系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø200 mm
- 最大风量1,141.8 m³/h
- 最大静压241 Pa
- 电压24 V
- 转速3,000 rpm
- 功率84 W
- 噪声66 dB(A)

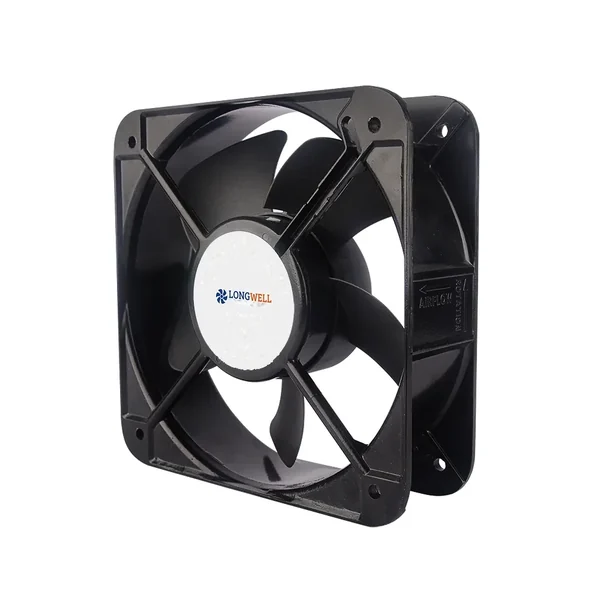

LWAD20060MH-01 DC 散热扇 Ø200mm
Ø200 mm | DC | 最大风量 1141.8 m³/h | 最大静压 241 Pa | 噪声 66 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAD20060MH-01
LWAD20060MH-01 属于朗伟 DC 散热扇 系列，规格 Ø200 mm，额定电压 24 V，最大风量约 1141.8 m³/h，最大静压约 241 Pa。
技术参数
| 型号 Model | LWAD20060MH-01 |
|---|---|
| 系列 | LWAD20060 |
| 电机类型 | DC |
| 额定电压 | 24 V |
| 电流 | 3.5 A |
| 功率 | 84 W |
| 转速 | 3,000 rpm |
| 最大风量 | 1,141.8 m³/h |
| 最大静压 | 241 Pa |
| 噪声 | 66 dB(A) |
| 叶轮直径 | Ø200 mm |
| 外形尺寸 | 200x60mm规格书 |
| 叶轮材质 | Plastic(UL94-VO) |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。
图纸与曲线 LWAD20060MH-01
可下载资料
PDF技术规格书需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWAD20060MH-01 图纸
同规格可选型号（Ø200 mm · DC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAD20060MH-01 当前 | 1141.8 m³/h | 241 Pa | 3000 rpm | 84.0 W | 66 dB(A) | |
| LWDD-200H-MBN-12 | 662 m³/h | 505 Pa | 2600 rpm | 60 W | 67 dB(A) | 查看 |
| LWDD-200M-MBN-11 | 662 m³/h | 505 Pa | 2600 rpm | 60 W | 67 dB(A) | 查看 |
| LWDD-200L-MBN-10 | 662 m³/h | 505 Pa | 2600 rpm | 60 W | 67 dB(A) | 查看 |
| LWAD20060HL-02 | 761.4 m³/h | 107 Pa | 2000 rpm | 28.8 W | 57.2 dB(A) | 查看 |
| LWAD3G200ZB-7MGW-08 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200ZS-7MGW-07 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200ZB-7MEW-06 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200ZS-7MEW-05 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200ZB-7MNW-04 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200ZS-7MNW-03 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200HS-7MKB-02 | 1236 m³/h | 278 Pa | 3000 rpm | 60 W | 62 dB(A) | 查看 |
| LWAD3G200MS-7MKB-01 | 1236 m³/h | 278 Pa | 3000 rpm | 60 W | 62 dB(A) | 查看 |
LWAD20060MH-01 技术资料
以下资料对应本型号，均为朗伟官方文件。

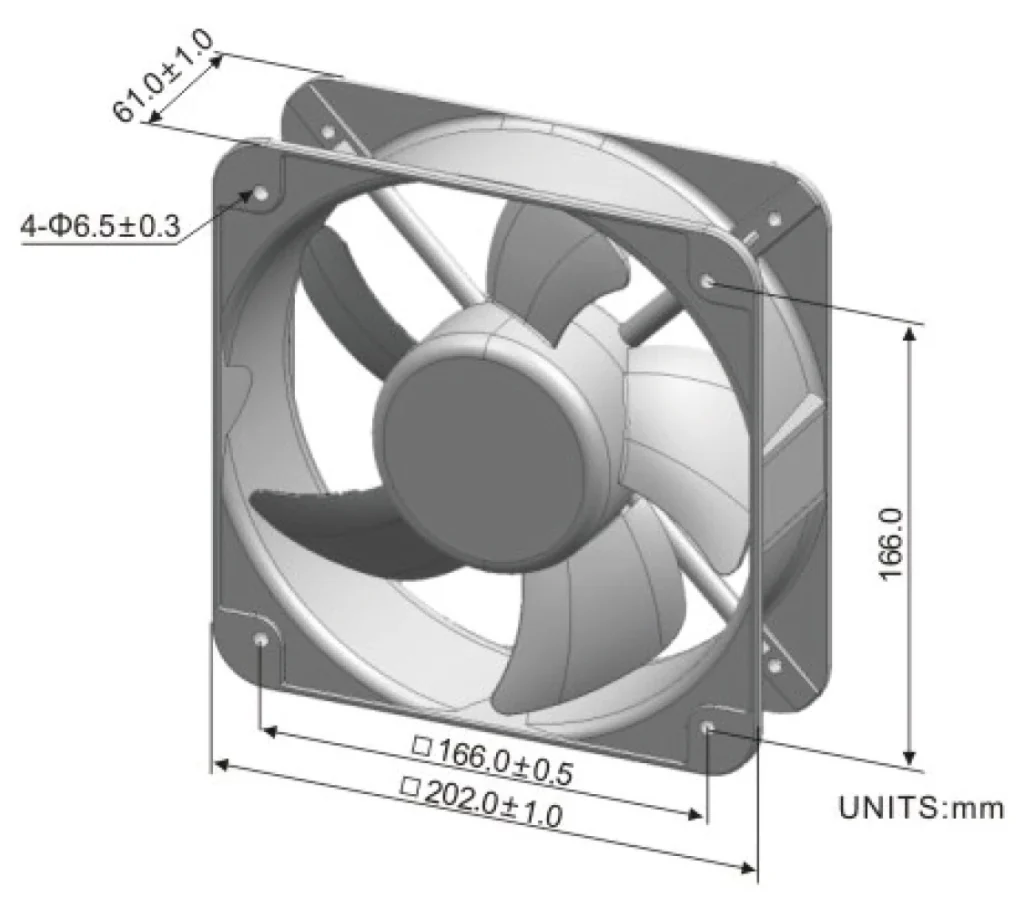

外形尺寸图安装开孔与外形尺寸，含公差标注
技术规格书完整电气与性能参数、认证与标准
LWAD20060 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
