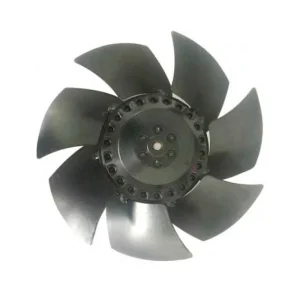

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø200 mm
- 最大风量1,236 m³/h
- 最大静压278 Pa
- 电压24 V
- 转速3,000 rpm
- 功率60 W
- 噪声62 dB(A)

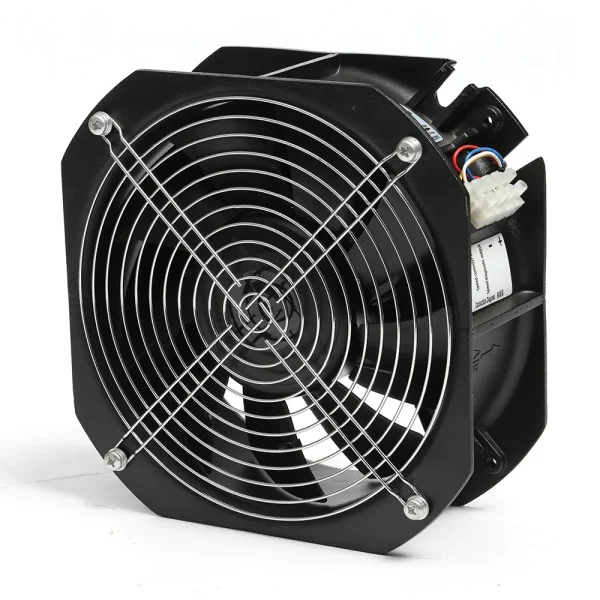

LWAD3G200MS-7MKB-01 DC 轴流风机 Ø200mm
Ø200 mm | DC | 最大风量 1236 m³/h | 最大静压 278 Pa | 噪声 62 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAD3G200MS-7MKB-01
LWAD3G200MS-7MKB-01 属于朗伟 DC 轴流风机 系列，规格 Ø200 mm，额定电压 24 V，最大风量约 1236 m³/h，最大静压约 278 Pa。
技术参数
| 型号 Model | LWAD3G200MS-7MKB-01 |
|---|---|
| 系列 | LWAD3G200 |
| 电机类型 | DC |
| 额定电压 | 24 V |
| 频率 | 50 Hz |
| 电流 | 2.5 A |
| 功率 | 60 W |
| 转速 | 3,000 rpm |
| 最大风量 | 1,236 m³/h |
| 最大静压 | 278 Pa |
| 噪声 | 62 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø200 mm |
| 叶轮材质 | Metal sheet |
| 防护等级 | IP44 |
| 绝缘等级 | B |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

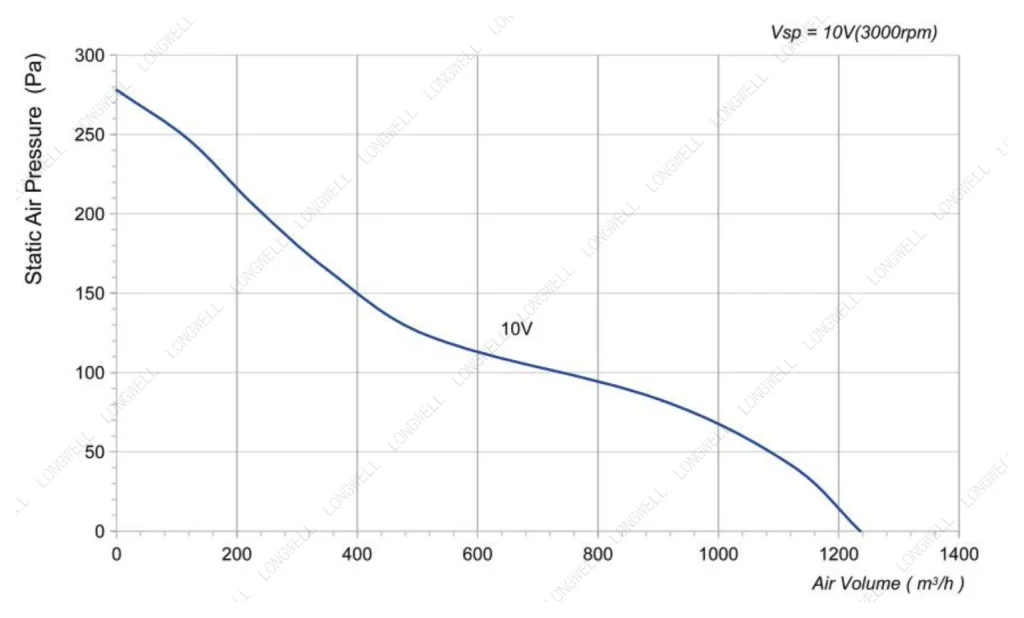

性能曲线（实测） LWAD3G200MS-7MKB-01

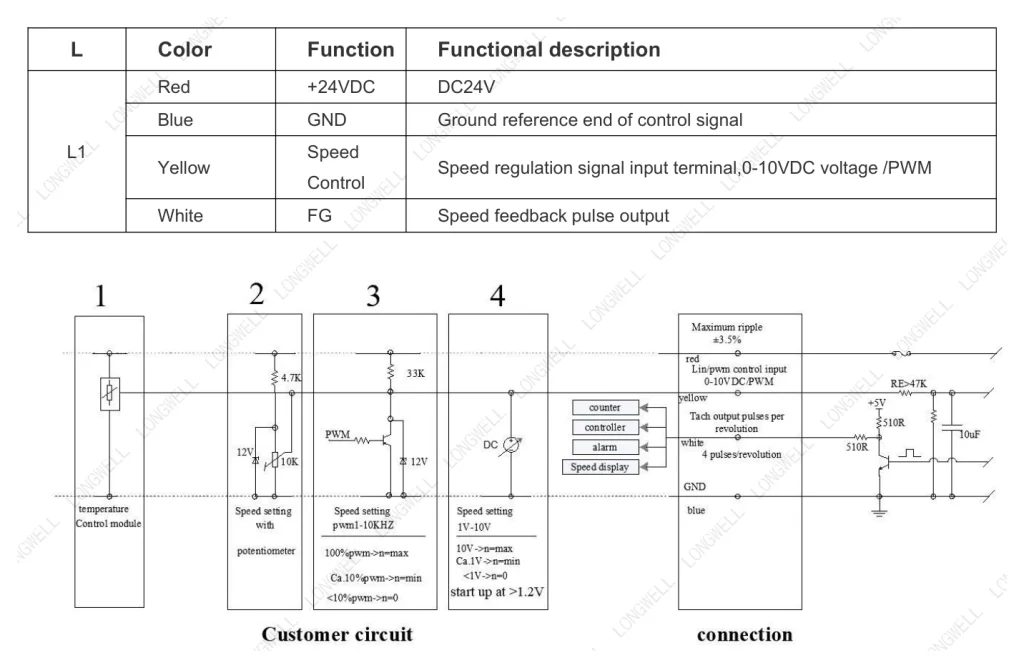

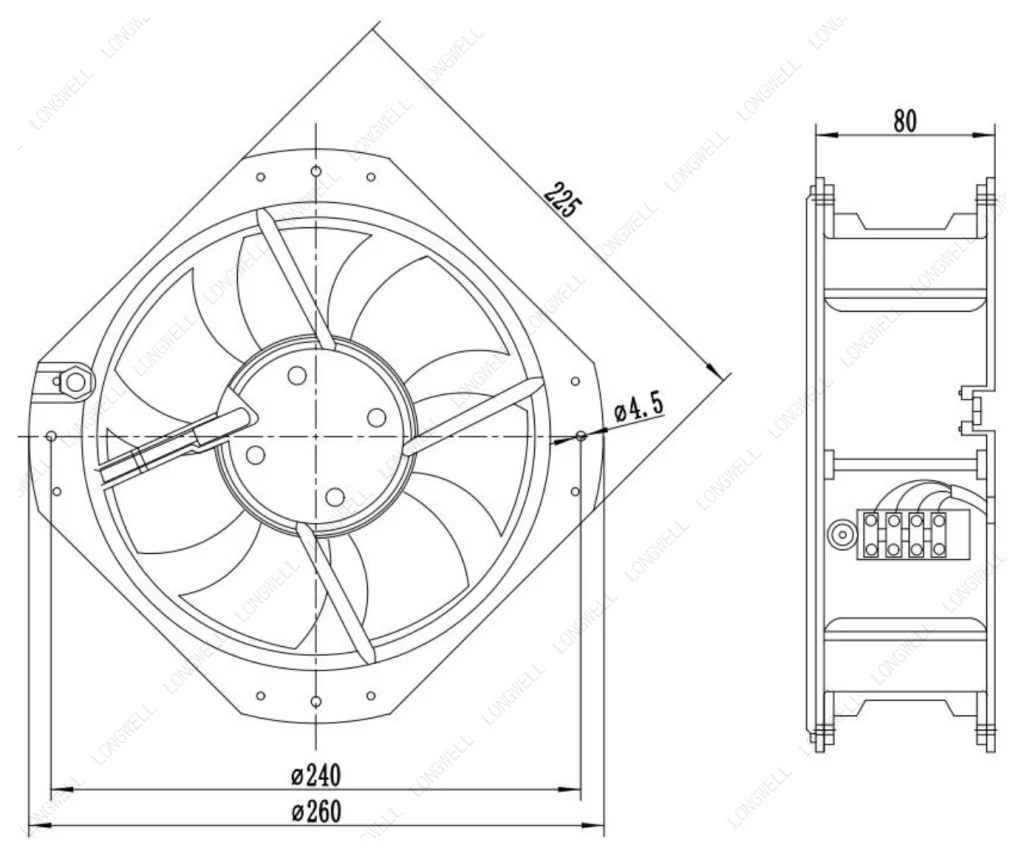

图纸与曲线 LWAD3G200MS-7MKB-01
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWAD3G200MS-7MKB-01 图纸
同规格可选型号（Ø200 mm · DC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAD3G200MS-7MKB-01 当前 | 1236 m³/h | 278 Pa | 3000 rpm | 60 W | 62 dB(A) | |
| LWDD-200H-MBN-12 | 662 m³/h | 505 Pa | 2600 rpm | 60 W | 67 dB(A) | 查看 |
| LWDD-200M-MBN-11 | 662 m³/h | 505 Pa | 2600 rpm | 60 W | 67 dB(A) | 查看 |
| LWDD-200L-MBN-10 | 662 m³/h | 505 Pa | 2600 rpm | 60 W | 67 dB(A) | 查看 |
| LWAD20060HL-02 | 761.4 m³/h | 107 Pa | 2000 rpm | 28.8 W | 57.2 dB(A) | 查看 |
| LWAD20060HM-01 | 951.6 m³/h | 168 Pa | 2500 rpm | 72.0 W | 62 dB(A) | 查看 |
| LWAD3G200ZB-7MGW-08 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200ZS-7MGW-07 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200ZB-7MEW-06 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200ZS-7MEW-05 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200ZB-7MNW-04 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200ZS-7MNW-03 | 979 m³/h | 319 Pa | 3000 rpm | 55 W | 60 dB(A) | 查看 |
| LWAD3G200HS-7MKB-02 | 1236 m³/h | 278 Pa | 3000 rpm | 60 W | 62 dB(A) | 查看 |
LWAD3G200MS-7MKB-01 技术资料
以下资料对应本型号，均为朗伟官方文件。
LWAD3G200 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
