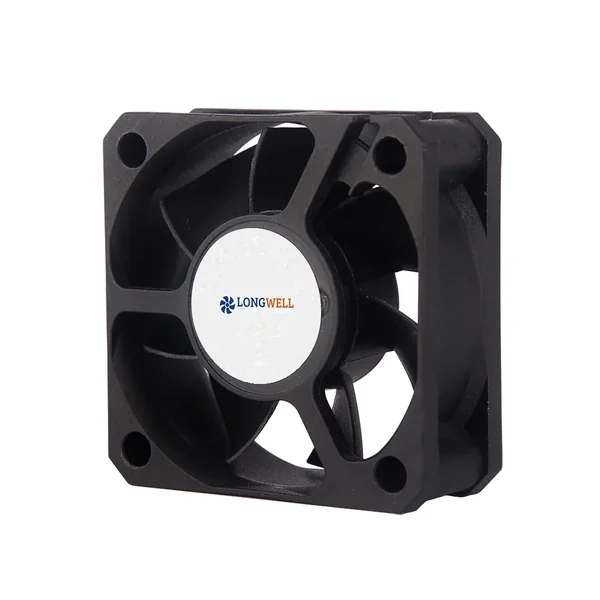

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø50 mm
- 最大风量29.4 m³/h
- 最大静压54 Pa
- 电压12 V
- 转速5,500 rpm
- 功率2.4 W
- 噪声35 dB(A)
LWAD5020LM-03 DC 散热扇 Ø50mm
Ø50 mm | DC | 最大风量 29.4 m³/h | 最大静压 54 Pa | 噪声 35 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAD5020LM-03
LWAD5020LM-03 属于朗伟 DC 散热扇 系列，规格 Ø50 mm，额定电压 12 V，最大风量约 29.4 m³/h，最大静压约 54 Pa。
技术参数
| 型号 Model | LWAD5020LM-03 |
|---|---|
| 系列 | LWAD5020 |
| 电机类型 | DC |
| 额定电压 | 12 V |
| 电流 | 0.2 A |
| 功率 | 2.4 W |
| 转速 | 5,500 rpm |
| 最大风量 | 29.4 m³/h |
| 最大静压 | 54 Pa |
| 噪声 | 35 dB(A) |
| 叶轮直径 | Ø50 mm |
| 外形尺寸 | 50x20mm规格书 |
| 叶轮材质 | Plastic(UL94-VO) |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

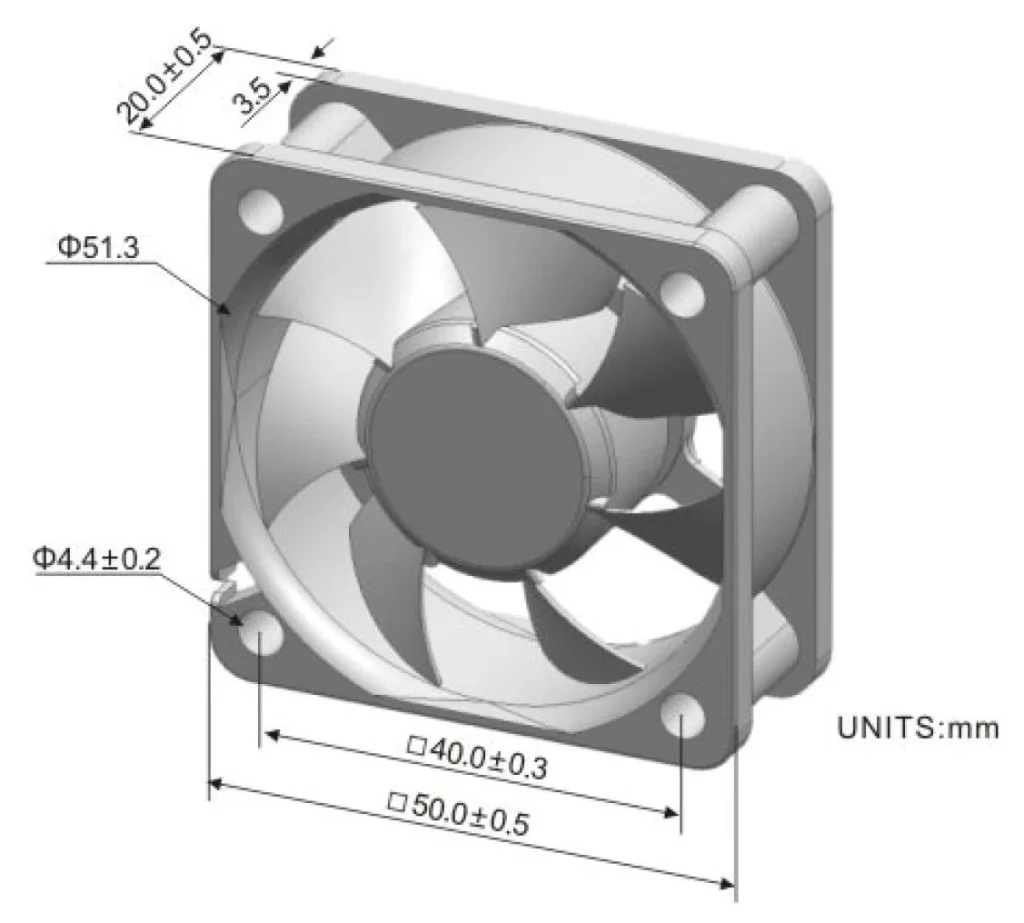

图纸与曲线 LWAD5020LM-03
同规格可选型号（Ø50 mm · DC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAD5020LM-03 当前 | 29.4 m³/h | 54 Pa | 5500 rpm | 2.4 W | 35 dB(A) | |
| LWCD-50190MN-07 | 110 m³/h | 36 Pa | 2000 rpm | 3.36 W | 38 dB(A) | 查看 |
| LWCD-50250LN-06 | 139 m³/h | 34 Pa | 2000 rpm | 4.32 W | 39 dB(A) | 查看 |
| LWCD-50250MN-07 | 139 m³/h | 34 Pa | 2000 rpm | 4.32 W | 39 dB(A) | 查看 |
| LWCD-50290MN-07 | 161 m³/h | 30 Pa | 2000 rpm | 5.28 W | 40 dB(A) | 查看 |
| LWCD-50290LN-06 | 161 m³/h | 30 Pa | 2000 rpm | 5.28 W | 40 dB(A) | 查看 |
| LWCD-50350MN-07 | 198 m³/h | 26 Pa | 2000 rpm | 6.24 W | 41 dB(A) | 查看 |
| LWCD-50350LN-06 | 198 m³/h | 26 Pa | 2000 rpm | 6.24 W | 41 dB(A) | 查看 |
| LWCD-50420MN-07 | 232 m³/h | 20 Pa | 2000 rpm | 7.2 W | 42 dB(A) | 查看 |
| LWCD-50420LN-06 | 232 m³/h | 20 Pa | 2000 rpm | 7.2 W | 42 dB(A) | 查看 |
| LWCD-50530MN-06 | 288 m³/h | 21 Pa | 2000 rpm | 7.92 W | 43 dB(A) | 查看 |
| LWCD-50610MN-06 | 332 m³/h | 19 Pa | 2000 rpm | 8.88 W | 42 dB(A) | 查看 |
| LWCD-50700MN-06 | 381 m³/h | 20 Pa | 2000 rpm | 9.84 W | 43 dB(A) | 查看 |
LWAD5020 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
