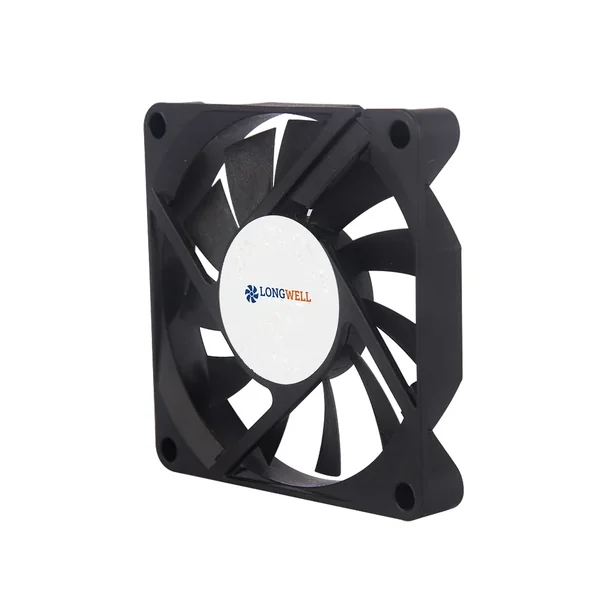

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø70 mm
- 最大风量48.6 m³/h
- 最大静压27 Pa
- 电压24 V
- 转速4,000 rpm
- 功率2.16 W
- 噪声35.7 dB(A)
LWAD7010MM-03 DC 散热扇 Ø70mm
Ø70 mm | DC | 最大风量 48.6 m³/h | 最大静压 27 Pa | 噪声 35.7 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAD7010MM-03
LWAD7010MM-03 属于朗伟 DC 散热扇 系列，规格 Ø70 mm，额定电压 24 V，最大风量约 48.6 m³/h，最大静压约 27 Pa。
技术参数
| 型号 Model | LWAD7010MM-03 |
|---|---|
| 系列 | LWAD7010 |
| 电机类型 | DC |
| 额定电压 | 24 V |
| 电流 | 0.09 A |
| 功率 | 2.16 W |
| 转速 | 4,000 rpm |
| 最大风量 | 48.6 m³/h |
| 最大静压 | 27 Pa |
| 噪声 | 35.7 dB(A) |
| 叶轮直径 | Ø70 mm |
| 外形尺寸 | 70x10mm规格书 |
| 叶轮材质 | Plastic(UL94-VO) |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

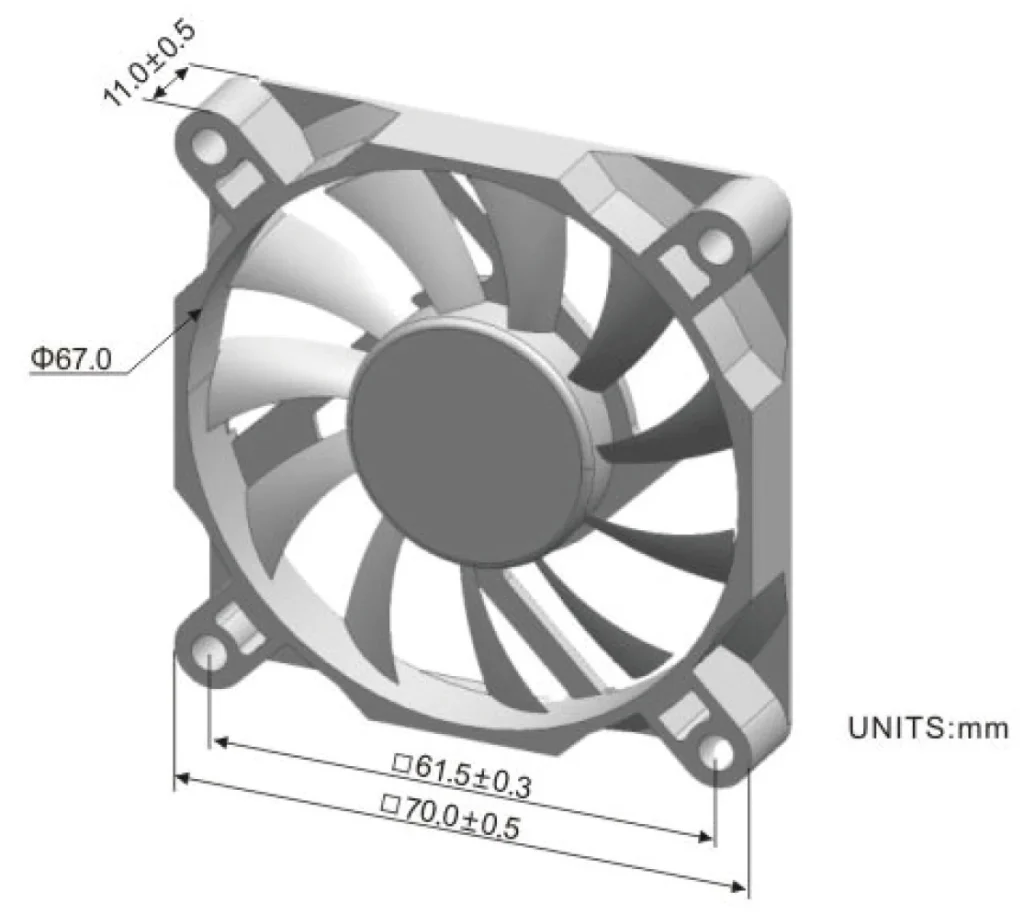

图纸与曲线 LWAD7010MM-03
同规格可选型号（Ø70 mm · DC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAD7010MM-03 当前 | 48.6 m³/h | 27 Pa | 4000 rpm | 2.16 W | 35.7 dB(A) | |
| LWAD7025HD-05 | 69 m³/h | 51 Pa | 4000 rpm | 4.8 W | 40.6 dB(A) | 查看 |
| LWAD7025MD-05 | 69 m³/h | 51 Pa | 4000 rpm | 4.8 W | 40.6 dB(A) | 查看 |
| LWAD7025LD-05 | 69 m³/h | 51 Pa | 4000 rpm | 3.6 W | 40.6 dB(A) | 查看 |
| LWAD7025HL-04 | 78 m³/h | 65 Pa | 4500 rpm | 7.2 W | 43.2 dB(A) | 查看 |
| LWAD7025ML-04 | 78 m³/h | 65 Pa | 4500 rpm | 6.0 W | 43.2 dB(A) | 查看 |
| LWAD7025LL-04 | 78 m³/h | 65 Pa | 4500 rpm | 4.8 W | 43.2 dB(A) | 查看 |
| LWAD7025HM-03 | 86.4 m³/h | 80 Pa | 5000 rpm | 9.6 W | 45.4 dB(A) | 查看 |
| LWAD7025MM-03 | 86.4 m³/h | 80 Pa | 5000 rpm | 7.2 W | 45.4 dB(A) | 查看 |
| LWAD7025HH-02 | 94.8 m³/h | 97 Pa | 5500 rpm | 12.0 W | 47.5 dB(A) | 查看 |
| LWAD7025MH-02 | 94.8 m³/h | 97 Pa | 5500 rpm | 8.4 W | 47.5 dB(A) | 查看 |
| LWAD7025HX-01 | 103.8 m³/h | 115 Pa | 6000 rpm | 14.4 W | 49.4 dB(A) | 查看 |
| LWAD7025MX-01 | 103.8 m³/h | 115 Pa | 6000 rpm | 9.6 W | 49.4 dB(A) | 查看 |
LWAD7010 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
