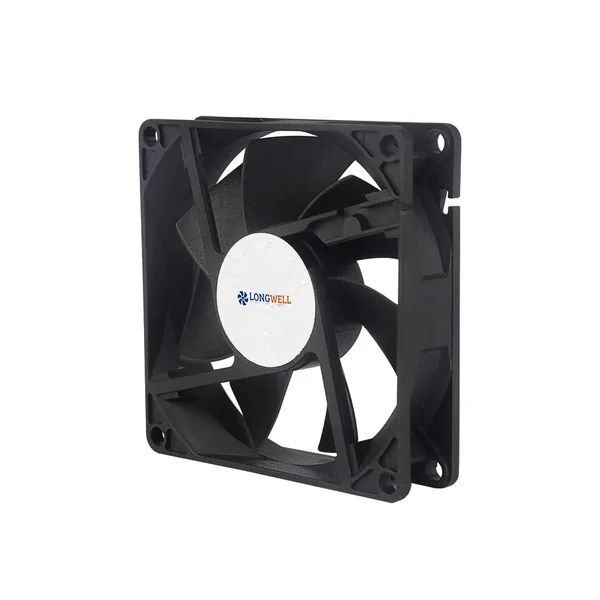

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø80 mm
- 最大风量40.2 m³/h
- 最大静压19 Pa
- 电压48 V
- 转速2,500 rpm
- 功率3.84 W
- 噪声30.6 dB(A)
LWAD8020HD-05 DC 散热扇 Ø80mm
Ø80 mm | DC | 最大风量 40.2 m³/h | 最大静压 19 Pa | 噪声 30.6 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAD8020HD-05
LWAD8020HD-05 属于朗伟 DC 散热扇 系列，规格 Ø80 mm，额定电压 48 V，最大风量约 40.2 m³/h，最大静压约 19 Pa。
技术参数
| 型号 Model | LWAD8020HD-05 |
|---|---|
| 系列 | LWAD8020 |
| 电机类型 | DC |
| 额定电压 | 48 V |
| 电流 | 0.08 A |
| 功率 | 3.84 W |
| 转速 | 2,500 rpm |
| 最大风量 | 40.2 m³/h |
| 最大静压 | 19 Pa |
| 噪声 | 30.6 dB(A) |
| 叶轮直径 | Ø80 mm |
| 外形尺寸 | 80x20mm规格书 |
| 叶轮材质 | Plastic(UL94-VO) |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

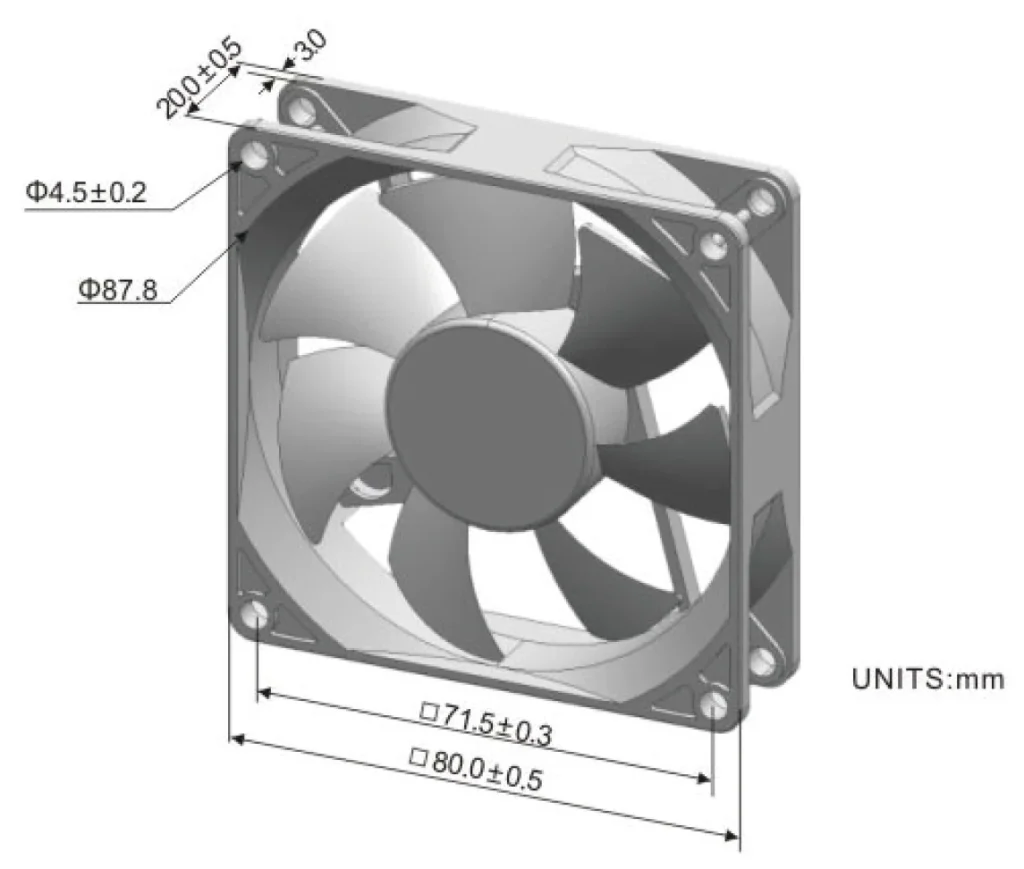

图纸与曲线 LWAD8020HD-05
同规格可选型号（Ø80 mm · DC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAD8020HD-05 当前 | 40.2 m³/h | 19 Pa | 2500 rpm | 3.84 W | 30.6 dB(A) | |
| LWAD8038HD-12 | 97.8 m³/h | 133 Pa | 6000 rpm | 9.6 W | 47.4 dB(A) | 查看 |
| LWAD8038HL-11 | 114 m³/h | 181 Pa | 7000 rpm | 12.0 W | 50.7 dB(A) | 查看 |
| LWAD8038HM-10 | 130.8 m³/h | 236 Pa | 8000 rpm | 14.4 W | 53.6 dB(A) | 查看 |
| LWAD8038HH-09 | 147 m³/h | 299 Pa | 9000 rpm | 16.8 W | 56.2 dB(A) | 查看 |
| LWAD8038HX-08 | 163.2 m³/h | 369 Pa | 10000 rpm | 48.0 W | 58.5 dB(A) | 查看 |
| LWAD8038HX-07 | 179.4 m³/h | 446 Pa | 11000 rpm | 48.0 W | 60.6 dB(A) | 查看 |
| LWAD8038HX-06 | 195.6 m³/h | 531 Pa | 12000 rpm | 48.0 W | 62.4 dB(A) | 查看 |
| LWCD-80350MN-06 | 465 m³/h | 39 Pa | 1500 rpm | 13 W | 53 dB(A) | 查看 |
| LWCD-80520MN-06 | 650 m³/h | 59 Pa | 1500 rpm | 23 W | 54 dB(A) | 查看 |
| LWCD-80620MN-06 | 800 m³/h | 70 Pa | 1500 rpm | 31 W | 55 dB(A) | 查看 |
| LWCD-80720MN-06 | 1000 m³/h | 82 Pa | 1500 rpm | 33 W | 55 dB(A) | 查看 |
| LWCD-80820MN-06 | 1250 m³/h | 93 Pa | 1500 rpm | 45 W | 56 dB(A) | 查看 |
