系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø200 mm
- 最大风量886 m³/h
- 电压220 V
- 转速2,600 rpm
- 功率80 W
- 噪声54 dB(A)

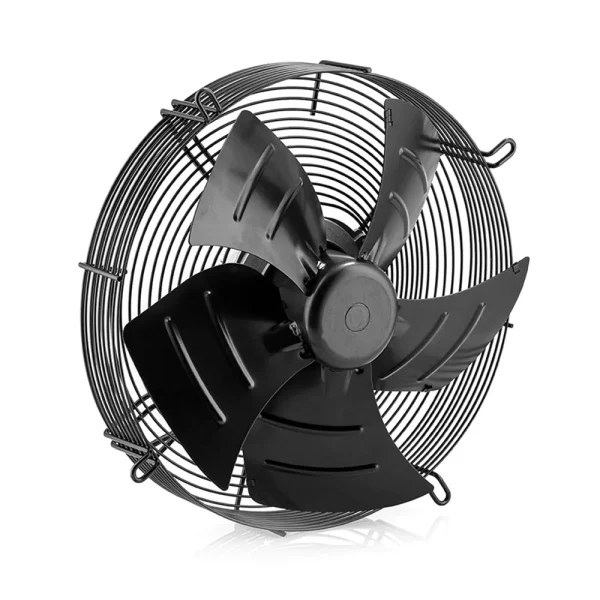

LWAE3G200SS-5PEW-03 EC 轴流风机 Ø200mm
Ø200 mm | EC | 最大风量 886 m³/h | 噪声 54 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAE3G200SS-5PEW-03
LWAE3G200SS-5PEW-03 属于朗伟 EC 轴流风机 系列，规格 Ø200 mm，额定电压 220 V，最大风量约 886 m³/h。
技术参数
| 型号 Model | LWAE3G200SS-5PEW-03 |
|---|---|
| 系列 | LWAE3G200 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 220 V |
| 频率 | 50 Hz |
| 电流 | 0.6 A |
| 功率 | 80 W |
| 转速 | 2,600 rpm |
| 最大风量 | 886 m³/h |
| 噪声 | 54 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø200 mm |
| 叶轮材质 | PA66 |
| 防护等级 | IP54 |
| 绝缘等级 | B |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

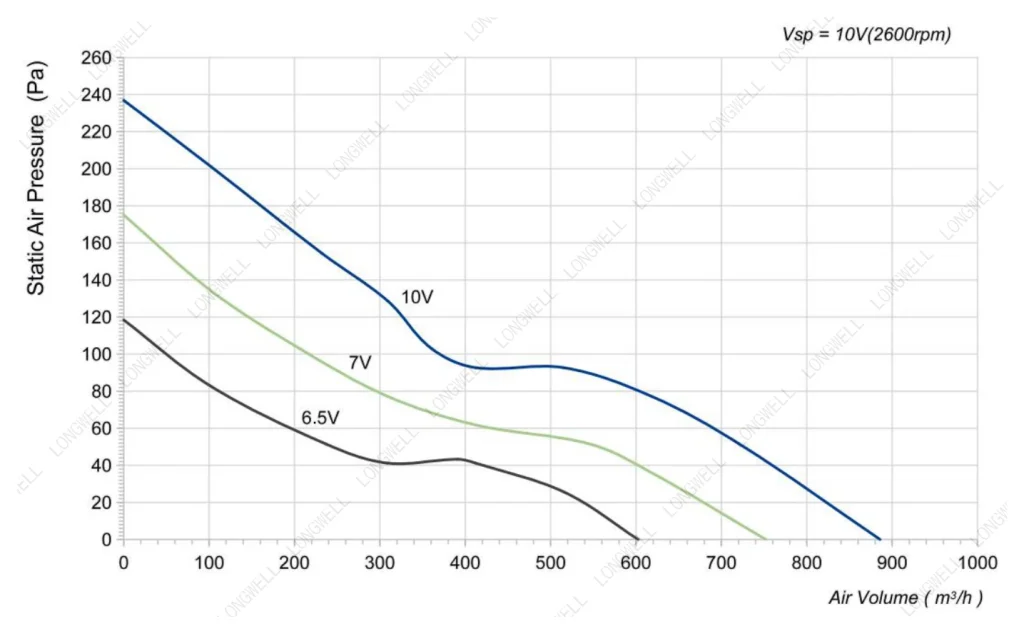

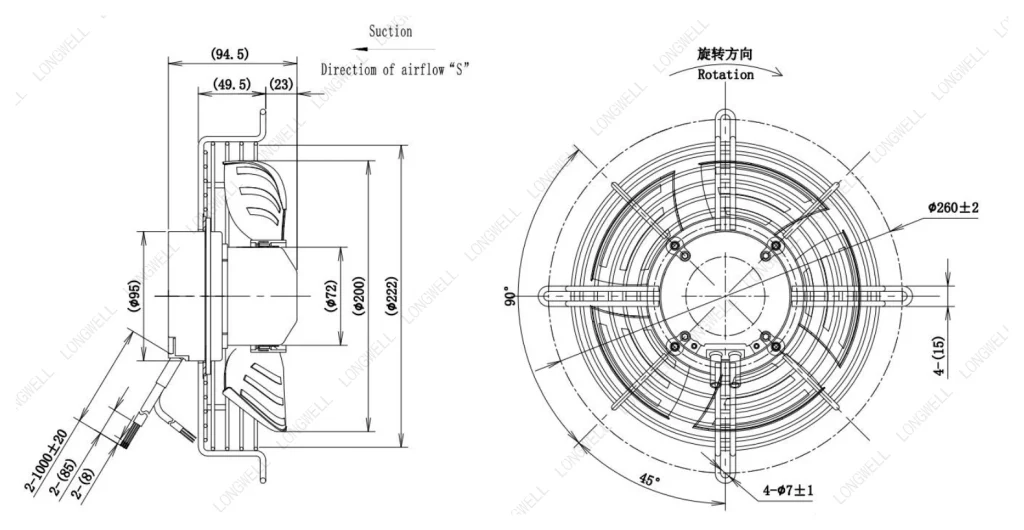

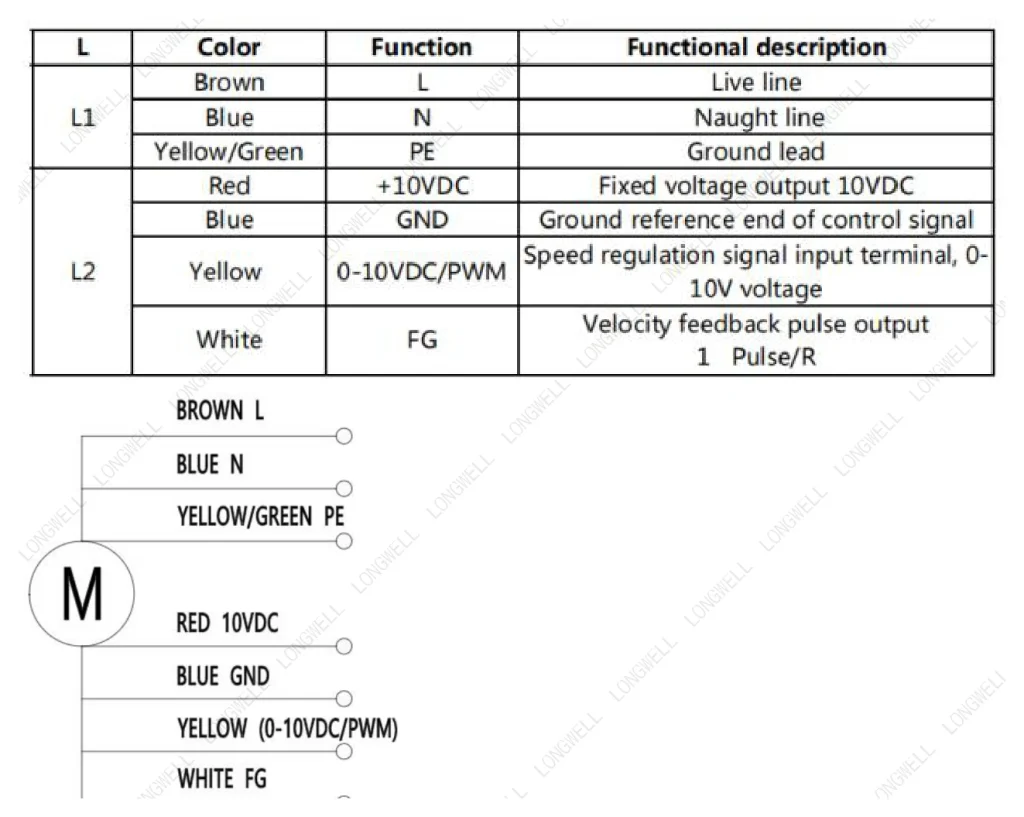

图纸与曲线 LWAE3G200SS-5PEW-03
同规格可选型号（Ø200 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAE3G200SS-5PEW-03 当前 | 886 m³/h | 见曲线 | 2600 rpm | 80 W | 54 dB(A) | |
| LWAE20060SL-03 | 516 m³/h | 62.92 Pa | 1600 rpm | — | 49.8 dB(A) | 查看 |
| LWDE-200 (8")U-MWN-01 | 700 m³/h | 见曲线 | 3300 rpm | 140 W | 61 dB(A) | 查看 |
| LWDE-200 (8")U-MWN-03 | 700 m³/h | 见曲线 | 3300 rpm | 140 W | 59 dB(A) | 查看 |
| LWAE3G200ST-5PGW-06 | 886 m³/h | 见曲线 | 2600 rpm | 80 W | 54 dB(A) | 查看 |
| LWAE3G200SS-5PGW-05 | 886 m³/h | 见曲线 | 2600 rpm | 80 W | 54 dB(A) | 查看 |
| LWAE3G200ST-5PEW-04 | 886 m³/h | 见曲线 | 2600 rpm | 80 W | 54 dB(A) | 查看 |
| LWDE-200S-MBN-09 | 1210 m³/h | 1030 Pa | 2700 rpm | 170 W | 71 dB(A) | 查看 |
| LWDE-200 (8")S-MWN-02 | 1310 m³/h | 见曲线 | 3300 rpm | 140 W | 61 dB(A) | 查看 |
| LWDE-200 (8")S-MWN-04 | 1310 m³/h | 见曲线 | 3300 rpm | 140 W | 59 dB(A) | 查看 |
| LWFE3G200-102SS-01 | 1638 m³/h | 700 Pa | 1800 rpm | 510 W | 73 dB(A) | 查看 |
| LWFE3G200-102DS-01 | 2060 m³/h | 1030 Pa | 1150 rpm | 300 W | 64 dB(A) | 查看 |
| LWFE3G200-102DS-02 | 2575 m³/h | 464 Pa | 1300 rpm | 390 W | 66 dB(A) | 查看 |
LWAE3G200SS-5PEW-03 技术资料
以下资料对应本型号，均为朗伟官方文件。
技术规格书完整电气与性能参数、认证与标准
LWAE3G200 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
