系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø315 mm
- 最大风量2,575 m³/h
- 最大静压164 Pa
- 电压220 V
- 转速2,100 rpm
- 功率165 W
- 噪声66 dB(A)

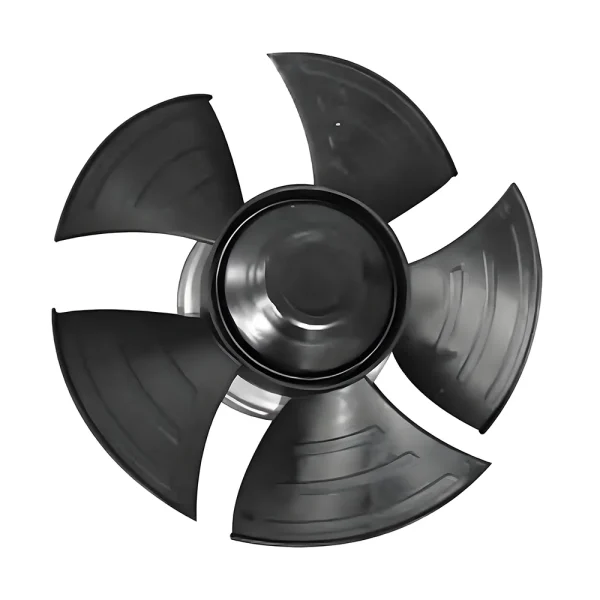

LWAE3G315SS-5PNW-01 EC轴流风机 Ø315mm
Ø315 mm EC 轴流风机 | 230 V | 最大风量 2575 m³/h | 最大静压 164 Pa | 噪声 66 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAE3G315SS-5PNW-01
LWAE3G315SS-5PNW-01 是朗伟 EC 轴流风机平台中叶轮直径 Ø315 mm 的型号，额定电压 230 V，最大风量约 2575 m³/h，最大静压约 164 Pa，噪声约 66 dB(A)。支持 0–10V / PWM 无级调速，便于接入 BMS 按需求调节风量。
技术参数
| 型号 Model | LWAE3G315SS-5PNW-01 |
|---|---|
| 系列 | LWAE3G315 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 220/230 V |
| 频率 | 50 Hz |
| 电流 | 1.1 A |
| 功率 | 165 W |
| 电压范围 | 176 ~ 264 V |
| 转速 | 2,100 rpm |
| 最大风量 | 2,575 m³/h |
| 最大静压 | 164 Pa |
| 噪声 | 66 dB(A) |
| 使用环境温度 | -25 ~ +60 ℃ |
| 叶轮直径 | Ø315 mm |
| 轴承 | Maintenance-free ball bearings |

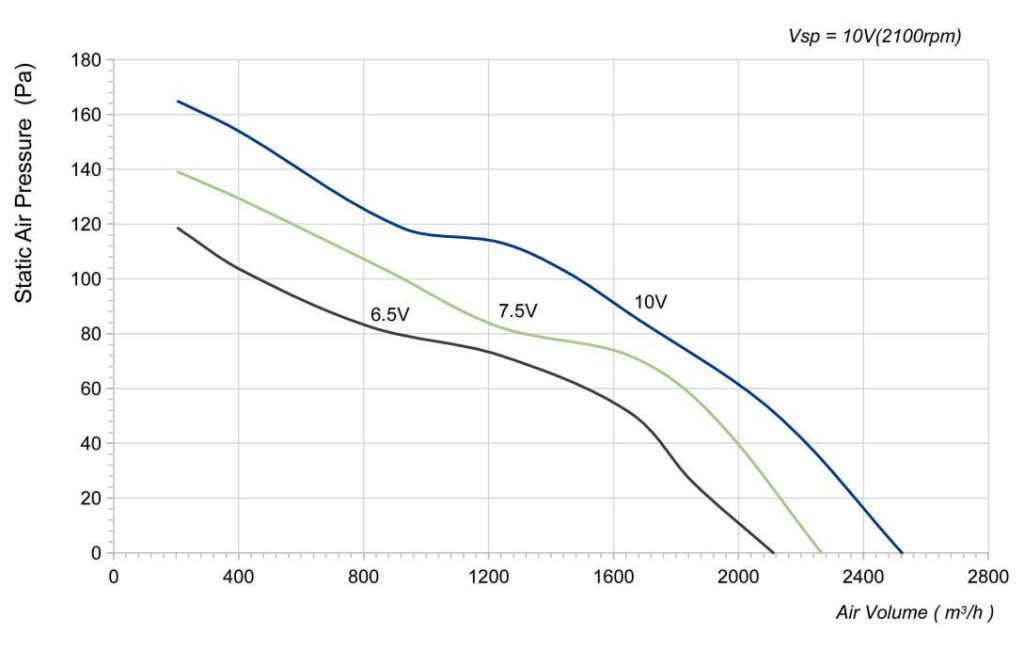

性能曲线
技术特性

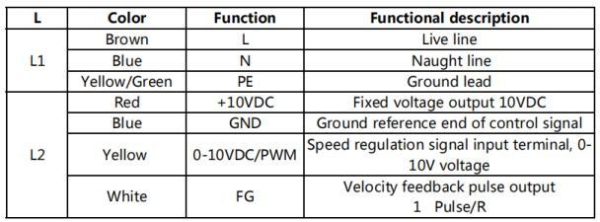

- 控制信号：Control signal VSP voltage range1.0±10VDC.
- 保护功能：Material : PA66 ( Impeller )
- 防护等级：IP54
- 绝缘等级：Class B（130℃)
最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。上表为标称数据，实际工作点请对照性能曲线。

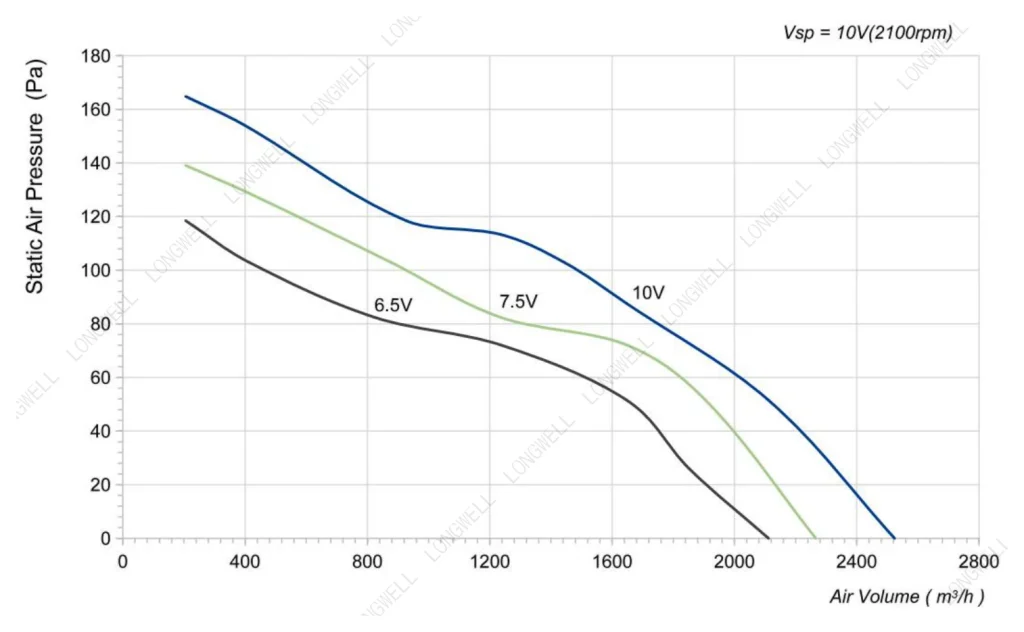

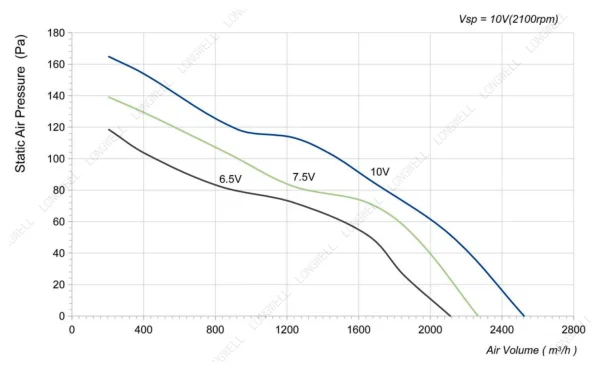

性能曲线（实测） LWAE3G315SS-5PNW-01

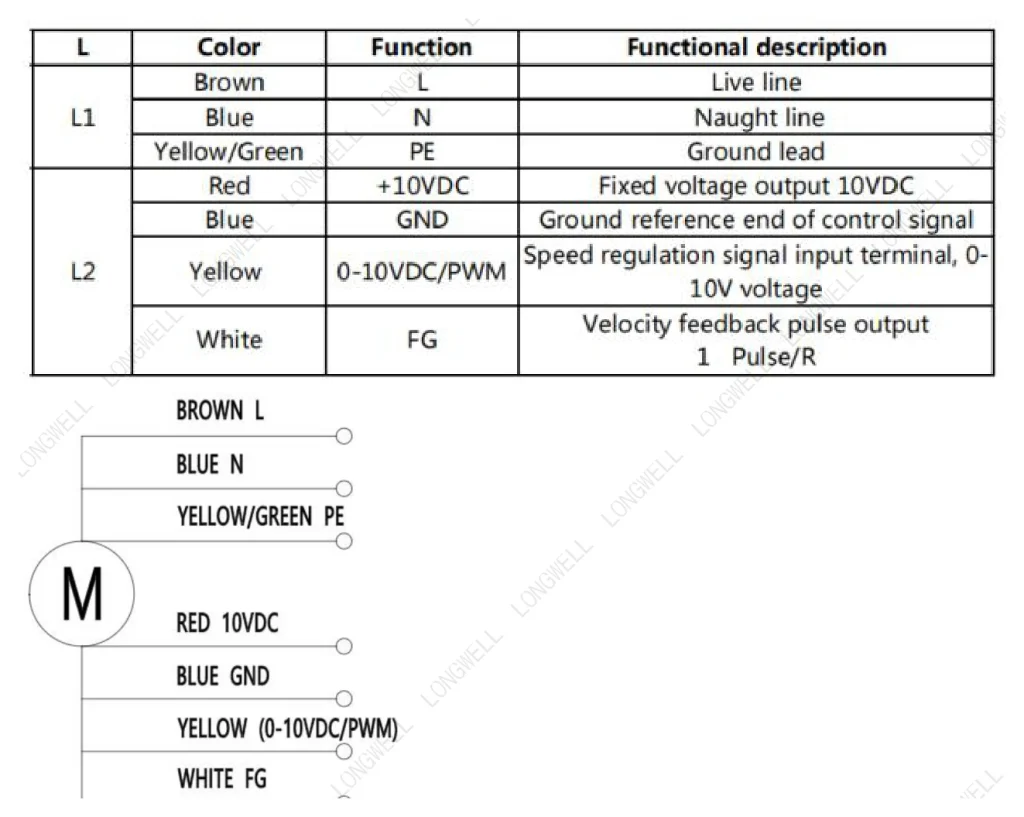

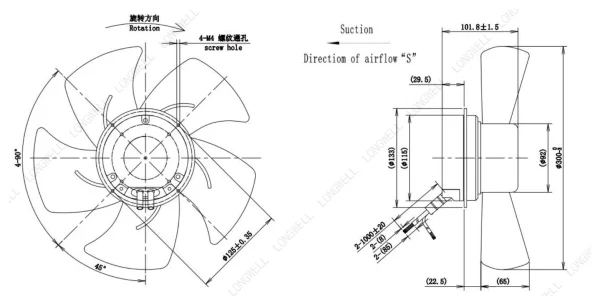

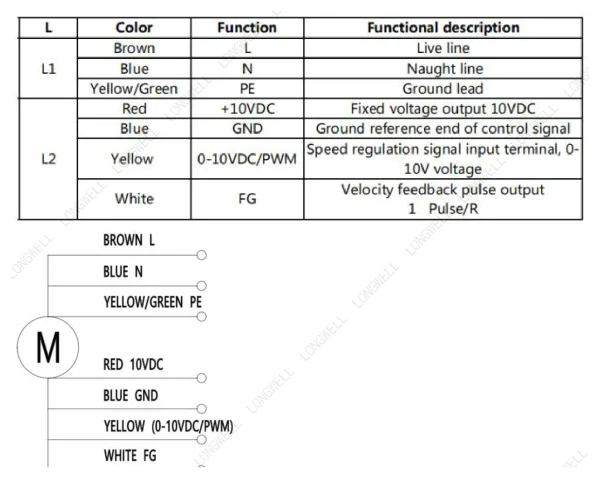

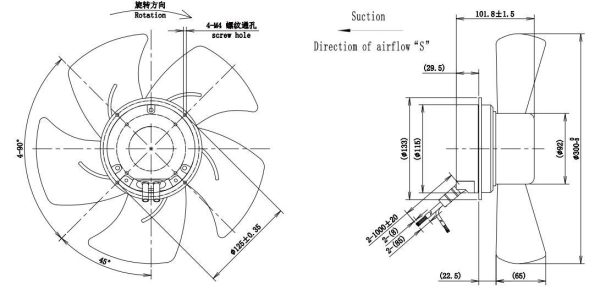

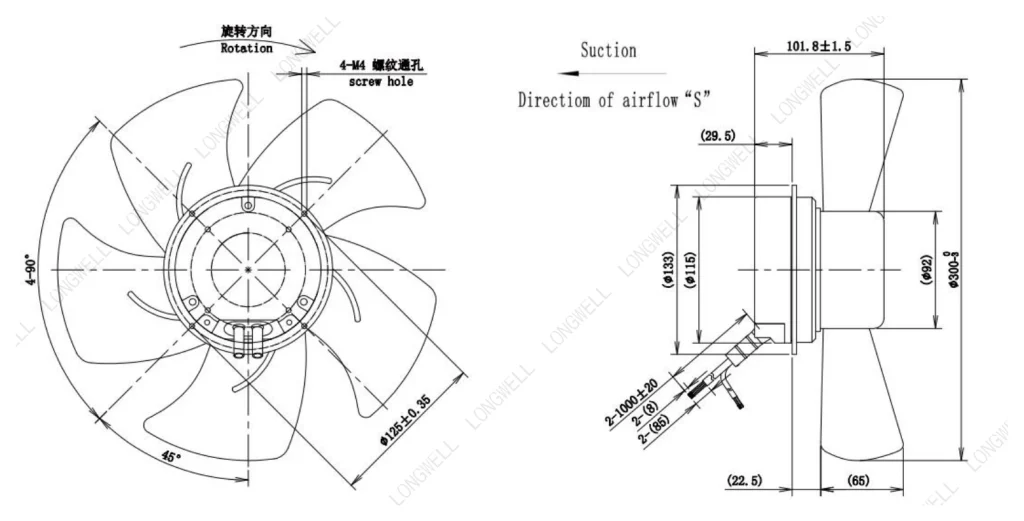

图纸与曲线 LWAE3G315SS-5PNW-01
同规格可选型号（Ø315 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAE3G315SS-5PNW-01 当前 | 2575 m³/h | 164 Pa | 2100 rpm | 165 W | 66 dB(A) | |
| LWDE-315S-MBN-01 | 1839 m³/h | 793 Pa | 2700 rpm | 220 W | 77 dB(A) | 查看 |
| LWAE3G315ST-5PNW-02 | 2575 m³/h | 164 Pa | 2100 rpm | 165 W | 66 dB(A) | 查看 |
| LWAE3G315ST-5PEW-04 | 2575 m³/h | 164 Pa | 2100 rpm | 165 W | 66 dB(A) | 查看 |
| LWAE3G315SS-5PEW-03 | 2575 m³/h | 164 Pa | 2100 rpm | 165 W | 66 dB(A) | 查看 |
| LWFE3G315-188DS-01 | 8732 m³/h | 783 Pa | 1070 rpm | 2400 W | 81 dB(A) | 查看 |
