系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø400 mm
- 最大风量4,944 m³/h
- 最大静压208 Pa
- 电压220 V
- 转速1,600 rpm
- 功率315 W
- 噪声69 dB(A)

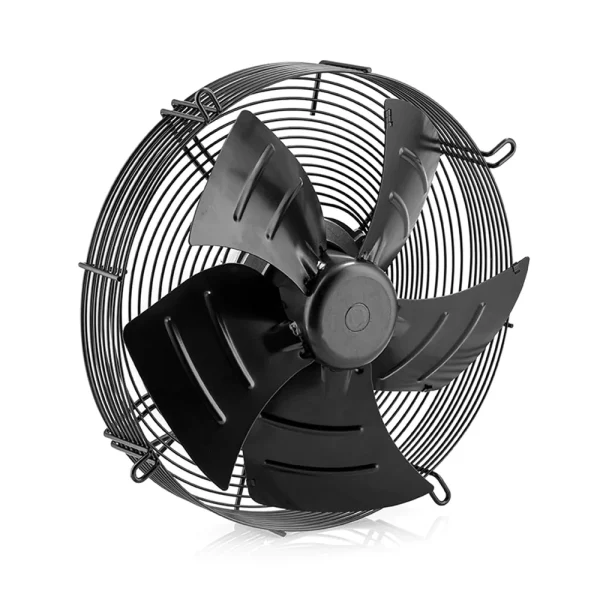

LWAE3G400ST-5MEW-04 EC轴流风机 Ø400mm
Ø400 mm EC 轴流风机 | 230 V | 最大风量 4944 m³/h | 最大静压 208 Pa | 噪声 69 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAE3G400ST-5MEW-04
LWAE3G400ST-5MEW-04 是朗伟 EC 轴流风机平台中叶轮直径 Ø400 mm 的型号，额定电压 230 V，最大风量约 4944 m³/h，最大静压约 208 Pa，噪声约 69 dB(A)。支持 0–10V / PWM 无级调速，便于接入 BMS 按需求调节风量。
技术参数
| 型号 Model | LWAE3G400ST-5MEW-04 |
|---|---|
| 系列 | LWAE3G400 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 220/230 V |
| 频率 | 50 Hz |
| 电流 | 1.4 A |
| 功率 | 315 W |
| 电压范围 | 176 ~ 264 V |
| 转速 | 1,600 rpm |
| 最大风量 | 4,944 m³/h |
| 最大静压 | 208 Pa |
| 噪声 | 69 dB(A) |
| 使用环境温度 | -25 ~ +60 ℃ |
| 叶轮直径 | Ø400 mm |
| 轴承 | Maintenance-free deep groove ball bearings |
性能曲线
技术特性
- 控制信号：and
- 保护功能：Control signal and
- 防护等级：IP54
- 绝缘等级：Class B（130℃)
最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。上表为标称数据，实际工作点请对照性能曲线。

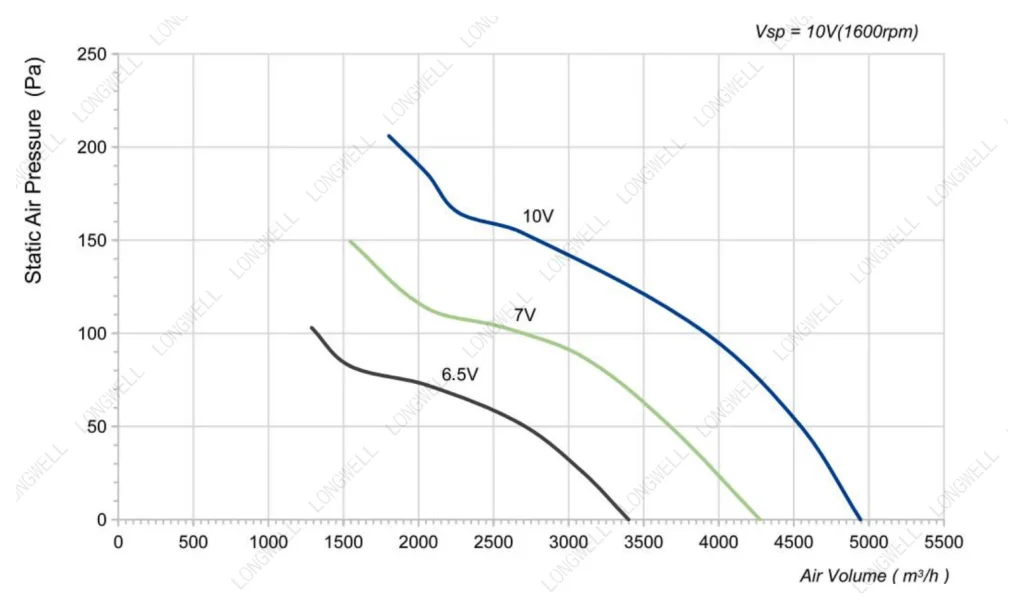

性能曲线（实测） LWAE3G400ST-5MEW-04

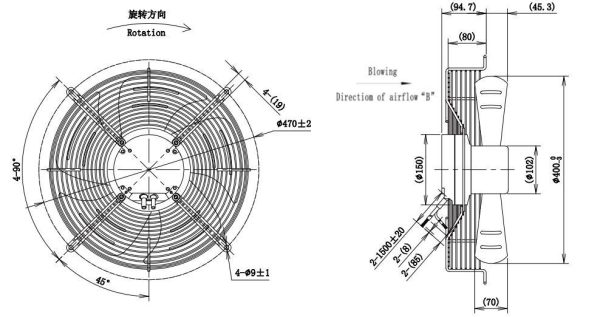

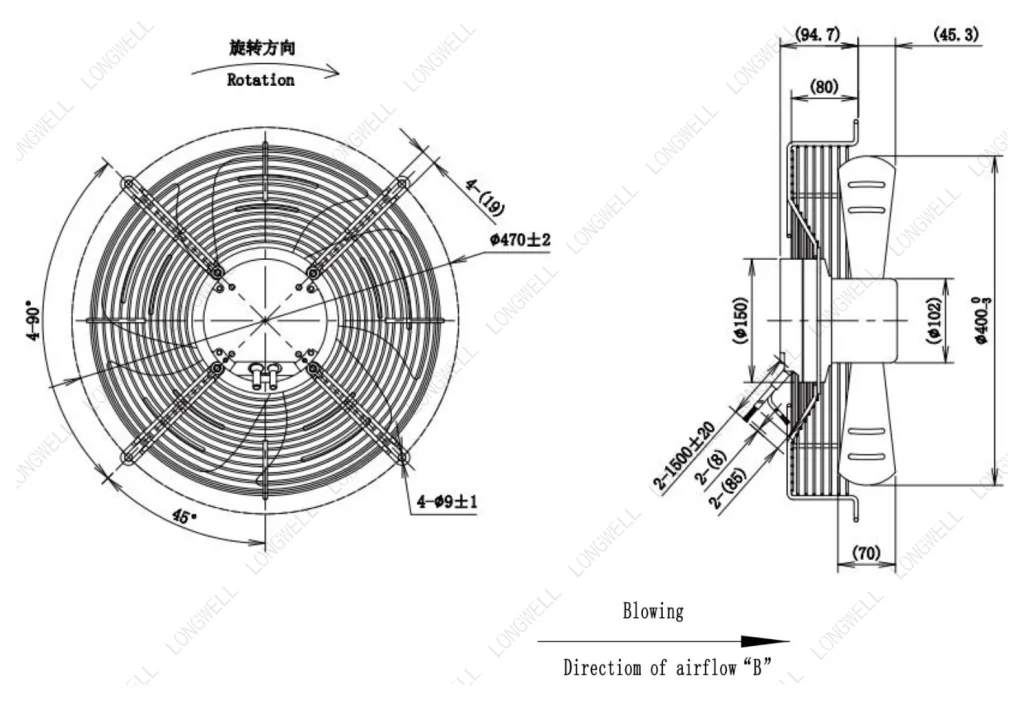

图纸与曲线 LWAE3G400ST-5MEW-04
同规格可选型号（Ø400 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAE3G400ST-5MEW-04 当前 | 4944 m³/h | 208 Pa | 1600 rpm | 315 W | 69 dB(A) | |
| LWBE3G400-102PS-11 | 3554 m³/h | 546 Pa | 1460 rpm | 300 W | 76 dB(A) | 查看 |
| LWBE3G400-102PS-01 | 3914 m³/h | 556 Pa | 1430 rpm | 330 W | 70 dB(A) | 查看 |
| LWDE-400 (16")U-MWN-01 | 4032 m³/h | 见曲线 | 2800 rpm | 1200 W | 81 dB(A) | 查看 |
| LWDE-400 (16")U-MWN-03 | 4032 m³/h | 见曲线 | 2800 rpm | 1200 W | 70 dB(A) | 查看 |
| LWBE3G400-102PS-09 | 4463 m³/h | 420 Pa | 1250 rpm | 297 W | — | 查看 |
| LWBE3G400-102PS-10 | 5615 m³/h | 622 Pa | 1520 rpm | 500 W | — | 查看 |
| LWDE-400 (16")S-MWN-02 | 6850 m³/h | 见曲线 | 2800 rpm | 1200 W | 81 dB(A) | 查看 |
| LWDE-400 (16")S-MWN-04 | 6850 m³/h | 见曲线 | 2800 rpm | 1200 W | 70 dB(A) | 查看 |
| LWBE3G400-138PT-04 | 7459 m³/h | 840 Pa | 2060 rpm | 1100 W | 77 dB(A) | 查看 |
| LWBE3G400-138NT-12 | 7459 m³/h | 840 Pa | 1100 rpm | 1480 W | 71 dB(A) | 查看 |
| LWBE3G400-188PT-07 | 9682 m³/h | 1627 Pa | 2650 rpm | 2060 W | 84 dB(A) | 查看 |
| LWBE3G400-188NT-17 | 9682 m³/h | 1627 Pa | 2650 rpm | 2060 W | 84 dB(A) | 查看 |
