系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø450 mm
- 最大风量6,695 m³/h
- 最大静压242 Pa
- 电压220 V
- 转速1,590 rpm
- 功率420 W
- 噪声68 dB(A)

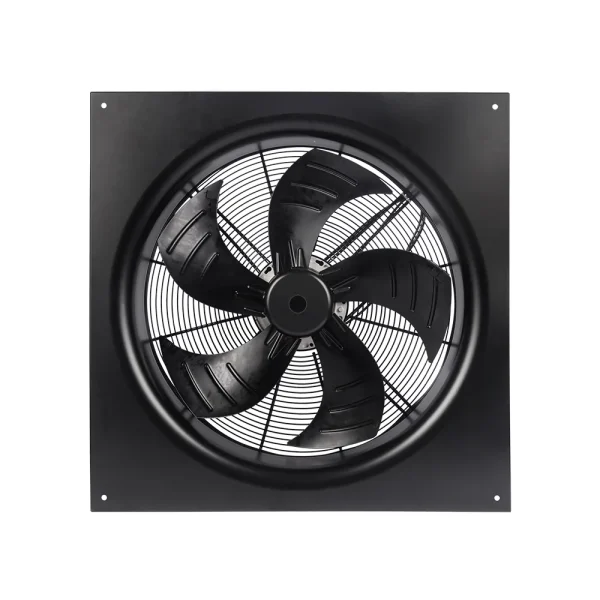

LWAE3G450SS-5MGW-05 EC轴流风机 Ø450mm
Ø450 mm EC 轴流风机 | 230 V | 最大风量 6695 m³/h | 最大静压 242 Pa | 噪声 68 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAE3G450SS-5MGW-05
LWAE3G450SS-5MGW-05 是朗伟 EC 轴流风机平台中叶轮直径 Ø450 mm 的型号，额定电压 230 V，最大风量约 6695 m³/h，最大静压约 242 Pa，噪声约 68 dB(A)。支持 0–10V / PWM 无级调速，便于接入 BMS 按需求调节风量。
技术参数
| 型号 Model | LWAE3G450SS-5MGW-05 |
|---|---|
| 系列 | LWAE3G450 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 220/230 V |
| 频率 | 50 Hz |
| 电流 | 2 A |
| 功率 | 420 W |
| 电压范围 | 176 ~ 264 V |
| 转速 | 1,590 rpm |
| 最大风量 | 6,695 m³/h |
| 最大静压 | 242 Pa |
| 噪声 | 68 dB(A) |
| 使用环境温度 | -25 ~ +60 ℃ |
| 叶轮直径 | Ø450 mm |
| 轴承 | Maintenance-free deep groove ball bearings |
性能曲线
技术特性
- 控制信号：and
- 保护功能：Control signal and
- 防护等级：IP54
- 绝缘等级：Class B（130℃)
最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。上表为标称数据，实际工作点请对照性能曲线。

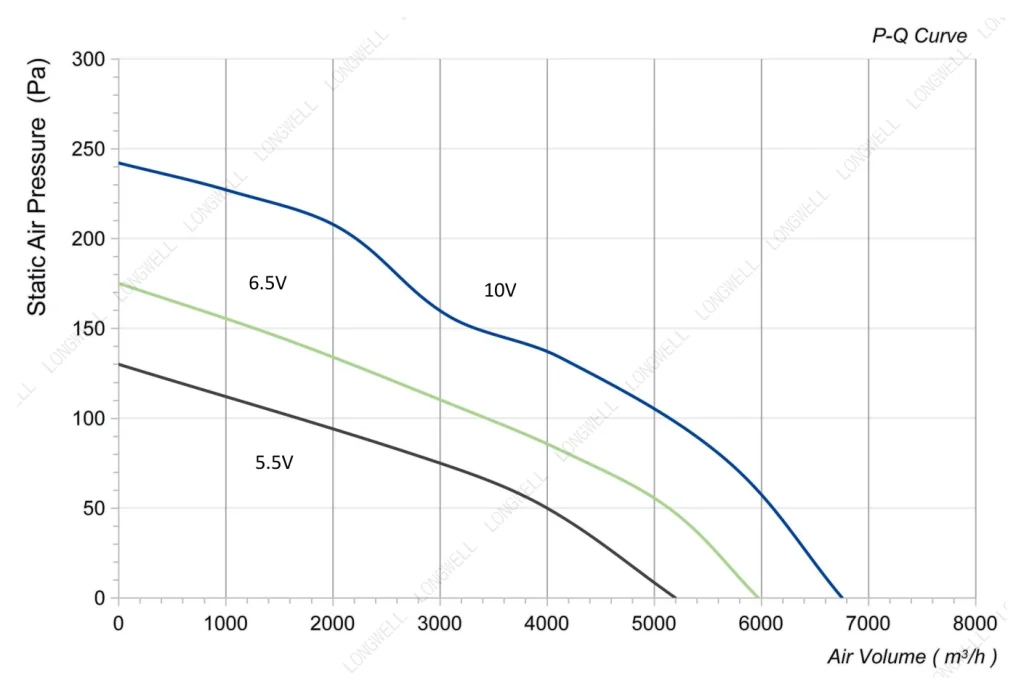

性能曲线（实测） LWAE3G450SS-5MGW-05
产品视频 LWAE3G450SS-5MGW-05
LWAE3G450SS-5MGW-05 产品视频 — 结构、风道与实际运行状态。需要工况实测或第三方检测报告？联系工程师。

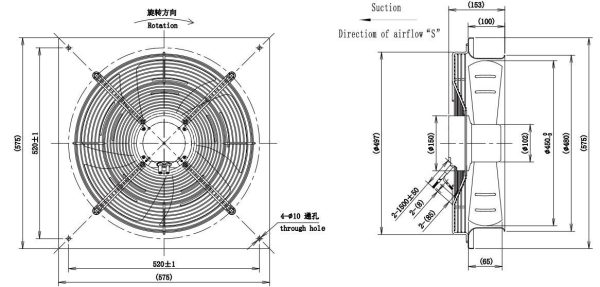

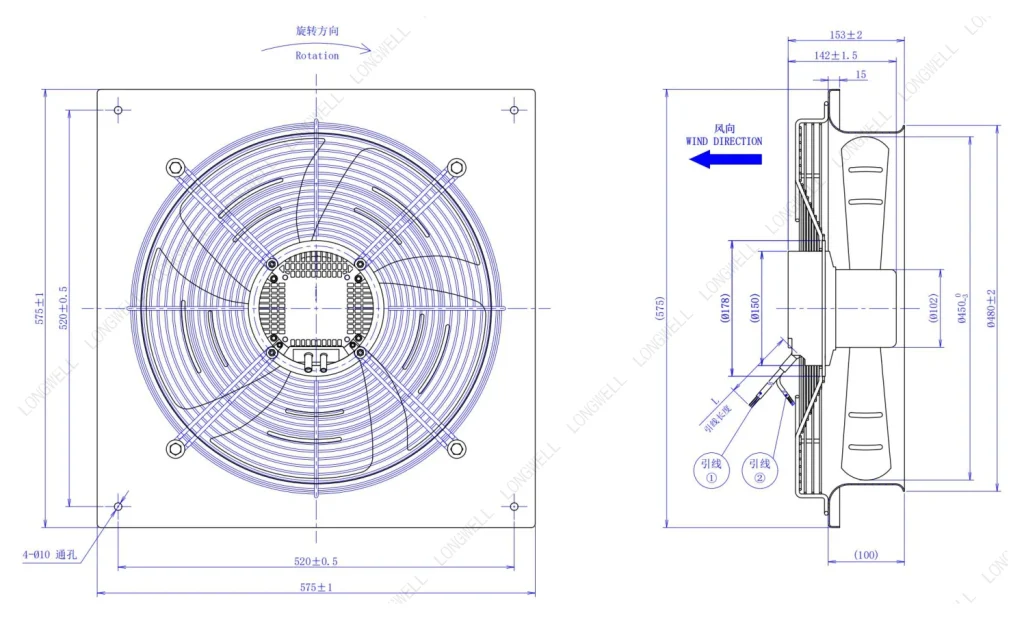

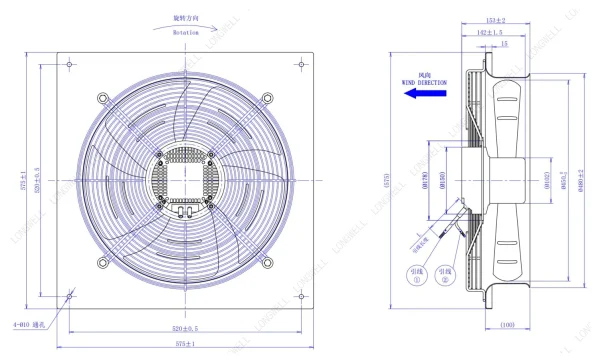

图纸与曲线 LWAE3G450SS-5MGW-05
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWAE3G450SS-5MGW-05 图纸
同规格可选型号（Ø450 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAE3G450SS-5MGW-05 当前 | 6695 m³/h | 242 Pa | 1590 rpm | 420 W | 68 dB(A) | |
| LWBE3G450-138PT-12 | 5329 m³/h | 452 Pa | 1200 rpm | 386 W | — | 查看 |
| LWBE3G450-138PT-13 | 7182 m³/h | 730 Pa | 1610 rpm | 900 W | — | 查看 |
| LWBE3G450-188PT-07 | 7425 m³/h | 1568 Pa | 2400 rpm | 1590 W | — | 查看 |
| LWBE3G450-138PT-04 | 7828 m³/h | 824 Pa | 1720 rpm | 910 W | 79 dB(A) | 查看 |
| LWBE3G450-188PT-08 | 8019 m³/h | 1802 Pa | 2600 rpm | 2060 W | — | 查看 |
| LWBE3G450-188NT-16 | 8019 m³/h | 1802 Pa | 2600 rpm | 2060 W | 74 dB(A) | 查看 |
| LWFE3G450-102PT-06 | 8652 m³/h | 1390.5 Pa | 1500 rpm | 1100 W | 85 dB(A) | 查看 |
| LWBE3G450-188PT-09 | 8661 m³/h | 2114 Pa | 2800 rpm | 2595 W | — | 查看 |
| LWBE3G450-188NT-17 | 8661 m³/h | 2114 Pa | 2800 rpm | 2595 W | 85 dB(A) | 查看 |
| LWBE3G450-188PT-16 | 8985 m³/h | 840 Pa | 2600 rpm | 2400 W | — | 查看 |
| LWBE3G450-188NT-22 | 10752 m³/h | 1669 Pa | 2400 rpm | 2400 W | 92 dB(A) | 查看 |
| LWBE3G450-188NT-21 | 12647 m³/h | 2342 Pa | 2800 rpm | 4600 W | 96 dB(A) | 查看 |
LWAE3G450SS-5MGW-05 技术资料
以下资料对应本型号，均为朗伟官方文件。
LWAE3G450 系列其他型号同叶轮、不同转速或接线方式
LWAE3G450SS-5PEW-10Ø450 mm · 4,266 m³/h · 80 Pa同系列
LWAE3G450ST-5MNW-02Ø450 mm · 6,695 m³/h · 242 Pa同系列
LWAE3G450ST-5MGW-06Ø450 mm · 6,695 m³/h · 242 Pa同系列
LWAE3G450ST-5MEW-08Ø450 mm · 6,386 m³/h · 232 Pa同系列
LWAE3G450ST-5MEW-04Ø450 mm · 6,695 m³/h · 242 Pa同系列
LWAE3G450SS-5MNW-01Ø450 mm · 6,695 m³/h · 242 Pa同系列相邻机号风量不够或偏大时的上下一档
