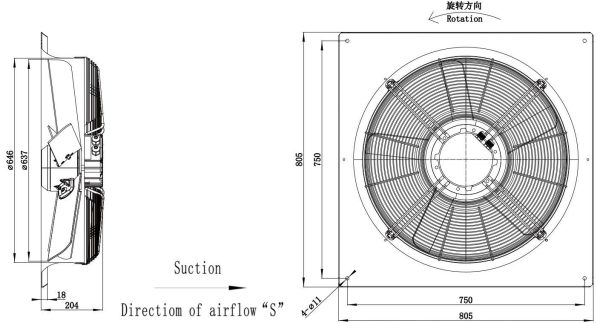

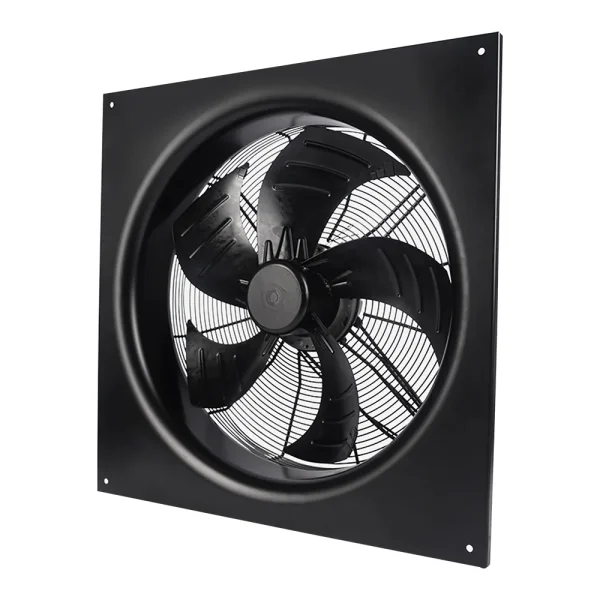

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø630 mm
- 最大风量12,566 m³/h
- 最大静压258 Pa
- 电压380 V
- 转速930 rpm
- 功率580 W
- 噪声75 dB(A)
LWAE3G630TS-5MKW-09 EC轴流风机 Ø630mm
Ø630 mm EC 轴流风机 | 380 V（三相） | 最大风量 12566 m³/h | 最大静压 258 Pa | 噪声 75 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAE3G630TS-5MKW-09
LWAE3G630TS-5MKW-09 是朗伟 EC 轴流风机平台中叶轮直径 Ø630 mm 的型号，额定电压 380 V（三相），最大风量约 12566 m³/h，最大静压约 258 Pa，噪声约 75 dB(A)。支持 0–10V / PWM 无级调速，便于接入 BMS 按需求调节风量。
技术参数
| 型号 Model | LWAE3G630TS-5MKW-09 |
|---|---|
| 系列 | LWAE3G630 |
| 电机类型 | EC |
| 相数 | 三相 |
| 额定电压 | 380 V |
| 频率 | 50 Hz |
| 电流 | 1.15 A |
| 功率 | 580 W |
| 电压范围 | 304 ~ 456 V |
| 转速 | 930 rpm |
| 最大风量 | 12,566 m³/h |
| 最大静压 | 258 Pa |
| 噪声 | 75 dB(A) |
| 使用环境温度 | -25 ~ +60 ℃ |
| 叶轮直径 | Ø630 mm |
| 轴承 | Maintenance-free ball bearings |

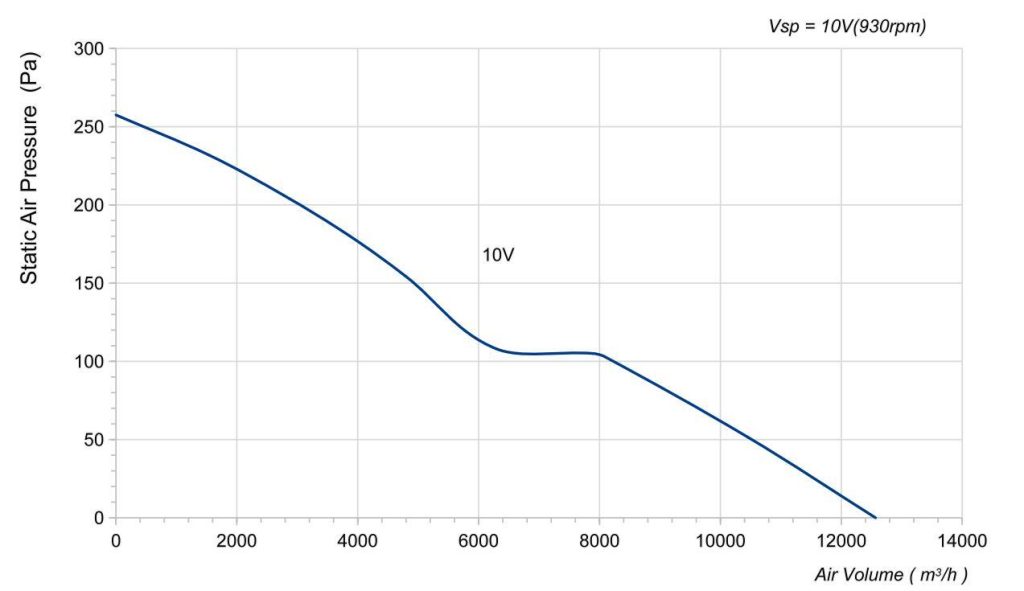

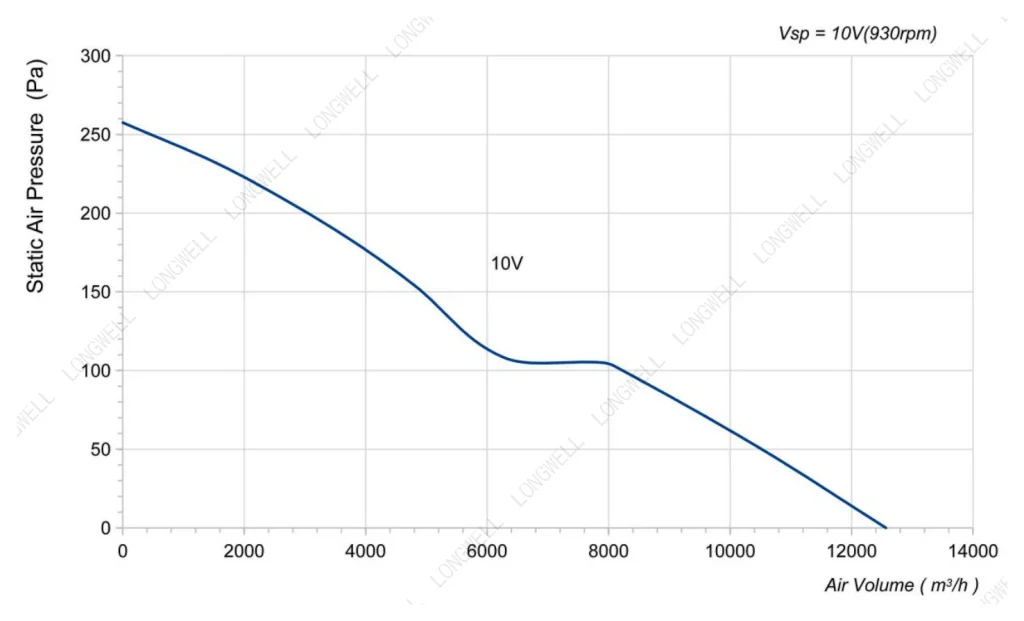

性能曲线
技术特性
- 控制信号：and
- 保护功能：Control signal and
- 防护等级：IP54
- 绝缘等级：Class F（155℃)
最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。上表为标称数据，实际工作点请对照性能曲线。

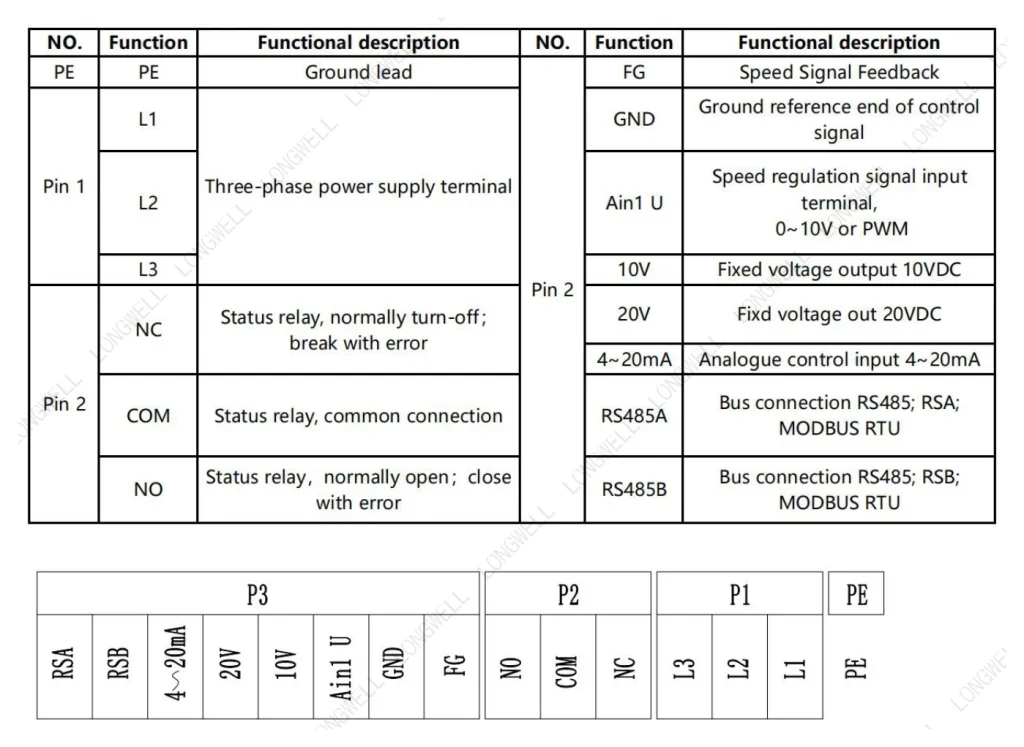

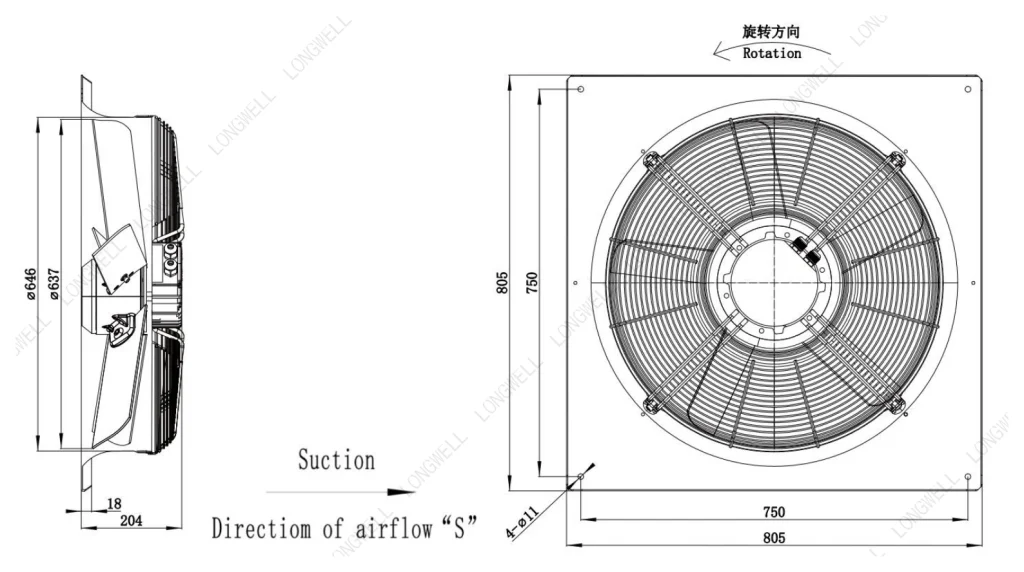

图纸与曲线 LWAE3G630TS-5MKW-09
同规格可选型号（Ø630 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAE3G630TS-5MKW-09 当前 | 12566 m³/h | 258 Pa | 930 rpm | 580 W | 75 dB(A) | |
| LWAE3G630TS-5PEW-11 | 13670 m³/h | 224 Pa | 1200 rpm | 887 W | 74 dB(A) | 查看 |
| LWAE3G630TT-5MNW-02 | 14935 m³/h | 238 Pa | 1150 rpm | 800 W | 69 dB(A) | 查看 |
| LWAE3G630TT-5MKW-06 | 14935 m³/h | 238 Pa | 1250 rpm | 800 W | 69 dB(A) | 查看 |
| LWAE3G630TT-5MEW-04 | 14935 m³/h | 238 Pa | 1150 rpm | 800 W | 69 dB(A) | 查看 |
| LWAE3G630TS-5MNW-01 | 14935 m³/h | 238 Pa | 1150 rpm | 800 W | 69 dB(A) | 查看 |
| LWBE3G630-188PT-05 | 19158 m³/h | 968 Pa | 1250 rpm | 3600 W | 85 dB(A) | 查看 |
| LWBE3G630-188PT-01 | 19247 m³/h | 887 Pa | 1300 rpm | 2195 W | — | 查看 |
| LWBE3G630-188NT-06 | 19247 m³/h | 887 Pa | 1300 rpm | 2195 W | 66 dB(A) | 查看 |
| LWBE3G630-188PT-02 | 21100 m³/h | 1071 Pa | 1380 rpm | 2955 W | — | 查看 |
| LWBE3G630-188NT-07 | 21100 m³/h | 1071 Pa | 1380 rpm | 2955 W | 85 dB(A) | 查看 |
| LWBE3G630-188PT-04 | 21742 m³/h | 1677 Pa | 1780 rpm | 5600 W | — | 查看 |
| LWBE3G630-188NT-09 | 21742 m³/h | 1677 Pa | 1780 rpm | 5600 W | 75 dB(A) | 查看 |
LWAE3G630TS-5MKW-09 技术资料
以下资料对应本型号，均为朗伟官方文件。
技术规格书完整电气与性能参数、认证与标准
LWAE3G630 系列其他型号同叶轮、不同转速或接线方式
LWAE3G630TT-5MNW-02Ø630 mm · 14,935 m³/h · 238 Pa同系列
LWAE3G630TT-5MKW-06Ø630 mm · 14,935 m³/h · 238 Pa同系列
LWAE3G630TT-5MEW-04Ø630 mm · 14,935 m³/h · 238 Pa同系列
LWAE3G630TS-5PEW-11Ø630 mm · 13,670 m³/h · 224 Pa同系列
LWAE3G630TS-5MNW-01Ø630 mm · 14,935 m³/h · 238 Pa同系列
LWAE3G630TS-5MKW-08Ø630 mm · 13,905 m³/h · 256 Pa同系列相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
