系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø710 mm
- 最大风量19,177 m³/h
- 最大静压244 Pa
- 电压380 V
- 转速1,200 rpm
- 功率1,146 W
- 噪声81 dB(A)

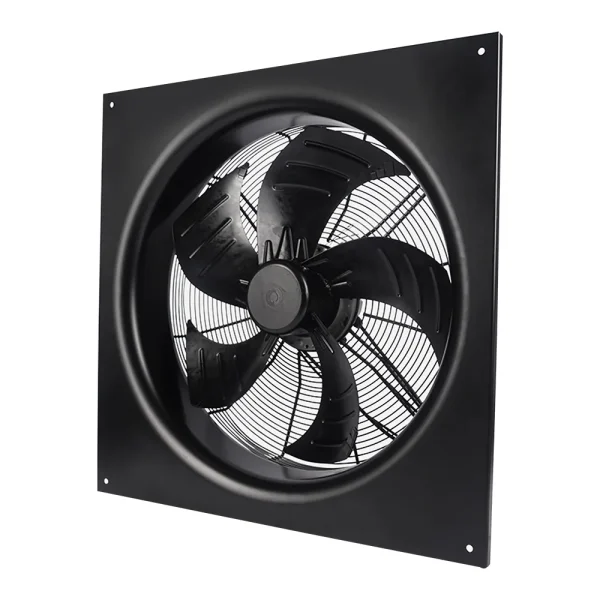

LWAE3G710TS-5PKW-03 EC轴流风机 Ø710mm
Ø710 mm EC 轴流风机 | 380 V | 最大风量 19177 m³/h | 最大静压 244 Pa | 噪声 81 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAE3G710TS-5PKW-03
LWAE3G710TS-5PKW-03 是朗伟 EC 轴流风机平台中叶轮直径 Ø710 mm 的型号，额定电压 380 V，最大风量约 19177 m³/h，最大静压约 244 Pa，噪声约 81 dB(A)。支持 0–10V / PWM 无级调速，便于接入 BMS 按需求调节风量。
技术参数
| 型号 Model | LWAE3G710TS-5PKW-03 |
|---|---|
| 系列 | LWAE3G710 |
| 电机类型 | EC |
| 相数 | 三相 |
| 额定电压 | 380/400 V |
| 频率 | 50 Hz |
| 电流 | 1.97 A |
| 功率 | 1,146 W |
| 电压范围 | 304 ~ 456 V |
| 转速 | 1,200 rpm |
| 最大风量 | 19,177 m³/h |
| 最大静压 | 244 Pa |
| 噪声 | 81 dB(A) |
| 使用环境温度 | -25 ~ +60 ℃ |
| 叶轮直径 | Ø710 mm |
| 轴承 | Maintenance-free ball bearings |
性能曲线
技术特性
- 控制信号：and
- 保护功能：Control signal and
- 防护等级：IP54
- 绝缘等级：Class F（155℃)
最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。上表为标称数据，实际工作点请对照性能曲线。

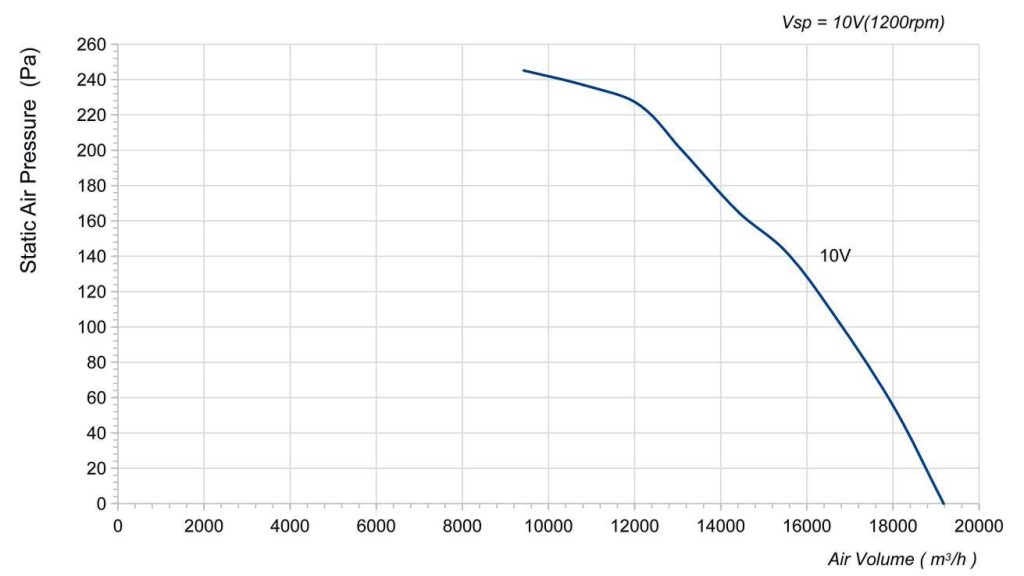

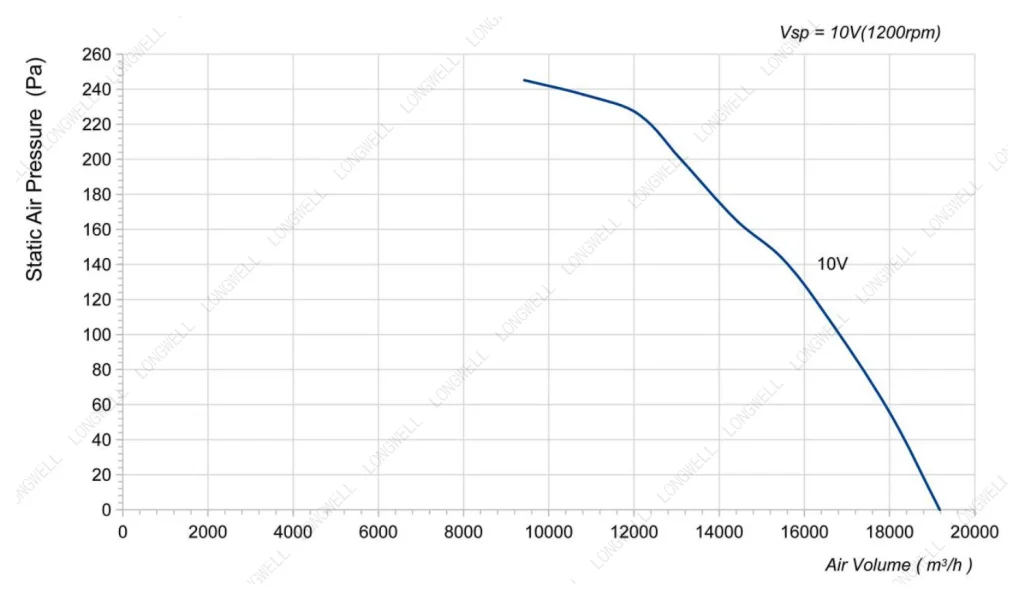

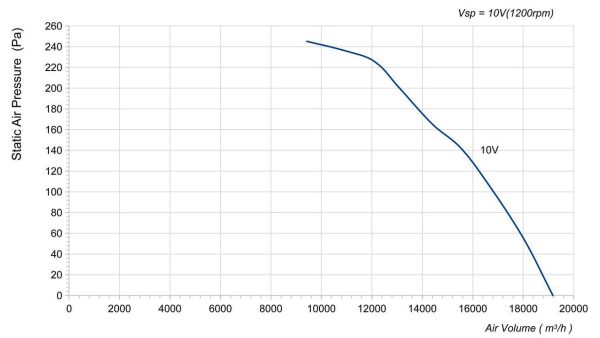

性能曲线（实测） LWAE3G710TS-5PKW-03

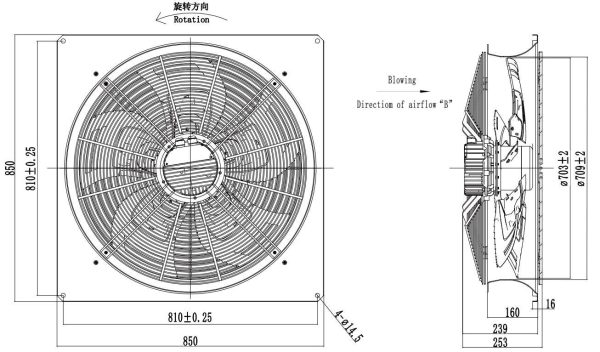

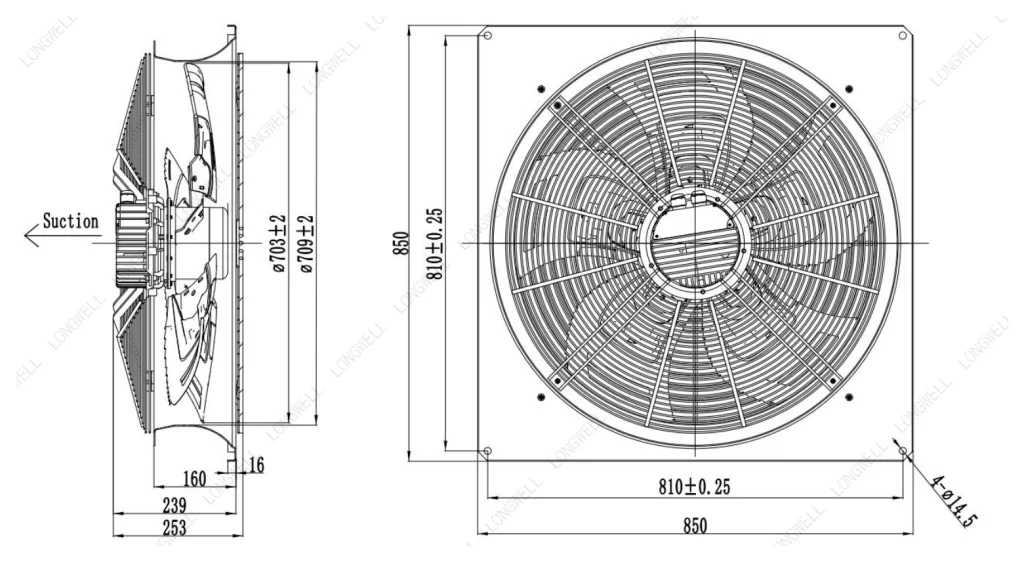

图纸与曲线 LWAE3G710TS-5PKW-03
同规格可选型号（Ø710 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAE3G710TS-5PKW-03 当前 | 19177 m³/h | 244 Pa | 1200 rpm | 1146 W | 81 dB(A) | |
| LWAE3G710TS-5MKW-02 | 13390 m³/h | 258 Pa | 980 rpm | 650 W | 75 dB(A) | 查看 |
| LWAE3G710SS-5MKW-02 | 13390 m³/h | 211 Pa | 960 rpm | 650 W | 75 dB(A) | 查看 |
| LWAE3G710TS-5MKW-01 | 13905 m³/h | 见曲线 | 960 rpm | 520 W | 75 dB(A) | 查看 |
| LWAE3G710SS-5MEW-01 | 13905 m³/h | 218 Pa | 960 rpm | 520 W | 75 dB(A) | 查看 |
