系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø800 mm
- 最大风量25,711 m³/h
- 最大静压422 Pa
- 电压3 V
- 转速1,100 rpm
- 功率1,850 W
- 噪声82 dB(A)

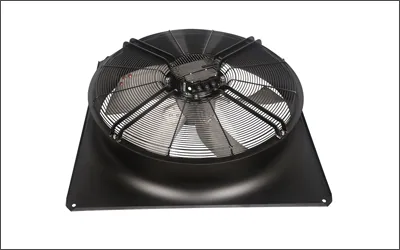

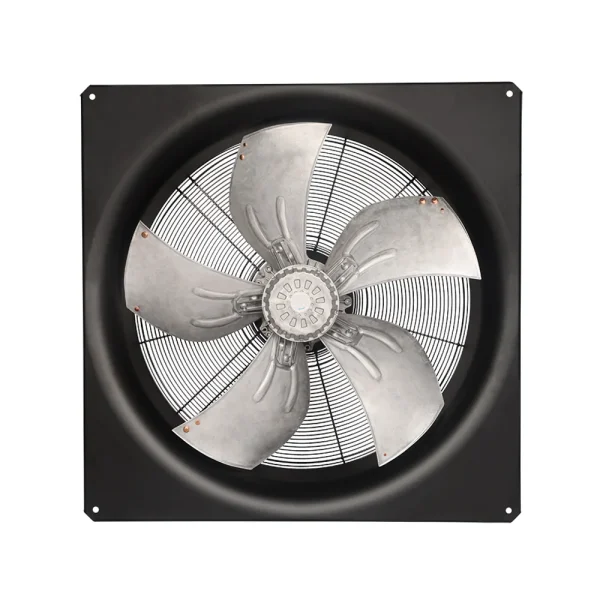

LWAE3G800TS-5MKW-01 EC 轴流风机 Ø800mm
Ø800 mm | EC | 最大风量 25711 m³/h | 噪声 82 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAE3G800TS-5MKW-01
LWAE3G800TS-5MKW-01 属于朗伟 EC 轴流风机 系列，规格 Ø800 mm，额定电压 380 V（三相），最大风量约 25711 m³/h。
技术参数
| 型号 Model | LWAE3G800TS-5MKW-01 |
|---|---|
| 系列 | LWAE3G800 |
| 电机类型 | EC |
| 额定电压 | 3-380 V |
| 频率 | 50 Hz |
| 电流 | 3.1 A |
| 功率 | 1,850 W |
| 转速 | 1,100 rpm |
| 最大风量 | 25,711 m³/h |
| 最大静压 | 422 Pa |
| 噪声 | 82 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø800 mm |
| 叶轮材质 | Aluminium Alloy |
| 防护等级 | IP54 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

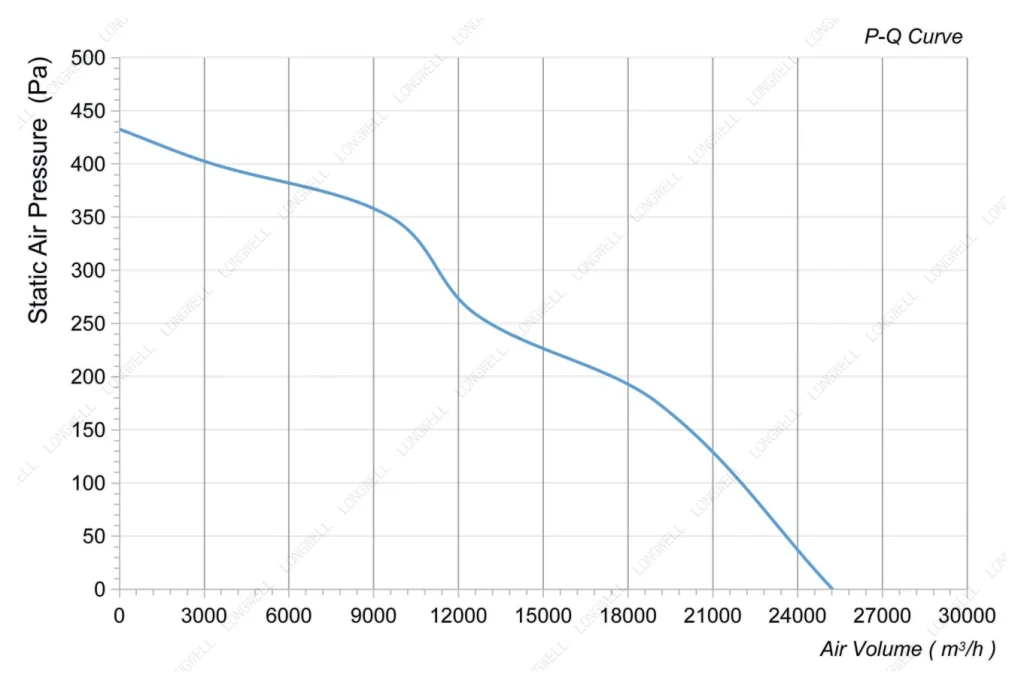

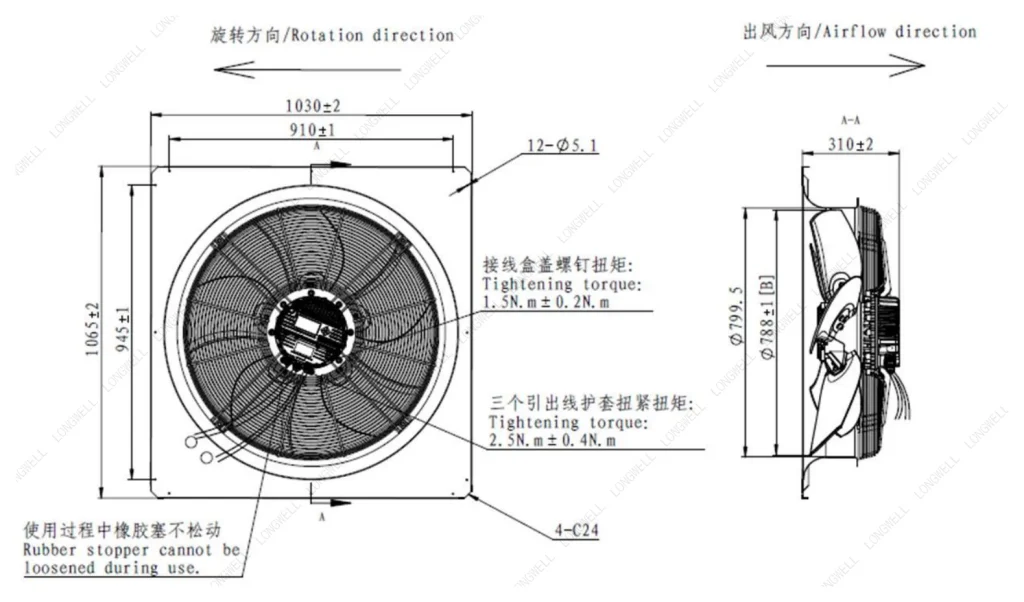

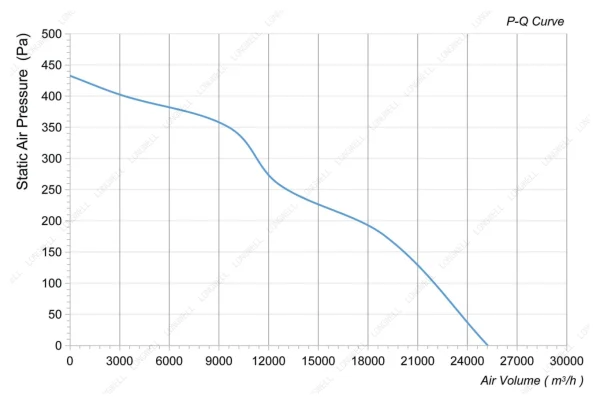

图纸与曲线 LWAE3G800TS-5MKW-01
同规格可选型号（Ø800 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAE3G800TS-5MKW-01 当前 | 25711 m³/h | 422 Pa | 1100 rpm | 1850 W | 82 dB(A) | |
| LWAE3G800TS-5PKW-03 | 24892 m³/h | 420 Pa | 1000 rpm | 1589 W | 78 dB(A) | 查看 |
| LWAE3G800TS-3PKW-02 | 26587 m³/h | 见曲线 | 960 rpm | 1803 W | — | 查看 |
| LWAE3G800TS-3MKW-02 | 26590 m³/h | 210 Pa | 973 rpm | 1270 W | — | 查看 |
| LWAE3G800TS-5MKW-04 | 27975 m³/h | 223 Pa | 1075 rpm | 2396 W | — | 查看 |
| LWAE3G800TS-4PKW-04 | 29400 m³/h | 306 Pa | 1020 rpm | 1799 W | 72 dB(A) | 查看 |
LWAE3G800TS-5MKW-01 技术资料
以下资料对应本型号，均为朗伟官方文件。
技术规格书完整电气与性能参数、认证与标准
LWAE3G800 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
