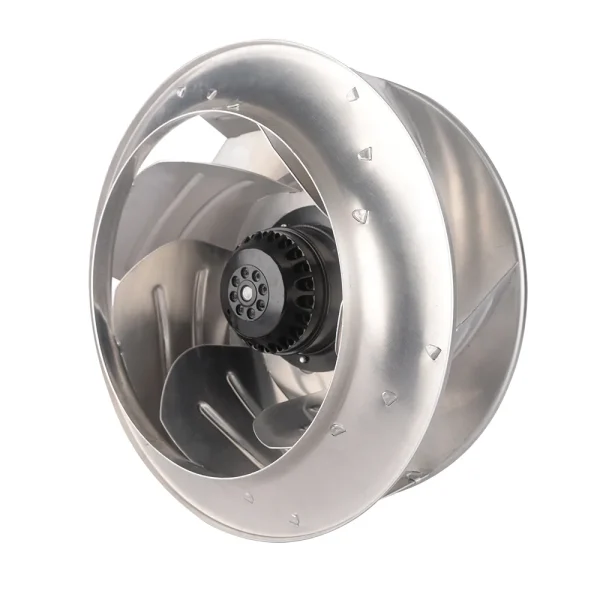

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø280 mm
- 最大风量2,678 m³/h
- 最大静压917 Pa
- 电压380 V
- 转速2,750 rpm
- 功率500 W
- 噪声78 dB(A)
LWBA2D280-138NT-09 后倾式离心风机 Ø280mm
Ø280 mm | AC | 最大风量 2678 m³/h | 最大静压 917 Pa | 噪声 78 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBA2D280-138NT-09
LWBA2D280-138NT-09 属于朗伟 后倾式离心风机 系列，叶轮 Ø280 mm，额定电压 380 V，最大风量约 2678 m³/h，最大静压约 917 Pa。
技术参数
| 型号 Model | LWBA2D280-138NT-09 |
|---|---|
| 系列 | LWBA2D280 |
| 电机类型 | AC |
| 相数 | 三相 |
| 额定电压 | 380 V |
| 频率 | 50 Hz |
| 电流 | 0.95 A |
| 功率 | 500 W |
| 转速 | 2,750 rpm |
| 最大风量 | 2,678 m³/h |
| 最大静压 | 917 Pa |
| 噪声 | 78 dB(A) |
| 使用环境温度 | -40℃ ~ 65℃规格书 |
| 叶轮直径 | Ø280 mm |
| 转子直径 | 138 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP54 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

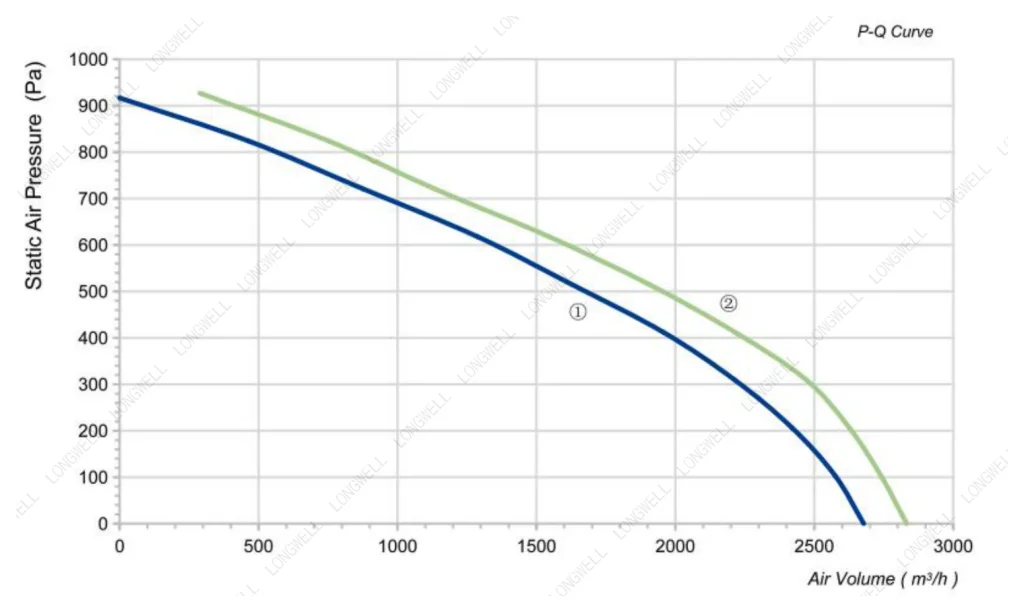

性能曲线（实测） LWBA2D280-138NT-09

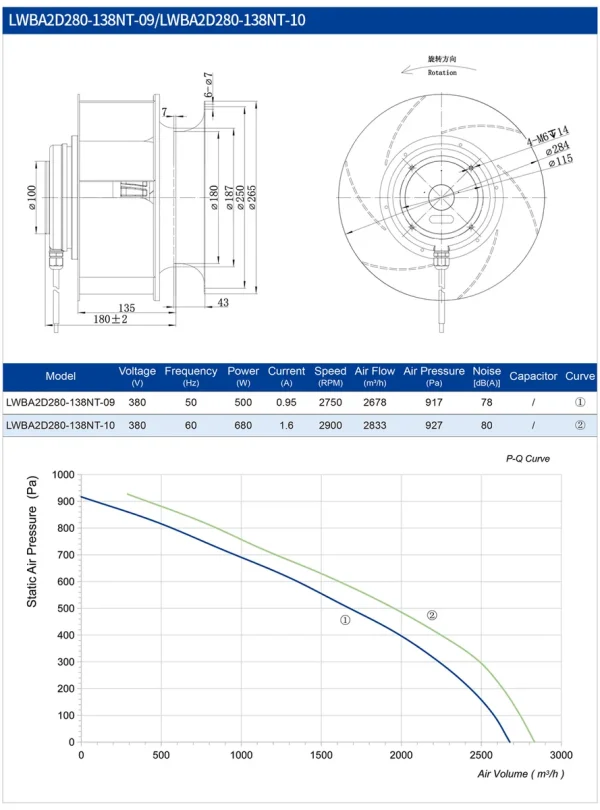

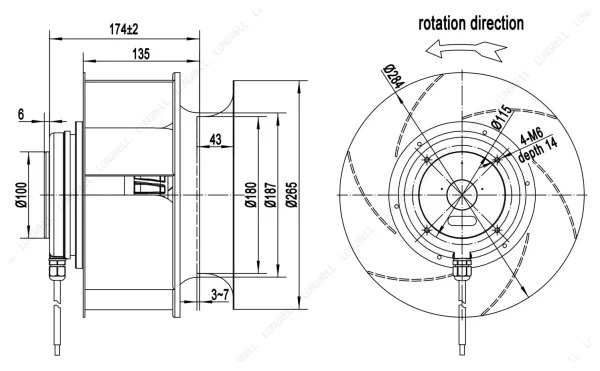

图纸与曲线 LWBA2D280-138NT-09
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWBA2D280-138NT-09 图纸
同规格可选型号（Ø280 mm · AC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBA2D280-138NT-09 当前 | 2678 m³/h | 917 Pa | 2750 rpm | 500 W | 78 dB(A) | |
| LWEA280S(T)M-155E | 1605 m³/h | 60 Pa | 1450 rpm | 180 W | — | 查看 |
| LWBA2D280-102NT-06 | 1833 m³/h | 773 Pa | 2650 rpm | 250 W | 80 dB(A) | 查看 |
| LWFA-E-280-02 | 2100 m³/h | 220 Pa | — | — | 64 dB(A) | 查看 |
| LWBA2D280-102NT-08 | 2163 m³/h | 773 Pa | 2700 rpm | 330 W | 80 dB(A) | 查看 |
| LWBA2E280-102NS-07 | 2163 m³/h | 773 Pa | 2700 rpm | 330 W | 80 dB(A) | 查看 |
| LWFA4E280-188NS-02 | 2284 m³/h | 391.4 Pa | 1360 rpm | 1600 W | 77 dB(A) | 查看 |
| LWFA6E280-138NS-04 | 2318 m³/h | 247.2 Pa | 900 rpm | 450 W | 65 dB(A) | 查看 |
| LWFA6D280-138NT-03 | 2318 m³/h | 247.2 Pa | 900 rpm | 450 W | 65 dB(A) | 查看 |
| LWFA-E-280-01 | 2600 m³/h | 490 Pa | — | — | 69 dB(A) | 查看 |
| LWBA2D280-138NT-10 | 2833 m³/h | 927 Pa | 2900 rpm | 680 W | 80 dB(A) | 查看 |
| LWEA280S(T)M-156E | 3202 m³/h | 232 Pa | 2900 rpm | 250 W | — | 查看 |
| LWFA4D280-188NT-01 | 3502 m³/h | 463.5 Pa | 1360 rpm | 1700 W | 77 dB(A) | 查看 |
LWBA2D280-138NT-09 技术资料
以下资料对应本型号，均为朗伟官方文件。

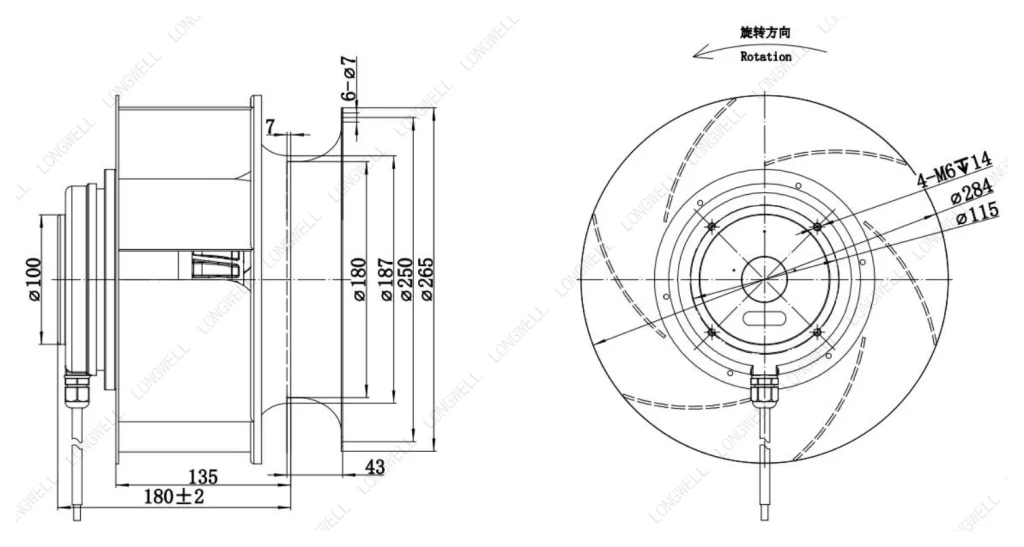

外形尺寸图安装开孔与外形尺寸，含公差标注
技术规格书完整电气与性能参数、认证与标准
LWBA2D280 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
LWBE3G270-092NU-01Ø270 mm · 1,545 m³/h · 332 Pa相邻直径
LWBE3G270-092NS-02Ø270 mm · 1,545 m³/h · 332 Pa相邻直径

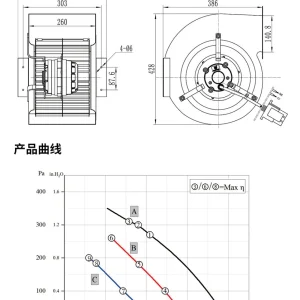

LWFA6E300-138DS-01Ø300 mm · 1,596 m³/h · 368 Pa相邻直径

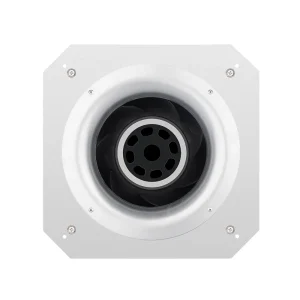

LWBE3G250-092PS-16Ø250 mm · 1,531 m³/h · 785 Pa相邻直径

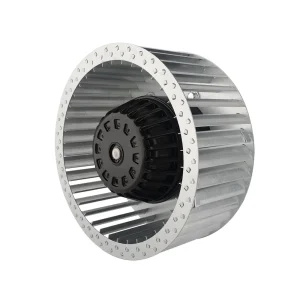

LWFA4E250-138NS-02Ø250 mm · 2,575 m³/h · 401.7 Pa相邻直径
LWBE3G250-072PS-17Ø250 mm · 1,421 m³/h · 639 Pa相邻直径相近工况的其他选择风量接近、结构不同的替代机型
看全部同类产品：叶轮 Ø250–355 mm · 按工况点选型
