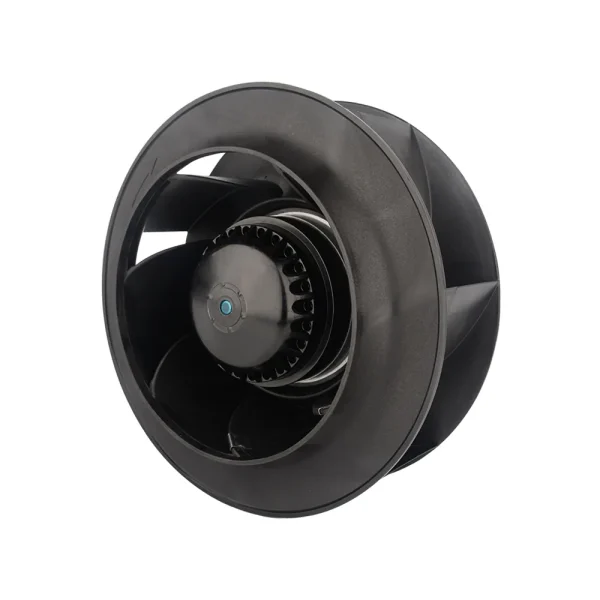

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø190 mm
- 最大风量536 m³/h
- 最大静压504 Pa
- 电压115 V
- 转速3,080 rpm
- 功率70 W
- 噪声68.5 dB(A)
LWBA2E190-092NU-02 后倾式离心风机 Ø190mm
Ø190 mm | AC | 最大风量 536 m³/h | 最大静压 504 Pa | 噪声 68.5 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBA2E190-092NU-02
LWBA2E190-092NU-02 属于朗伟 后倾式离心风机 系列，叶轮 Ø190 mm，额定电压 115 V，最大风量约 536 m³/h，最大静压约 504 Pa。
技术参数
| 型号 Model | LWBA2E190-092NU-02 |
|---|---|
| 系列 | LWBA2E190 |
| 电机类型 | AC |
| 相数 | 单相 |
| 额定电压 | 115 V |
| 频率 | 60 Hz |
| 电流 | 0.31 A |
| 功率 | 70 W |
| 转速 | 3,080 rpm |
| 最大风量 | 536 m³/h |
| 最大静压 | 504 Pa |
| 噪声 | 68.5 dB(A) |
| 使用环境温度 | -40℃ ~ 65℃规格书 |
| 叶轮直径 | Ø190 mm |
| 转子直径 | 92 mm |
| 叶轮材质 | Plastic PA66 |
| 防护等级 | IP44 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。
性能曲线（实测） LWBA2E190-092NU-02

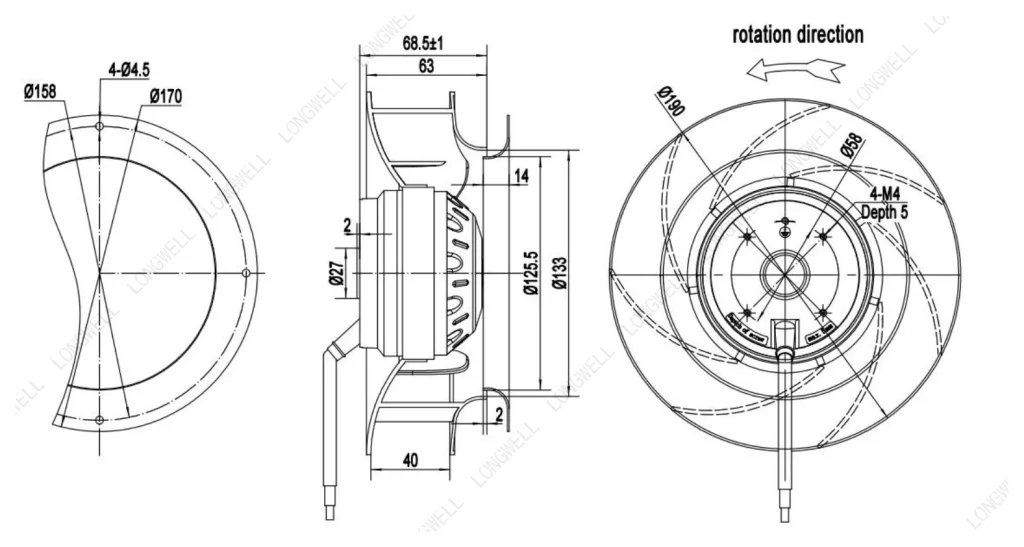

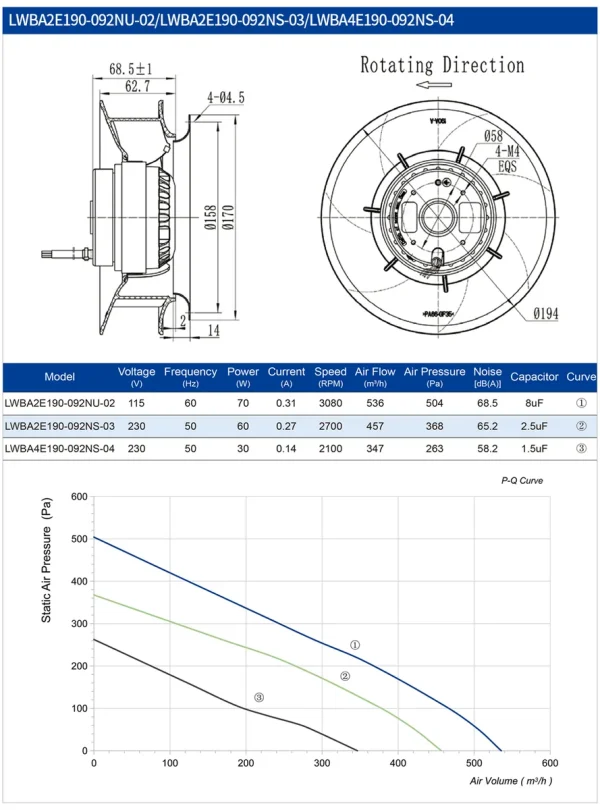

图纸与曲线 LWBA2E190-092NU-02
同规格可选型号（Ø190 mm · AC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBA2E190-092NU-02 当前 | 536 m³/h | 504 Pa | 3080 rpm | 70 W | 68.5 dB(A) | |
| LWBA4E190-092NS-04 | 347 m³/h | 263 Pa | 2100 rpm | 30 W | 58.2 dB(A) | 查看 |
| LWBA2E190-092NS-03 | 457 m³/h | 368 Pa | 2700 rpm | 60 W | 65.2 dB(A) | 查看 |
| LWBA2E190-072NS-01 | 483 m³/h | 357 Pa | 2640 rpm | 56 W | 64.9 dB(A) | 查看 |
| LWBA4E190-092NS-07 | 494 m³/h | 350 Pa | 2500 rpm | 60 W | 65 dB(A) | 查看 |
| LWBA4E190-092NS-05 | 556 m³/h | 361 Pa | 2500 rpm | 60 W | 65 dB(A) | 查看 |
| LWBA4E190-092NS-06 | 618 m³/h | 386 Pa | 2700 rpm | 76 W | 68 dB(A) | 查看 |
| LWA-200S(T)M-03E | 1500 m³/h | 250 Pa | 2800 rpm | 150 W | — | 查看 |
LWBA2E190-092NU-02 技术资料
以下资料对应本型号，均为朗伟官方文件。
技术规格书完整电气与性能参数、认证与标准
LWBA2E190 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
LWFD3G197-072DZ-01Ø197 mm · 1,197 m³/h · 525 Pa相邻直径
LWFA4D200-102NT-01Ø200 mm · 1,236 m³/h · 226.6 Pa相邻直径
LWBA2E180-092NS-02Ø180 mm · 494 m³/h · 371 Pa相邻直径
LWFA4E180-092NS-01Ø180 mm · 773 m³/h · 195.7 Pa相邻直径
LWBA2E180-092NS-03Ø180 mm · 443 m³/h · 335 Pa相邻直径
LWFA4E200-102NS-02Ø200 mm · 1,236 m³/h · 226.6 Pa相邻直径相近工况的其他选择风量接近、结构不同的替代机型
看全部同类产品：叶轮 Ø133–225 mm · 按工况点选型
