系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø355 mm
- 最大风量3,245 m³/h
- 最大静压515 Pa
- 电压380 V
- 转速1,600 rpm
- 功率270 W
- 噪声67 dB(A)

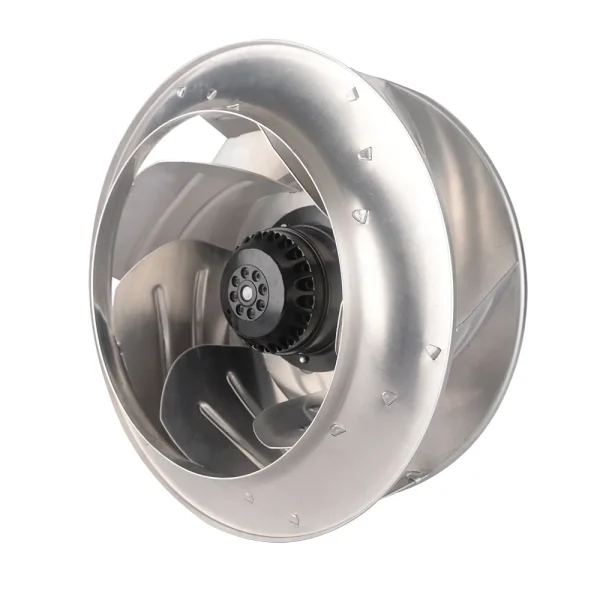

LWBA4D355-102NT-10 后倾式离心风机 Ø355mm
Ø355 mm | AC | 最大风量 3245 m³/h | 最大静压 515 Pa | 噪声 67 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBA4D355-102NT-10
LWBA4D355-102NT-10 属于朗伟 后倾式离心风机 系列，叶轮 Ø355 mm，额定电压 380 V，最大风量约 3245 m³/h，最大静压约 515 Pa。
技术参数
| 型号 Model | LWBA4D355-102NT-10 |
|---|---|
| 系列 | LWBA4D355 |
| 电机类型 | AC |
| 相数 | 三相 |
| 额定电压 | 380 V |
| 频率 | 60 Hz |
| 电流 | 0.55 A |
| 功率 | 270 W |
| 转速 | 1,600 rpm |
| 最大风量 | 3,245 m³/h |
| 最大静压 | 515 Pa |
| 噪声 | 67 dB(A) |
| 使用环境温度 | -40℃ ~ 65℃规格书 |
| 叶轮直径 | Ø355 mm |
| 转子直径 | 102 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP54 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。
性能曲线（实测） LWBA4D355-102NT-10

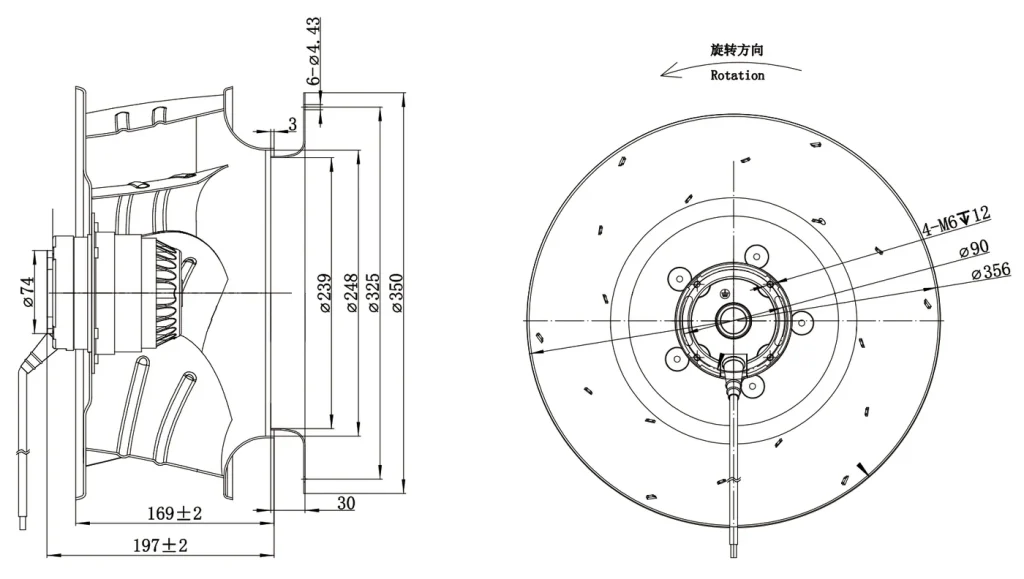

图纸与曲线 LWBA4D355-102NT-10
同规格可选型号（Ø355 mm · AC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBA4D355-102NT-10 当前 | 3245 m³/h | 515 Pa | 1600 rpm | 270 W | 67 dB(A) | |
| LWDA-355 (14")U-MWN-03 | 2130 m³/h | 见曲线 | 1720 rpm | 260 W | 63 dB(A) | 查看 |
| LWBA4E355-102NS-16 | 2636 m³/h | 410 Pa | 1425 rpm | 203 W | 69.9 dB(A) | 查看 |
| LWBA4E355-102NS-15 | 3035 m³/h | 546 Pa | 1635 rpm | 268 W | 73.8 dB(A) | 查看 |
| LWEA355S(T)M-159E | 3265 m³/h | 93 Pa | 1450 rpm | 370 W | — | 查看 |
| LWBA4E355-138NS-13 | 3399 m³/h | 464 Pa | 1400 rpm | 400 W | 72 dB(A) | 查看 |
| LWBA4E355-138NS-14 | 4017 m³/h | 618 Pa | 1700 rpm | 600 W | 77 dB(A) | 查看 |
| LWFA6D355-188NT-02 | 4172 m³/h | 412 Pa | 900 rpm | 1150 W | 70 dB(A) | 查看 |
| LWBA2D355-188NT-17 | 4635 m³/h | 1339 Pa | 2700 rpm | 1600 W | 90 dB(A) | 查看 |
| LWFA4D355-188NT-01 | 5665 m³/h | 906.4 Pa | 1340 rpm | 3500 W | 80 dB(A) | 查看 |
| LWBA2D355-188NT-18 | 5974 m³/h | 1339 Pa | 2700 rpm | 2500 W | 90 dB(A) | 查看 |
| LWDA-355 (14")S-MWN-04 | 6450 m³/h | 见曲线 | 2900 rpm | 903 W | 68 dB(A) | 查看 |
| LWEA355S(T)M-160E | 6542 m³/h | 373 Pa | 2900 rpm | 750 W | — | 查看 |
