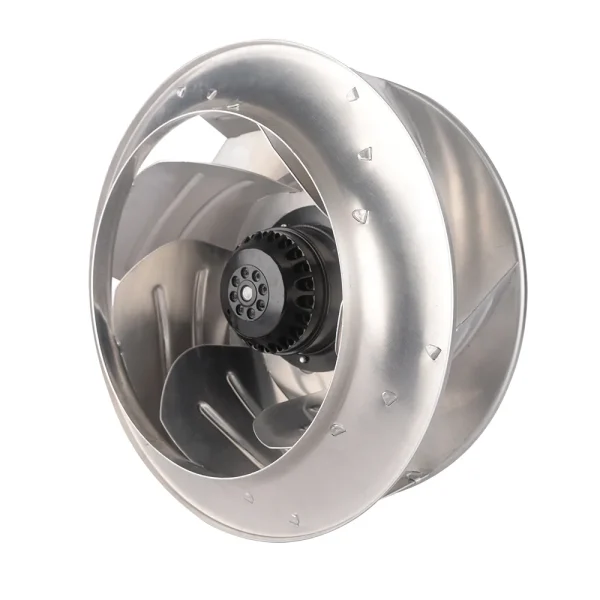

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø315 mm
- 最大风量1,700 m³/h
- 最大静压309 Pa
- 电压230 V
- 转速1,400 rpm
- 功率105 W
- 噪声60 dB(A)
LWBA4E315-102NS-03 后倾式离心风机 Ø315mm
Ø315 mm | AC | 最大风量 1700 m³/h | 最大静压 309 Pa | 噪声 60 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBA4E315-102NS-03
LWBA4E315-102NS-03 属于朗伟 后倾式离心风机 系列，叶轮 Ø315 mm，额定电压 230 V，最大风量约 1700 m³/h，最大静压约 309 Pa。
技术参数
| 型号 Model | LWBA4E315-102NS-03 |
|---|---|
| 系列 | LWBA4E315 |
| 电机类型 | AC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 电流 | 0.55 A |
| 功率 | 105 W |
| 转速 | 1,400 rpm |
| 最大风量 | 1,700 m³/h |
| 最大静压 | 309 Pa |
| 噪声 | 60 dB(A) |
| 使用环境温度 | -40℃ ~ 65℃规格书 |
| 叶轮直径 | Ø315 mm |
| 转子直径 | 102 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP54 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。
性能曲线（实测） LWBA4E315-102NS-03

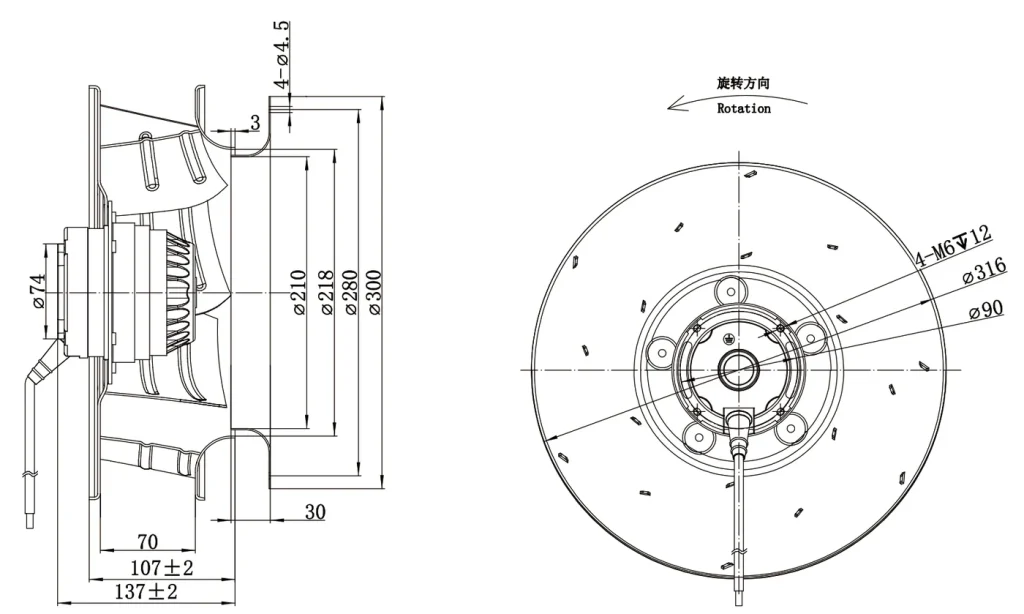

图纸与曲线 LWBA4E315-102NS-03
同规格可选型号（Ø315 mm · AC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBA4E315-102NS-03 当前 | 1700 m³/h | 309 Pa | 1400 rpm | 105 W | 60 dB(A) | |
| LWDA-315S-MBN-02 | 1680 m³/h | 593 Pa | 2520 rpm | 220 W | 80 dB(A) | 查看 |
| LWBA4E315-102NS-19 | 1859 m³/h | 294 Pa | 1390 rpm | 116 W | 67.4 dB(A) | 查看 |
| LWBA4E315-102NS-18 | 2079 m³/h | 399 Pa | 1550 rpm | 153 W | 69.6 dB(A) | 查看 |
| LWEA315S(T)M-157E | 2273 m³/h | 74 Pa | 1450 rpm | 250 W | — | 查看 |
| LWDA-315(12.6'')S-PWN-05 | 2500 m³/h | 450 Pa | 2500 rpm | 320 W | 55 dB(A) | 查看 |
| LWFA6D315-138NT-03 | 2987 m³/h | 249.26 Pa | 940 rpm | 780 W | 68 dB(A) | 查看 |
| LWMFAF315-01 | 3300 m³/h | 1050 Pa | — | — | 87 dB(A) | 查看 |
| LWFA6E315-138NS-04 | 3605 m³/h | 249.26 Pa | 870 rpm | 720 W | 68 dB(A) | 查看 |
| LWBA2D315-188NT-17 | 4120 m³/h | 1082 Pa | 2650 rpm | 1300 W | 85 dB(A) | 查看 |
| LWFA4D315-188NT-01 | 4328 m³/h | 576.8 Pa | 1360 rpm | 2200 W | 80 dB(A) | 查看 |
| LWFA4E315-188NS-02 | 4429 m³/h | 618 Pa | 1360 rpm | 2300 W | 80 dB(A) | 查看 |
| LWEA315S(T)M-158E | 4545 m³/h | 373 Pa | 2900 rpm | 370 W | — | 查看 |
