系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø400 mm
- 最大风量4,120 m³/h
- 最大静压494 Pa
- 电压230 V
- 转速1,380 rpm
- 功率430 W
- 噪声66 dB(A)

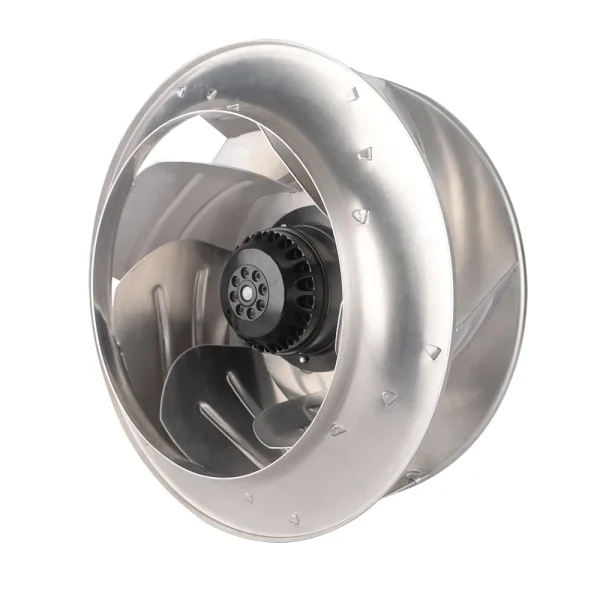

LWBA4E400-138NS-09 后倾式离心风机 Ø400mm
Ø400 mm | AC | 最大风量 4120 m³/h | 最大静压 494 Pa | 噪声 66 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBA4E400-138NS-09
LWBA4E400-138NS-09 属于朗伟 后倾式离心风机 系列，叶轮 Ø400 mm，额定电压 230 V，最大风量约 4120 m³/h，最大静压约 494 Pa。
技术参数
| 型号 Model | LWBA4E400-138NS-09 |
|---|---|
| 系列 | LWBA4E400 |
| 电机类型 | AC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 电流 | 1.5 A |
| 功率 | 430 W |
| 转速 | 1,380 rpm |
| 最大风量 | 4,120 m³/h |
| 最大静压 | 494 Pa |
| 噪声 | 66 dB(A) |
| 使用环境温度 | -40℃ ~ 65℃规格书 |
| 叶轮直径 | Ø400 mm |
| 转子直径 | 138 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP54 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

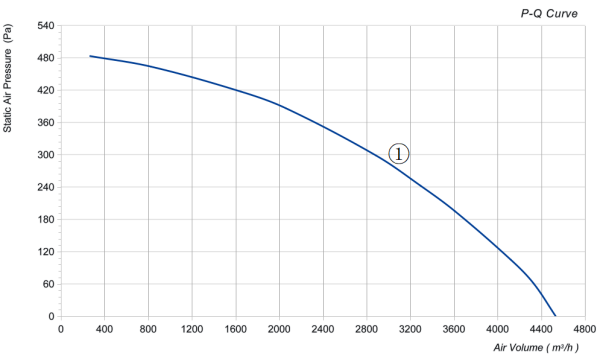

性能曲线（实测） LWBA4E400-138NS-09

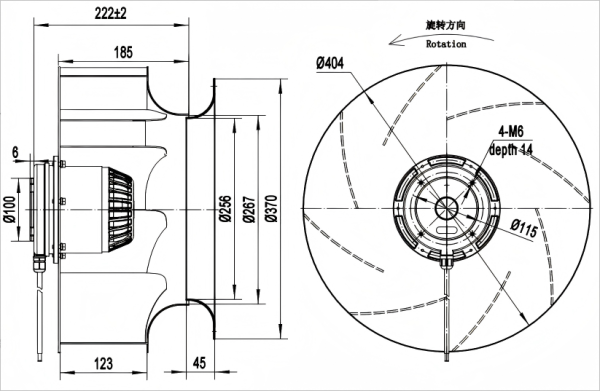

图纸与曲线 LWBA4E400-138NS-09
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWBA4E400-138NS-09 图纸
同规格可选型号（Ø400 mm · AC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBA4E400-138NS-09 当前 | 4120 m³/h | 494 Pa | 1380 rpm | 430 W | 66 dB(A) | |
| LWA-400(16")U(S)M-01 | 90 m³/h | 见曲线 | 1350 rpm | 170 W | — | 查看 |
| LWA-400(16")U(S)M-02 | 110 m³/h | 见曲线 | 1350 rpm | 200 W | — | 查看 |
| LWA-400(16")U(S)M-03 | 150 m³/h | 见曲线 | 2800 rpm | 750 W | — | 查看 |
| LWEA400S(T)M-068E | 2280 m³/h | 见曲线 | 1450 rpm | 370 W | — | 查看 |
| LWEAF400-01 | 2280 m³/h | 见曲线 | 1450 rpm | 370 W | — | 查看 |
| LWFA-E-400-01 | 4500 m³/h | 612 Pa | — | — | 68 dB(A) | 查看 |
| LWEA400S(T)M-161E | 4687 m³/h | 119 Pa | 1450 rpm | 550 W | — | 查看 |
| LWMFAF400-01 | 5100 m³/h | 1390 Pa | — | — | 90 dB(A) | 查看 |
| LWFA-E-400-02 | 5100 m³/h | 610 Pa | — | — | 70 dB(A) | 查看 |
| LWMFAF400-02 | 5400 m³/h | 1700 Pa | — | — | 89 dB(A) | 查看 |
| LWEA400S(T)M-162E | 9336 m³/h | 474 Pa | 2900 rpm | 1100 W | — | 查看 |
| LWA-400(16")U(S)M-04 | 11000 m³/h | 400 Pa | 2800 rpm | 1100 W | — | 查看 |
