系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø500 mm
- 最大风量5,356 m³/h
- 最大静压361 Pa
- 电压380 V
- 转速950 rpm
- 功率450 W
- 噪声63 dB(A)

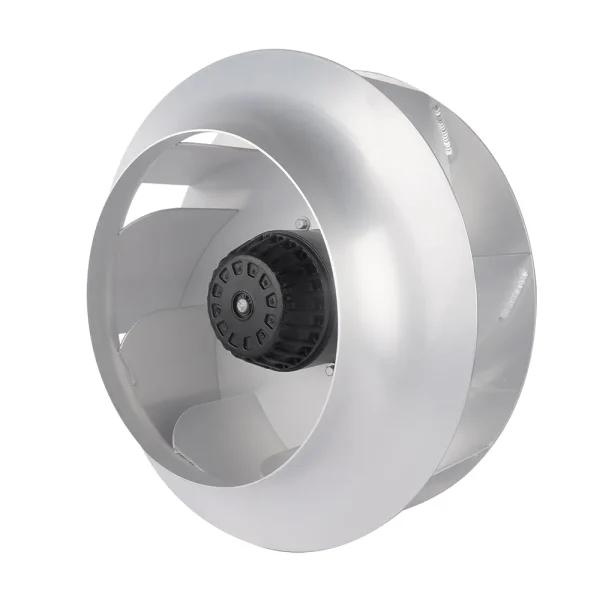

LWBA6D500-138NT-03 后倾式离心风机 Ø500mm
Ø500 mm | AC | 最大风量 5356 m³/h | 最大静压 361 Pa | 噪声 63 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBA6D500-138NT-03
LWBA6D500-138NT-03 属于朗伟 后倾式离心风机 系列，叶轮 Ø500 mm，额定电压 380 V，最大风量约 5356 m³/h，最大静压约 361 Pa。
技术参数
| 型号 Model | LWBA6D500-138NT-03 |
|---|---|
| 系列 | LWBA6D500 |
| 电机类型 | AC |
| 相数 | 三相 |
| 额定电压 | 380 V |
| 频率 | 50 Hz |
| 电流 | 1.25 A |
| 功率 | 450 W |
| 转速 | 950 rpm |
| 最大风量 | 5,356 m³/h |
| 最大静压 | 361 Pa |
| 噪声 | 63 dB(A) |
| 使用环境温度 | -40℃ ~ 65℃规格书 |
| 叶轮直径 | Ø500 mm |
| 转子直径 | 138 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP54 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。
性能曲线（实测） LWBA6D500-138NT-03

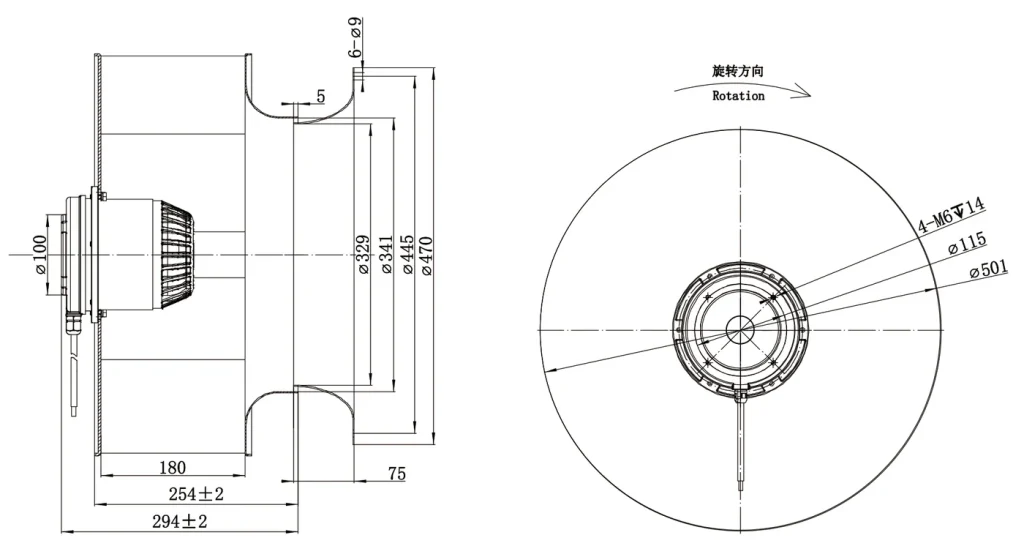

图纸与曲线 LWBA6D500-138NT-03
同规格可选型号（Ø500 mm · AC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBA6D500-138NT-03 当前 | 5356 m³/h | 361 Pa | 950 rpm | 450 W | 63 dB(A) | |
| LWA-500(20")U(S)M-01 | 150 m³/h | 见曲线 | 1350 rpm | 200 W | — | 查看 |
| LWA-500(20")U(S)M-02 | 165 m³/h | 见曲线 | 1350 rpm | 250 W | — | 查看 |
| LWEA500S(T)M-069E | 5700 m³/h | 见曲线 | 1450 rpm | 550 W | — | 查看 |
| LWEAF500-01 | 5700 m³/h | 见曲线 | 1450 rpm | 550 W | — | 查看 |
| LWBA6D500-138NT-04 | 5817 m³/h | 412 Pa | 1050 rpm | 550 W | 65 dB(A) | 查看 |
| LWMFAF500-01 | 7800 m³/h | 2250 Pa | — | — | 91 dB(A) | 查看 |
| LWFA-E-500-01 | 8380 m³/h | 850 Pa | — | — | 75 dB(A) | 查看 |
| LWFA6D500-188NT-01 | 9064 m³/h | 916.7 Pa | 900 rpm | 4400 W | 75 dB(A) | 查看 |
| LWEA500TM-164E | 9133 m³/h | 185 Pa | 1450 rpm | 750 W | — | 查看 |
| LWBA4D500-188NT-05 | 9377 m³/h | 872 Pa | 1350 rpm | 1300 W | 81.9 dB(A) | 查看 |
| LWBA4D500-188NT-02 | 9785 m³/h | 773 Pa | 1400 rpm | 1500 W | 80 dB(A) | 查看 |
| LWFA-E-500-02 | 11000 m³/h | 910 Pa | — | — | 82 dB(A) | 查看 |
LWBA6D500-138NT-03 技术资料
以下资料对应本型号，均为朗伟官方文件。
技术规格书完整电气与性能参数、认证与标准
LWBA6D500 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
LWFE3G450-102PT-06Ø450 mm · 8,652 m³/h · 1390.5 Pa相邻直径
LWBE3G450-102NS-21Ø450 mm · 5,050 m³/h · 417 Pa相邻直径
LWBA4E450-138NS-02Ø450 mm · 6,077 m³/h · 618 Pa相邻直径
LWBA4D450-138NT-01Ø450 mm · 6,077 m³/h · 618 Pa相邻直径
LWBA4D450-188NT-03Ø450 mm · 6,695 m³/h · 618 Pa相邻直径
LWBA6E450-138NS-05Ø450 mm · 4,017 m³/h · 309 Pa相邻直径相近工况的其他选择风量接近、结构不同的替代机型
看全部同类产品：叶轮 Ø400–560 mm · 按工况点选型
