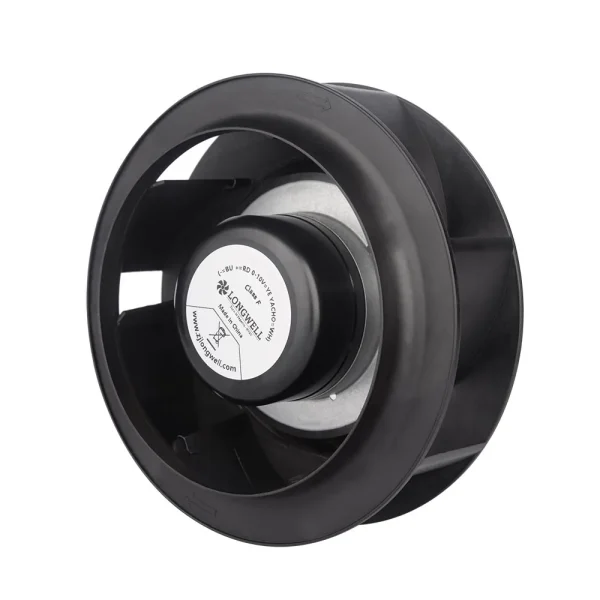

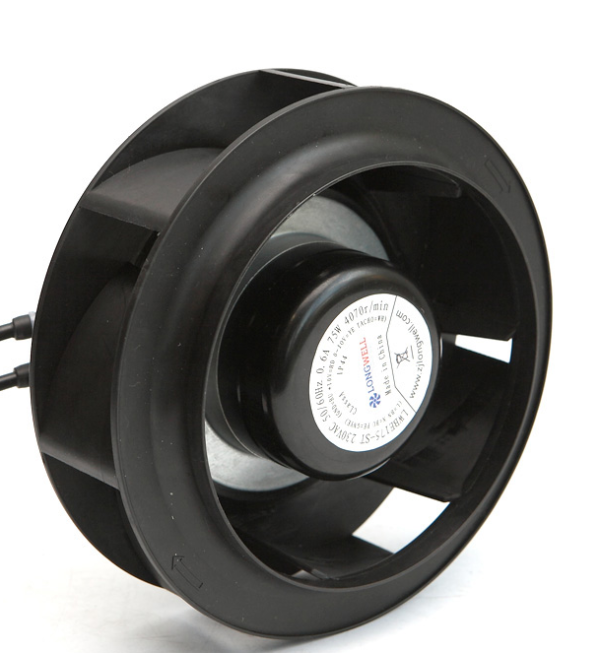

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø190 mm
- 最大风量973.35 m³/h
- 最大静压1,009.4 Pa
- 电压230 V
- 转速4,100 rpm
- 功率170 W
- 噪声72 dB(A)
LWBE3G190-072NS-06 后倾式离心风机 Ø190mm
Ø190 mm | EC | 最大风量 973.35 m³/h | 最大静压 1009.4 Pa | 噪声 72 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBE3G190-072NS-06
LWBE3G190-072NS-06 属于朗伟 后倾式离心风机 系列，叶轮 Ø190 mm，额定电压 230 V，最大风量约 973.35 m³/h，最大静压约 1009.4 Pa。
技术参数
| 型号 Model | LWBE3G190-072NS-06 |
|---|---|
| 系列 | LWBE3G190 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 电流 | 1.3 A |
| 功率 | 170 W |
| 转速 | 4,100 rpm |
| 最大风量 | 973.35 m³/h |
| 最大静压 | 1,009.4 Pa |
| 噪声 | 72 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø190 mm |
| 转子直径 | 72 mm |
| 叶轮材质 | Plastic PA66 |
| 防护等级 | IP55 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

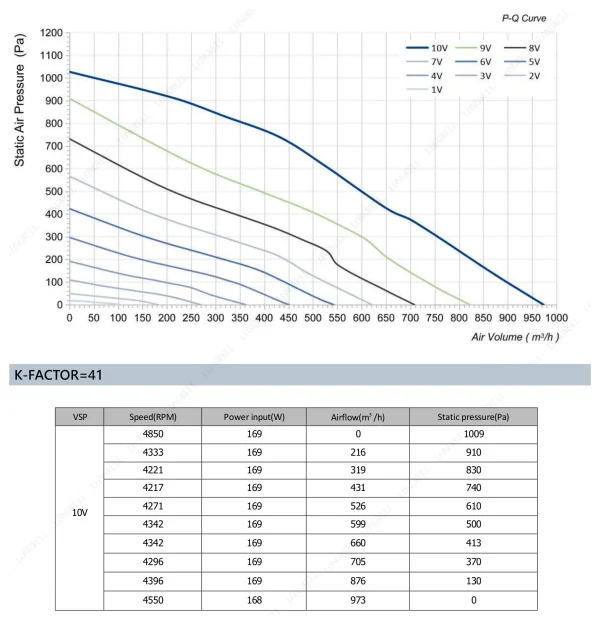

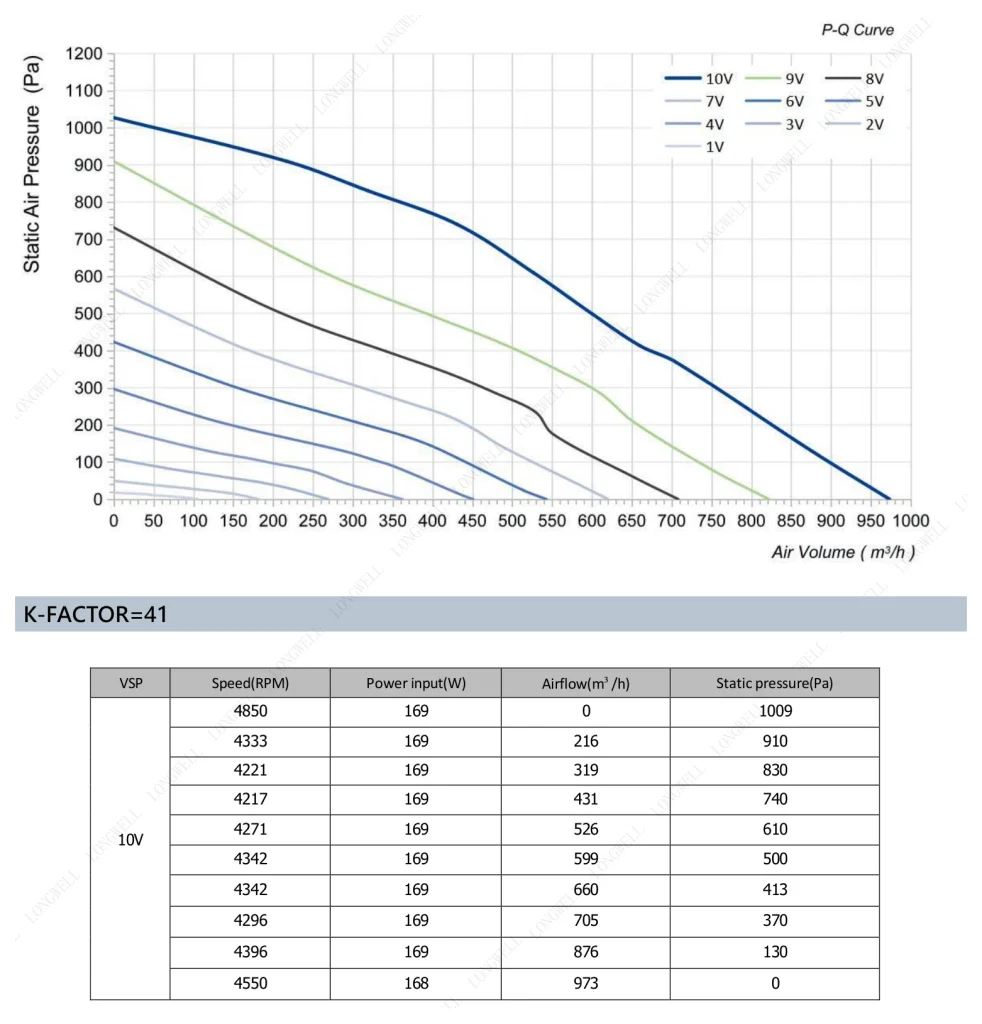

性能曲线（实测） LWBE3G190-072NS-06
产品视频 LWBE3G190-072NS-06
LWBE3G190-072NS-06 产品视频 — 结构、风道与实际运行状态。需要工况实测或第三方检测报告？联系工程师。

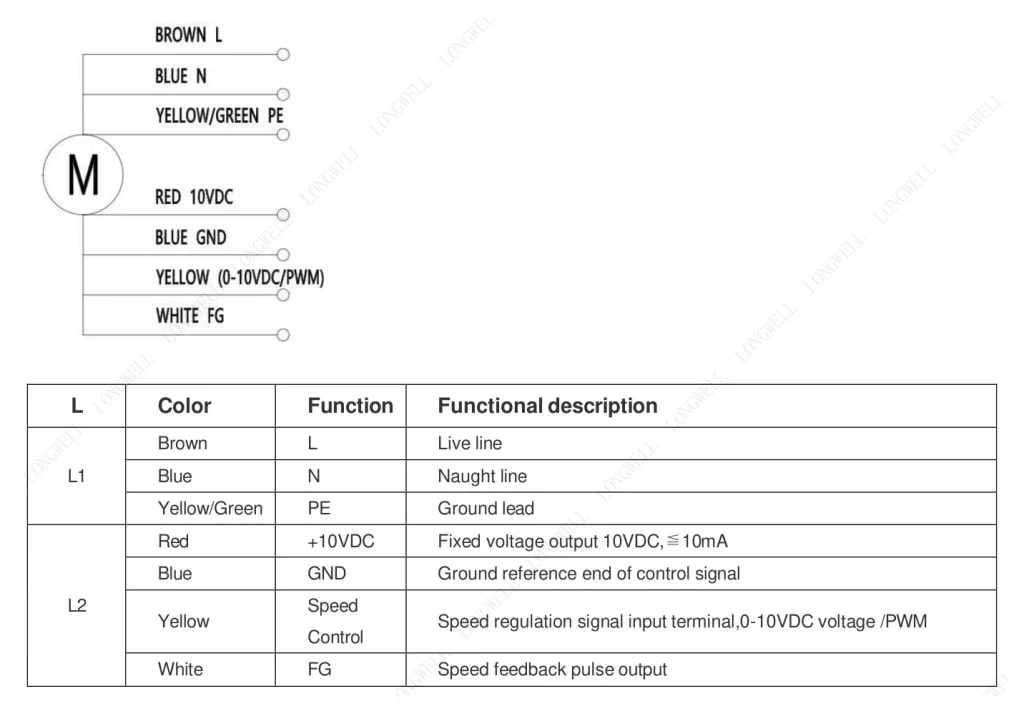

图纸与曲线 LWBE3G190-072NS-06
同规格可选型号（Ø190 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBE3G190-072NS-06 当前 | 973.35 m³/h | 1009.4 Pa | 4100 rpm | 170 W | 72 dB(A) | |
| LWBE3G190-072NU-18 | 638.6 m³/h | 453.2 Pa | 2940 rpm | 64 W | 65 dB(A) | 查看 |
| LWBE3G190-072NS-14 | 638.6 m³/h | 453.2 Pa | 2940 rpm | 64 W | 65 dB(A) | 查看 |
| LWBE3G190-072NS-13 | 813.7 m³/h | 587.1 Pa | 3300 rpm | 87 W | 70 dB(A) | 查看 |

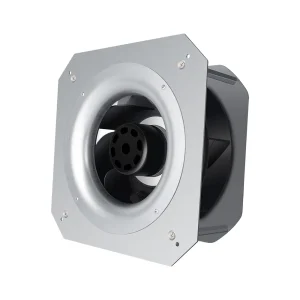

| LWBE3G190-072PS-12 | 851 m³/h | 798 Pa | 4230 rpm | 104 W | 70 dB(A) | 查看 |
| LWBE3G190-072NS-16 | 851 m³/h | 798 Pa | 4230 rpm | 104 W | 70 dB(A) | 查看 |
| LWBE3G190-072NU-19 | 854.9 m³/h | 875.5 Pa | 3800 rpm | 115 W | 71 dB(A) | 查看 |
| LWBE3G190-072NS-15 | 854.9 m³/h | 803.4 Pa | 3700 rpm | 135 W | 70 dB(A) | 查看 |
| LWBE3G190-072NS-12 | 854.9 m³/h | 875.5 Pa | 3800 rpm | 115 W | 71 dB(A) | 查看 |
| LWBE3G190-072NU-20 | 973.35 m³/h | 1009.4 Pa | 4100 rpm | 170 W | 72 dB(A) | 查看 |
LWBE3G190-072NS-06 技术资料
以下资料对应本型号，均为朗伟官方文件。

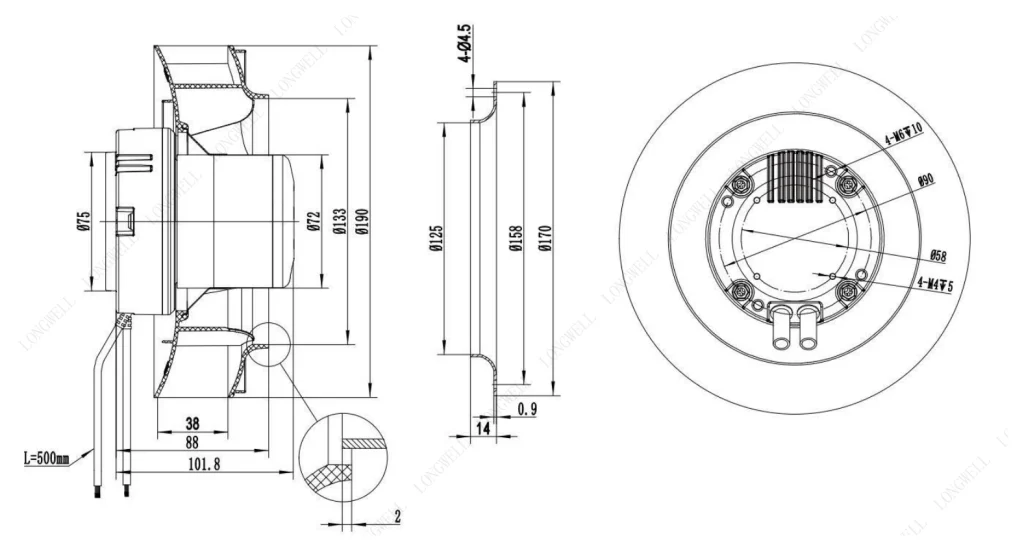

外形尺寸图安装开孔与外形尺寸，含公差标注
LWBE3G190 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档

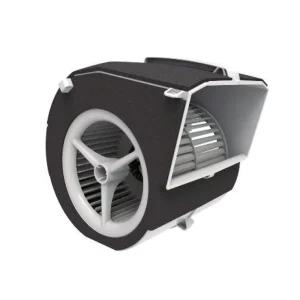

LWFD3G197-072DZ-01Ø197 mm · 1,197 m³/h · 525 Pa相邻直径
LWFA4D200-102NT-01Ø200 mm · 1,236 m³/h · 226.6 Pa相邻直径

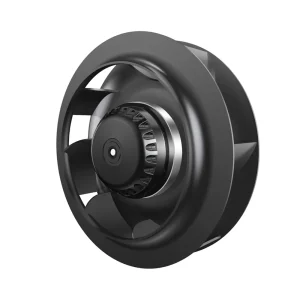

LWBA2E180-092NS-02Ø180 mm · 494 m³/h · 371 Pa相邻直径

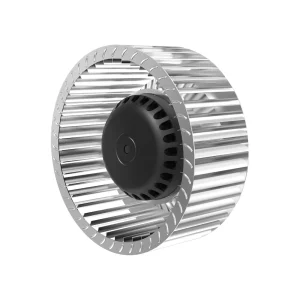

LWFA4E180-092NS-01Ø180 mm · 773 m³/h · 195.7 Pa相邻直径

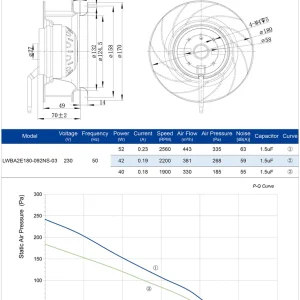

LWBA2E180-092NS-03Ø180 mm · 443 m³/h · 335 Pa相邻直径
