系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø250 mm
- 最大风量1,531 m³/h
- 最大静压785 Pa
- 电压230 V
- 转速3,010 rpm
- 功率140 W
- 噪声72.1 dB(A)

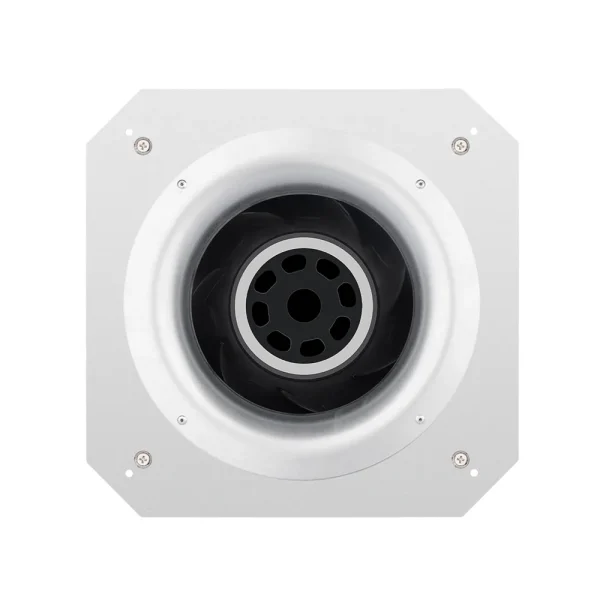

LWBE3G250-092PS-16 RLM 无蜗壳风机（Plenum） Ø250mm
Ø250 mm | EC | 最大风量 1531 m³/h | 最大静压 785 Pa | 噪声 72.1 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBE3G250-092PS-16
LWBE3G250-092PS-16 属于朗伟 RLM 无蜗壳风机（Plenum） 系列，叶轮 Ø250 mm，额定电压 230 V，最大风量约 1531 m³/h，最大静压约 785 Pa。
技术参数
| 型号 Model | LWBE3G250-092PS-16 |
|---|---|
| 系列 | LWBE3G250 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 电流 | 0.6 A |
| 功率 | 140 W |
| 转速 | 3,010 rpm |
| 最大风量 | 1,531 m³/h |
| 最大静压 | 785 Pa |
| 噪声 | 72.1 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø250 mm |
| 转子直径 | 92 mm |
| 叶轮材质 | PA6+GF |
| 防护等级 | IP54 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

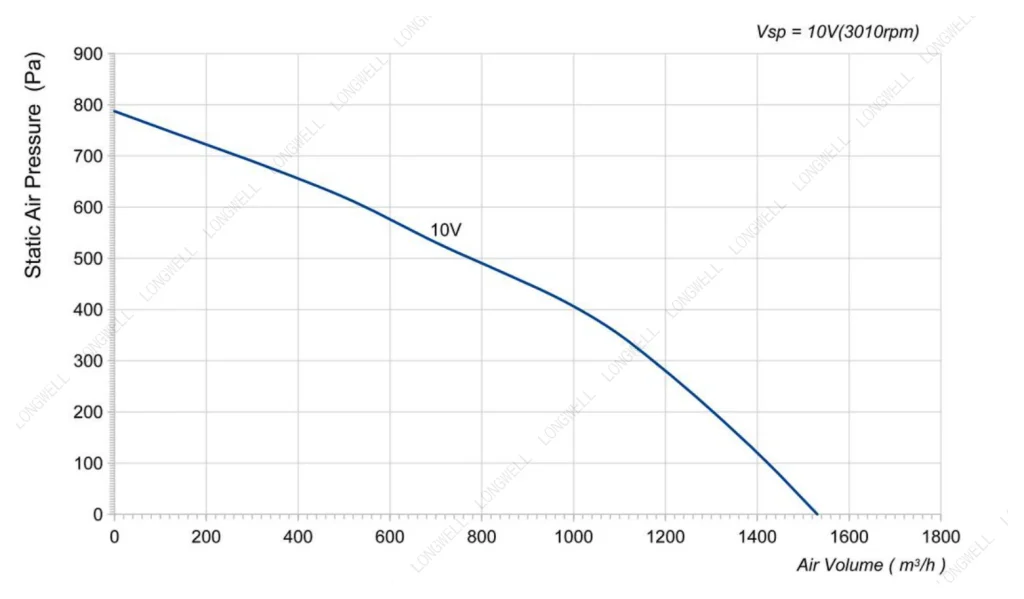

性能曲线（实测） LWBE3G250-092PS-16

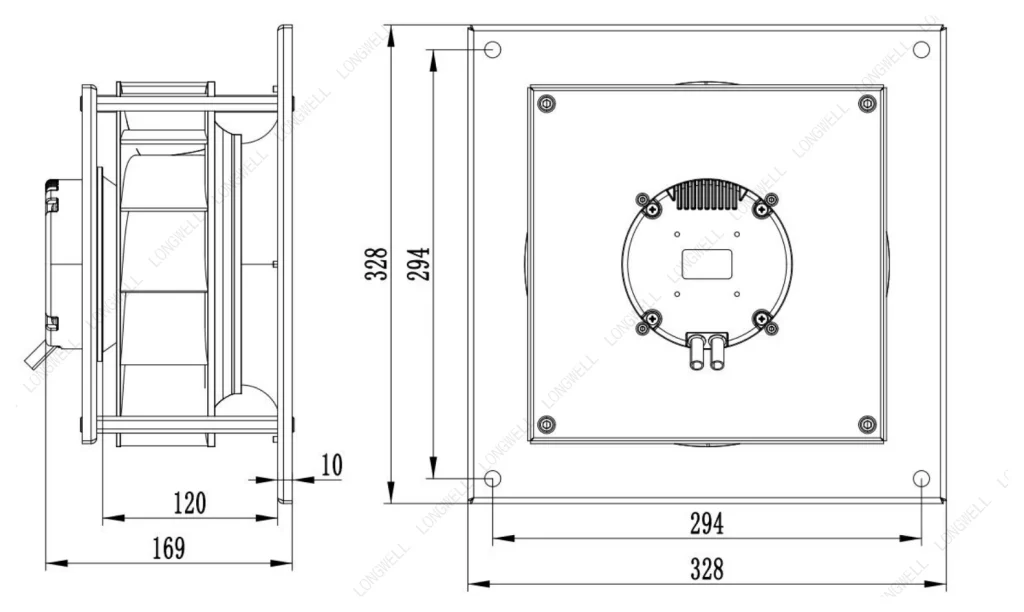

图纸与曲线 LWBE3G250-092PS-16
同规格可选型号（Ø250 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBE3G250-092PS-16 当前 | 1531 m³/h | 785 Pa | 3010 rpm | 140 W | 72.1 dB(A) | |
| LWBE3G250-072PS-15 | 1215 m³/h | 391 Pa | 2150 rpm | 90 W | 68 dB(A) | 查看 |
| LWDE-250 (10")U-MWN-01 | 1219 m³/h | 见曲线 | 3000 rpm | 195 W | 69 dB(A) | 查看 |
| LWDE-250 (10")U-MWN-03 | 1219 m³/h | 见曲线 | 3000 rpm | 195 W | 62 dB(A) | 查看 |
| LWDE-250S-MBN-07 | 1231 m³/h | 1030 Pa | 2700 rpm | 170 W | 71 dB(A) | 查看 |
| LWBE3G250-092PS-21 | 1421 m³/h | 556 Pa | 2600 rpm | 170 W | 69 dB(A) | 查看 |
| LWBE3G250-072PS-17 | 1421 m³/h | 639 Pa | 2760 rpm | 140 W | 77 dB(A) | 查看 |
| LWBE3G250-102PS-22 | 1524 m³/h | 773 Pa | 3150 rpm | 240 W | 78 dB(A) | 查看 |
| LWBE3G250-102PS-24 | 1700 m³/h | 1082 Pa | 3500 rpm | 370 W | 82 dB(A) | 查看 |
| LWBE3G250-092PS-20 | 1730 m³/h | 525 Pa | 2500 rpm | 145 W | 74 dB(A) | 查看 |
| LWBE3G250-102PS-23 | 1751 m³/h | 824 Pa | 3170 rpm | 270 W | 84 dB(A) | 查看 |
| LWDE-250 (10")S-MWN-02 | 2075 m³/h | 见曲线 | 3000 rpm | 195 W | 69 dB(A) | 查看 |
| LWDE-250 (10")S-MWN-04 | 2075 m³/h | 见曲线 | 3000 rpm | 195 W | 62 dB(A) | 查看 |

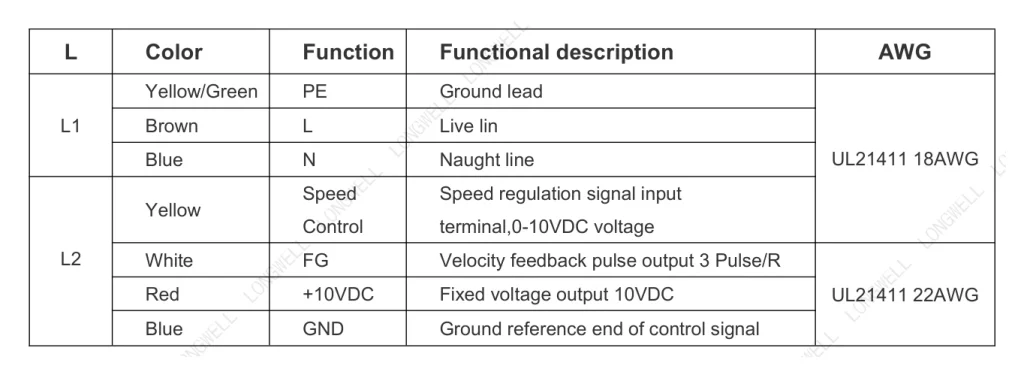

LWBE3G250-092PS-16 技术资料
