系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø280 mm
- 最大风量2,472 m³/h
- 最大静压1,051 Pa
- 电压230 V
- 转速3,100 rpm
- 功率475 W
- 噪声82 dB(A)

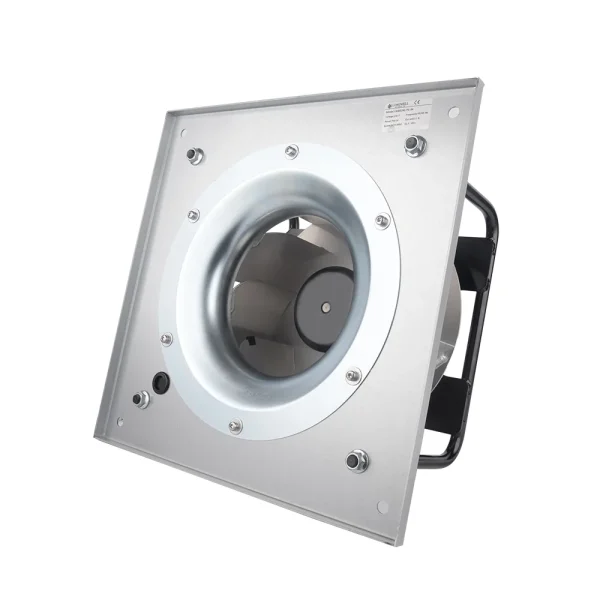

LWBE3G280-102PS-18 RLM 无蜗壳风机（Plenum） Ø280mm
Ø280 mm | EC | 最大风量 2472 m³/h | 最大静压 1051 Pa | 噪声 82 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBE3G280-102PS-18
LWBE3G280-102PS-18 属于朗伟 RLM 无蜗壳风机（Plenum） 系列，叶轮 Ø280 mm，额定电压 230 V，最大风量约 2472 m³/h，最大静压约 1051 Pa。
技术参数
| 型号 Model | LWBE3G280-102PS-18 |
|---|---|
| 系列 | LWBE3G280 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 电流 | 3.1 A |
| 功率 | 475 W |
| 转速 | 3,100 rpm |
| 最大风量 | 2,472 m³/h |
| 最大静压 | 1,051 Pa |
| 噪声 | 82 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø280 mm |
| 转子直径 | 102 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP44 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

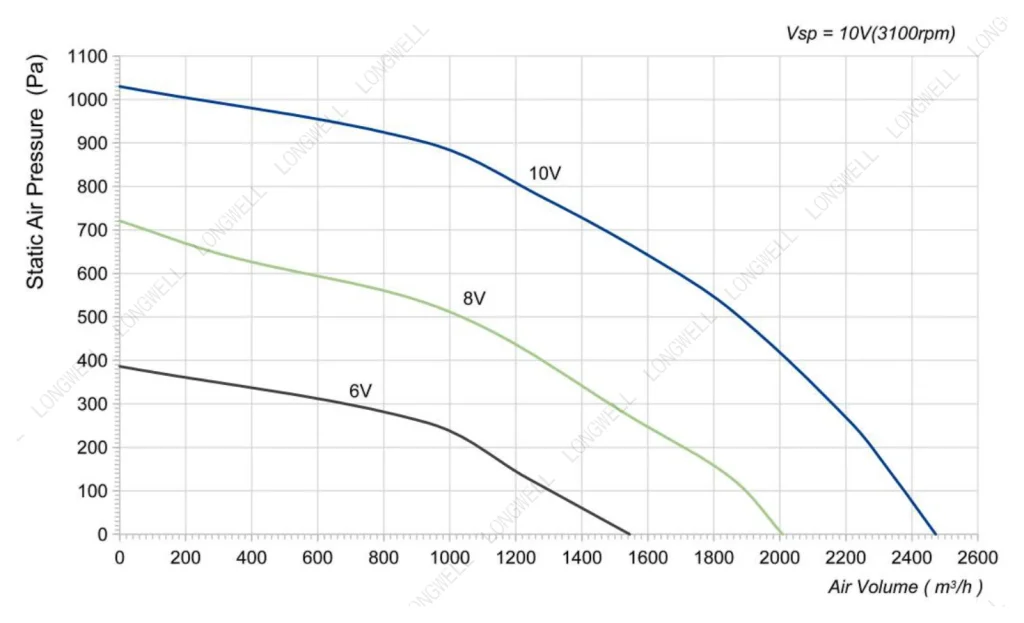

性能曲线（实测） LWBE3G280-102PS-18

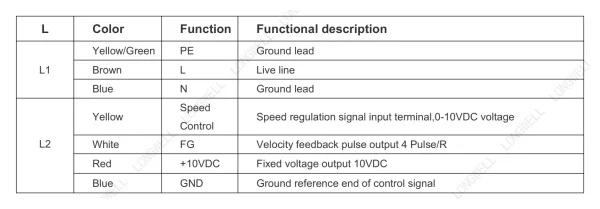

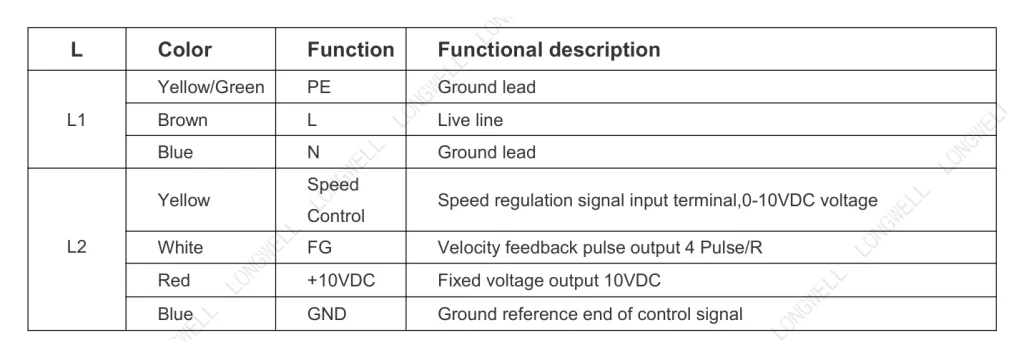

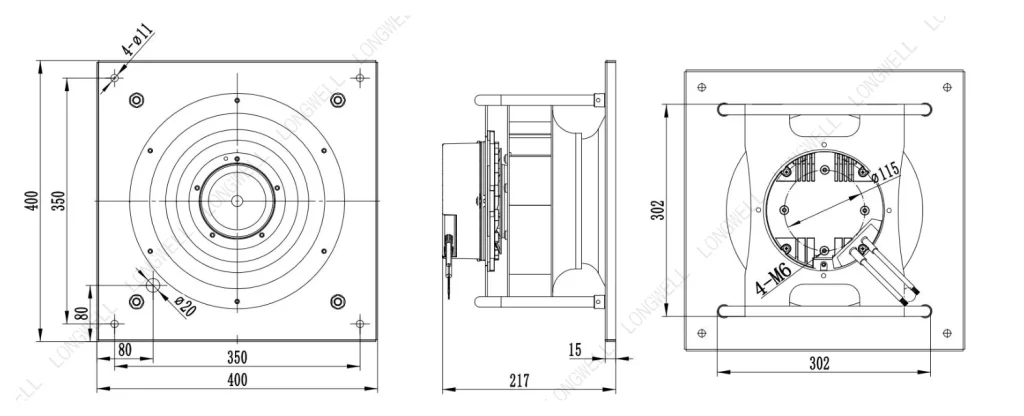

图纸与曲线 LWBE3G280-102PS-18
同规格可选型号（Ø280 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBE3G280-102PS-18 当前 | 2472 m³/h | 1051 Pa | 3100 rpm | 475 W | 82 dB(A) | |
| LWBE3G280-092PS-14 | 1743 m³/h | 481 Pa | 2200 rpm | 105 W | 69 dB(A) | 查看 |
| LWBE3G280-092PS-15 | 1813 m³/h | 680 Pa | 2600 rpm | 165 W | 74 dB(A) | 查看 |
| LWBE3G280-092PS-13 | 2019 m³/h | 546 Pa | 2200 rpm | 180 W | 72 dB(A) | 查看 |
| LWBE3G280-102PS-16 | 2318 m³/h | 824 Pa | 2760 rpm | 340 W | 78 dB(A) | 查看 |
| LWBE3G280-102NS-15 | 2472 m³/h | 1051 Pa | 3100 rpm | 475 W | 82 dB(A) | 查看 |
| LWBE3G280-138PT-05 | 3028 m³/h | 886 Pa | 3000 rpm | 860 W | 85 dB(A) | 查看 |
| LWBE3G280-138NT-03 | 3028 m³/h | 886 Pa | 3000 rpm | 860 W | 85 dB(A) | 查看 |
| LWBE3G280-102PS-19 | 3039 m³/h | 1102 Pa | 3000 rpm | 625 W | 82 dB(A) | 查看 |
| LWBE3G280-102NS-19 | 3039 m³/h | 1102 Pa | 3000 rpm | 625 W | 82 dB(A) | 查看 |
| LWBE3G280-138PT-06 | 3790 m³/h | 1421 Pa | 3500 rpm | 1355 W | 89 dB(A) | 查看 |
| LWBE3G280-138NT-18 | 3790 m³/h | 1421 Pa | 3500 rpm | 1355 W | 89 dB(A) | 查看 |
| LWFE3G280-102PT-08 | 4377.5 m³/h | 1751 Pa | 3370 rpm | 1100 W | 78 dB(A) | 查看 |
LWBE3G280-102PS-18 技术资料
以下资料对应本型号，均为朗伟官方文件。
LWBE3G280 系列其他型号同叶轮、不同转速或接线方式
LWBE3G280-138PT-06Ø280 mm · 3,790 m³/h · 1421 Pa同系列
LWBE3G280-138PT-05Ø280 mm · 3,028 m³/h · 886 Pa同系列
LWBE3G280-102PS-19Ø280 mm · 3,039 m³/h · 1102 Pa同系列
LWBE3G280-102PS-16Ø280 mm · 2,318 m³/h · 824 Pa同系列
LWBE3G280-092PS-15Ø280 mm · 1,813 m³/h · 680 Pa同系列
LWBE3G280-092PS-14Ø280 mm · 1,743 m³/h · 481 Pa同系列相邻机号风量不够或偏大时的上下一档
LWBE3G270-092NU-01Ø270 mm · 1,545 m³/h · 332 Pa相邻直径
LWBE3G270-092NS-02Ø270 mm · 1,545 m³/h · 332 Pa相邻直径
LWFA6E300-138DS-01Ø300 mm · 1,596 m³/h · 368 Pa相邻直径
LWBE3G250-092PS-16Ø250 mm · 1,531 m³/h · 785 Pa相邻直径
LWFA4E250-138NS-02Ø250 mm · 2,575 m³/h · 401.7 Pa相邻直径
LWBE3G250-072PS-17Ø250 mm · 1,421 m³/h · 639 Pa相邻直径相近工况的其他选择风量接近、结构不同的替代机型
LWFA4D250-138ST-02Ø250 mm · 2,472 m³/h · 391.4 Pa工况相近

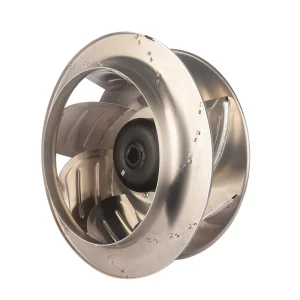

LWBE3G250-102NS-10Ø250 mm · 2,472 m³/h · 1545 Pa工况相近

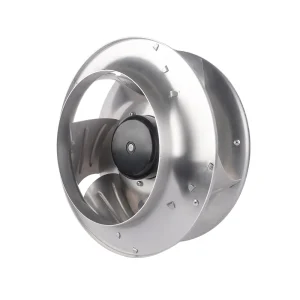

LWBE3G250-102NU-36Ø250 mm · 2,472 m³/h · 1463 Pa工况相近
LWBE3G280-102NS-15Ø280 mm · 2,472 m³/h · 1051 Pa工况相近

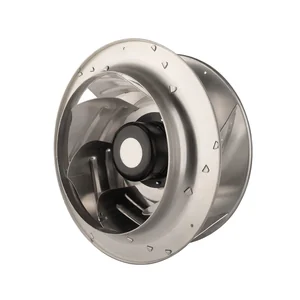

LWBE3G355-092NS-19Ø355 mm · 2,472 m³/h · 350.2 Pa工况相近
LWBE3G355-092PS-15Ø355 mm · 2,472 m³/h · 350 Pa工况相近看全部同类产品：EC 无蜗壳风机（Plenum） · 按工况点选型
