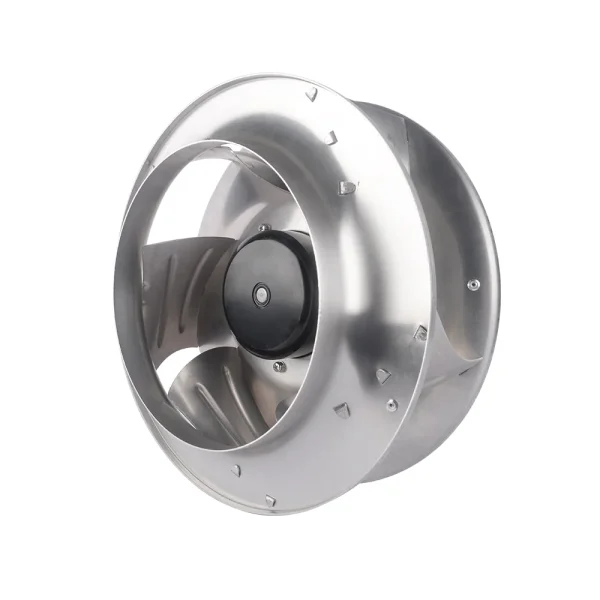

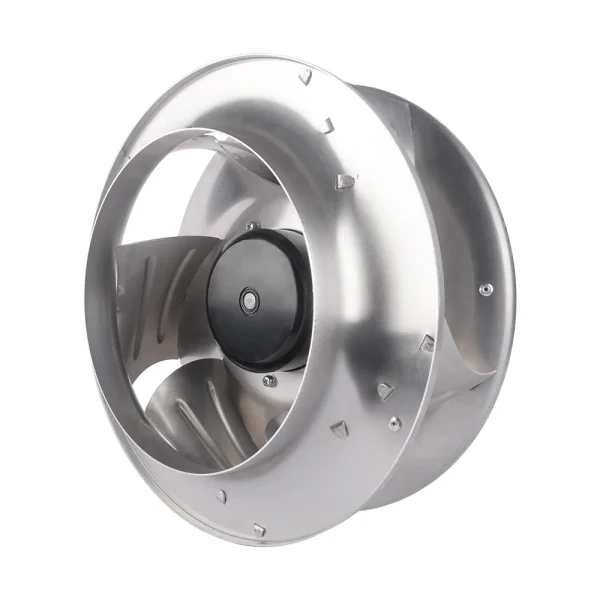

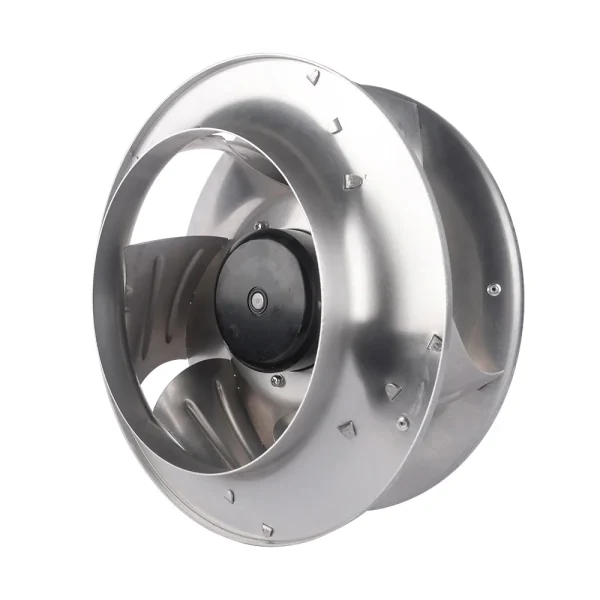

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø310 mm
- 最大风量2,523.5 m³/h
- 最大静压669.5 Pa
- 电压230 V
- 转速2,050 rpm
- 功率220 W
- 噪声66 dB(A)
LWBE3G310-092NS-23 后倾式离心风机 Ø310mm
Ø310 mm | EC | 最大风量 2523.5 m³/h | 最大静压 669.5 Pa | 噪声 66 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBE3G310-092NS-23
LWBE3G310-092NS-23 属于朗伟 后倾式离心风机 系列，叶轮 Ø310 mm，额定电压 230 V，最大风量约 2523.5 m³/h，最大静压约 669.5 Pa。
技术参数
| 型号 Model | LWBE3G310-092NS-23 |
|---|---|
| 系列 | LWBE3G310 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 电流 | 1.55 A |
| 功率 | 220 W |
| 转速 | 2,050 rpm |
| 最大风量 | 2,523.5 m³/h |
| 最大静压 | 669.5 Pa |
| 噪声 | 66 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø310 mm |
| 转子直径 | 92 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP55 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

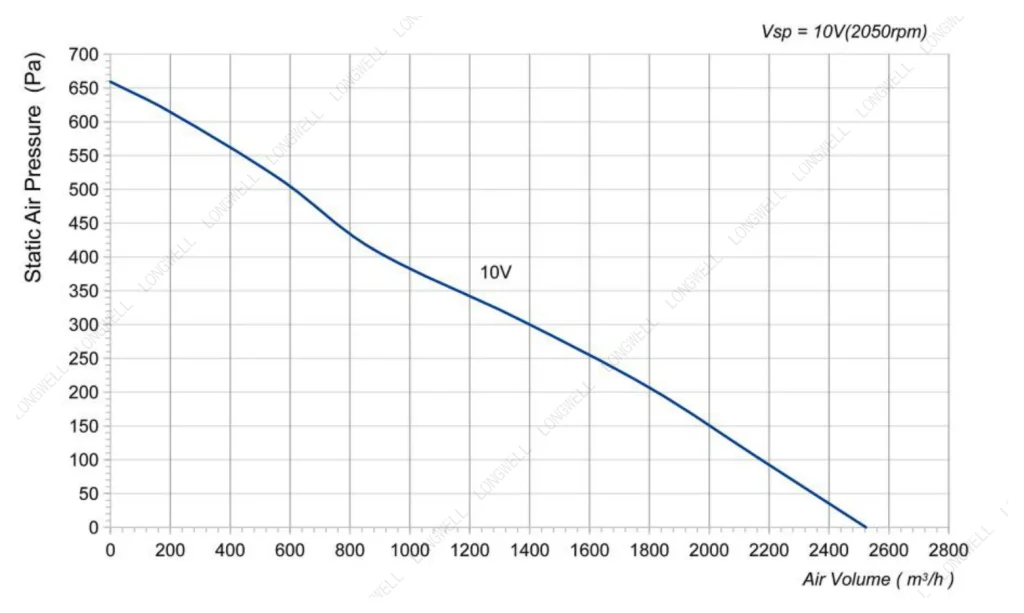

性能曲线（实测） LWBE3G310-092NS-23
图纸与曲线 LWBE3G310-092NS-23
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWBE3G310-092NS-23 图纸
同规格可选型号（Ø310 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBE3G310-092NS-23 当前 | 2523.5 m³/h | 669.5 Pa | 2050 rpm | 220 W | 66 dB(A) | |
| LWBE3G310-092PS-11 | 2235 m³/h | 474 Pa | 1850 rpm | 160 W | 75 dB(A) | 查看 |
| LWBE3G310-092PS-12 | 2410 m³/h | 443 Pa | 1750 rpm | 150 W | 75 dB(A) | 查看 |
| LWBE3G310-102PS-02 | 2869 m³/h | 630 Pa | 2150 rpm | 285 W | 70 dB(A) | 查看 |
| LWBE3G310-102PS-16 | 2884 m³/h | 963 Pa | 2600 rpm | 450 W | 78 dB(A) | 查看 |
| LWBE3G310-102NS-18 | 2884 m³/h | 963 Pa | 2600 rpm | 450 W | 78 dB(A) | 查看 |
| LWBE3G310-102PS-15 | 2936 m³/h | 700 Pa | 2300 rpm | 370 W | 76 dB(A) | 查看 |
| LWBE3G310-102NS-19 | 2936 m³/h | 700 Pa | 2300 rpm | 370 W | 76 dB(A) | 查看 |
| LWBE3G310-138PT-04 | 4398 m³/h | 824 Pa | 2600 rpm | 980 W | 74 dB(A) | 查看 |
| LWBE3G310-138NT-05 | 4398.1 m³/h | 824 Pa | 2600 rpm | 980 W | 74 dB(A) | 查看 |
| LWFE3G310-102PT-09 | 5150 m³/h | 1730.4 Pa | 3000 rpm | 1100 W | 85 dB(A) | 查看 |
| LWBE3G310-138NT-25 | 5592.9 m³/h | 1082 Pa | 3300 rpm | 1588 W | 92 dB(A) | 查看 |
| LWBE3G310-138PT-10 | 5593 m³/h | 1082 Pa | 3300 rpm | 1588 W | 92 dB(A) | 查看 |
LWBE3G310-092NS-23 技术资料
以下资料对应本型号，均为朗伟官方文件。

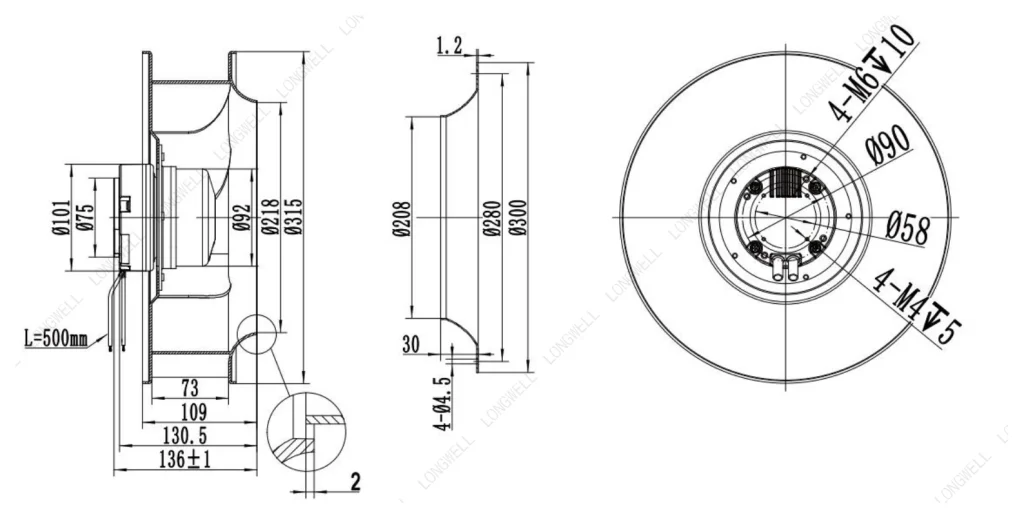

外形尺寸图安装开孔与外形尺寸，含公差标注
