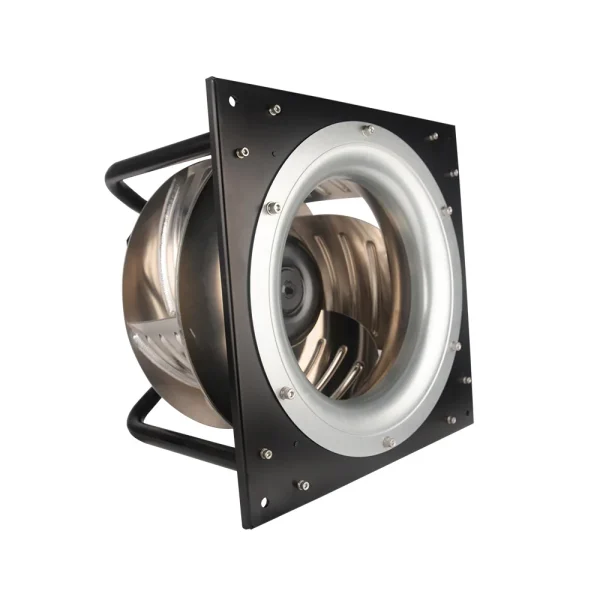

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø355 mm
- 最大风量6,756 m³/h
- 最大静压2,524 Pa
- 电压380 V
- 转速3,800 rpm
- 功率3,100 W
- 噪声96 dB(A)
LWBE3G355-188PT-26 RLM 无蜗壳风机（Plenum） Ø355mm
Ø355 mm | EC | 最大风量 6756 m³/h | 最大静压 2524 Pa | 噪声 96 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBE3G355-188PT-26
LWBE3G355-188PT-26 属于朗伟 RLM 无蜗壳风机（Plenum） 系列，叶轮 Ø355 mm，额定电压 380 V，最大风量约 6756 m³/h，最大静压约 2524 Pa。
技术参数
| 型号 Model | LWBE3G355-188PT-26 |
|---|---|
| 系列 | LWBE3G355 |
| 电机类型 | EC |
| 相数 | 三相 |
| 额定电压 | 380 V |
| 频率 | 50 Hz |
| 电流 | 5.2 A |
| 功率 | 3,100 W |
| 转速 | 3,800 rpm |
| 最大风量 | 6,756 m³/h |
| 最大静压 | 2,524 Pa |
| 噪声 | 96 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø355 mm |
| 转子直径 | 188 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP44 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

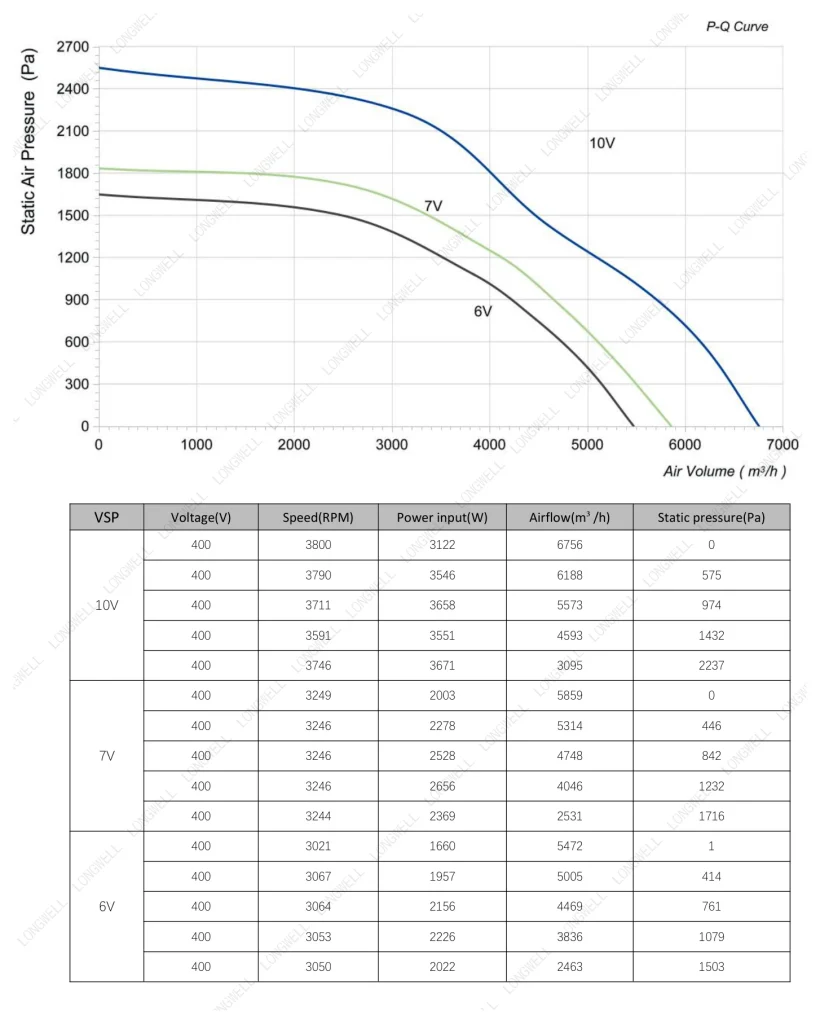

性能曲线（实测） LWBE3G355-188PT-26

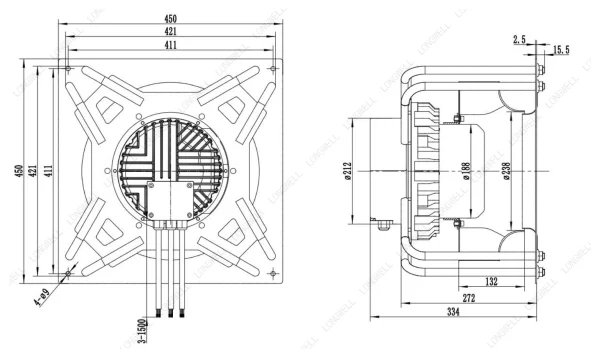

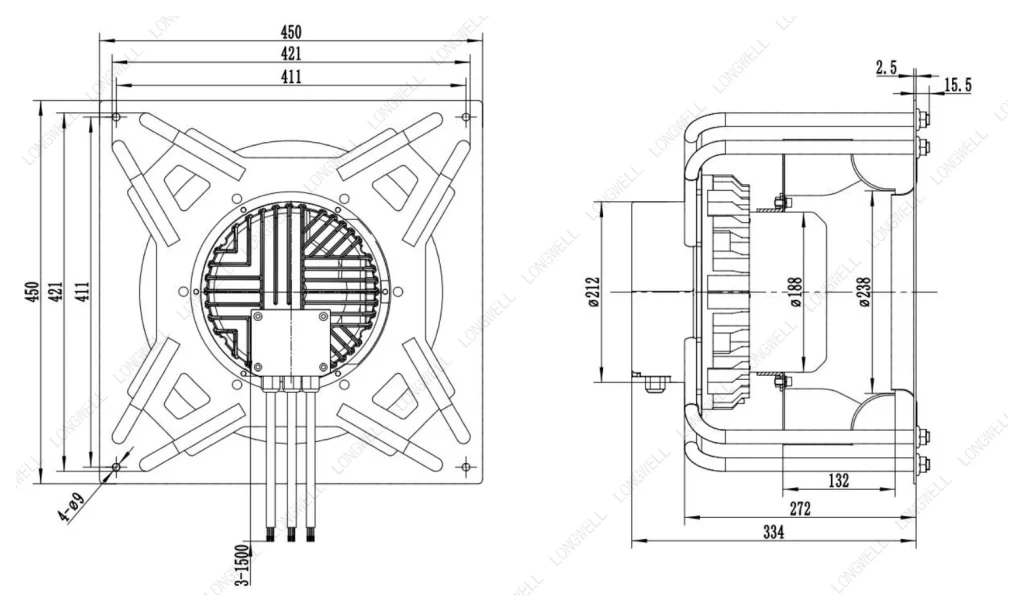

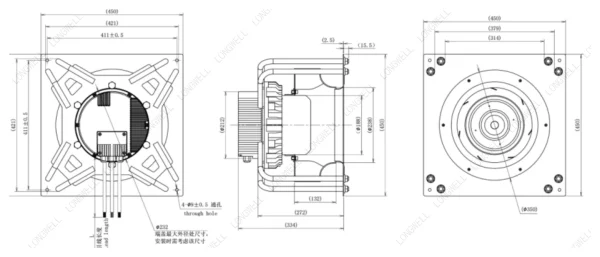

图纸与曲线 LWBE3G355-188PT-26
同规格可选型号（Ø355 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBE3G355-188PT-26 当前 | 6756 m³/h | 2524 Pa | 3800 rpm | 3100 W | 96 dB(A) | |
| LWBE3G355-092PS-15 | 2472 m³/h | 350 Pa | 1400 rpm | 120 W | 68 dB(A) | 查看 |
| LWBE3G355-102PS-17 | 3142 m³/h | 670 Pa | 1900 rpm | 330 W | 77 dB(A) | 查看 |
| LWDE-355 (14")U-MWN-03 | 3467 m³/h | 见曲线 | 2800 rpm | 659 W | 67 dB(A) | 查看 |
| LWBE3G355-102PS-16 | 3554 m³/h | 618 Pa | 1800 rpm | 285 W | 76 dB(A) | 查看 |
| LWBE3G355-102PS-18 | 3915 m³/h | 770 Pa | 2050 rpm | 423 W | 74 dB(A) | 查看 |
| LWBE3G355-138PT-20 | 5356 m³/h | 639 Pa | 2100 rpm | 990 W | 79 dB(A) | 查看 |
| LWFE3G355-102PT-10 | 6180 m³/h | 1751 Pa | 2550 rpm | 1100 W | 86 dB(A) | 查看 |
| LWDE-355 (14")S-MWN-04 | 6200 m³/h | 见曲线 | 2800 rpm | 659 W | 67 dB(A) | 查看 |
| LWBE3G355-138PT-12 | 6249 m³/h | 1353 Pa | 2710 rpm | 1100 W | 77 dB(A) | 查看 |

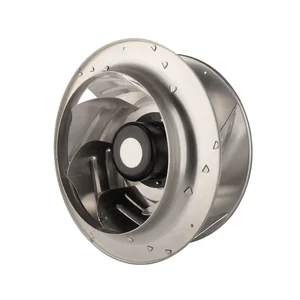

| LWBE3G355-188NT-29 | 6756 m³/h | 2523.5 Pa | 3800 rpm | 3100 W | 96 dB(A) | 查看 |
| LWBE3G355-138PT-05 | 7045 m³/h | 830 Pa | 2700 rpm | 1700 W | 81 dB(A) | 查看 |
| LWBE3G355-188PT-11 | 8034 m³/h | 1545 Pa | 3200 rpm | 3090 W | 96 dB(A) | 查看 |
