系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø400 mm
- 最大风量3,554 m³/h
- 最大静压546 Pa
- 电压230 V
- 转速1,460 rpm
- 功率300 W
- 噪声76 dB(A)

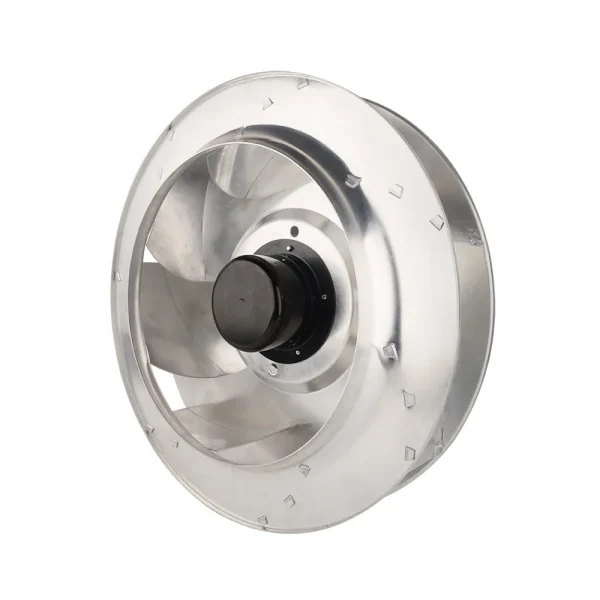

LWBE3G400-102NS-16 后倾式离心风机 Ø400mm
Ø400 mm | EC | 最大风量 3554 m³/h | 最大静压 546 Pa | 噪声 76 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBE3G400-102NS-16
LWBE3G400-102NS-16 属于朗伟 后倾式离心风机 系列，叶轮 Ø400 mm，额定电压 230 V，最大风量约 3554 m³/h，最大静压约 546 Pa。
技术参数
| 型号 Model | LWBE3G400-102NS-16 |
|---|---|
| 系列 | LWBE3G400 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 电流 | 2.1 A |
| 功率 | 300 W |
| 转速 | 1,460 rpm |
| 最大风量 | 3,554 m³/h |
| 最大静压 | 546 Pa |
| 噪声 | 76 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø400 mm |
| 转子直径 | 102 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP44 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

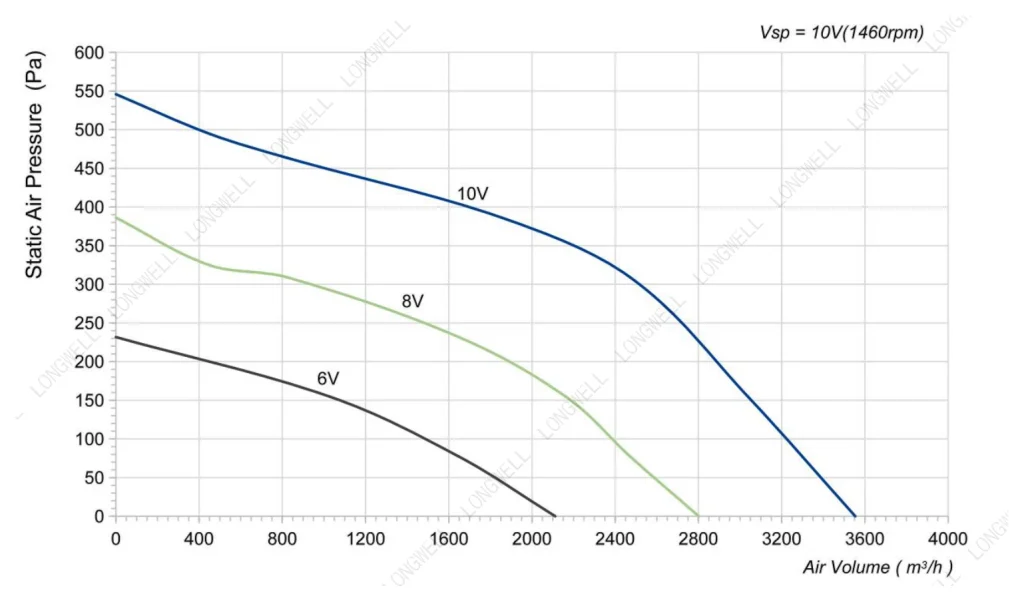

性能曲线（实测） LWBE3G400-102NS-16

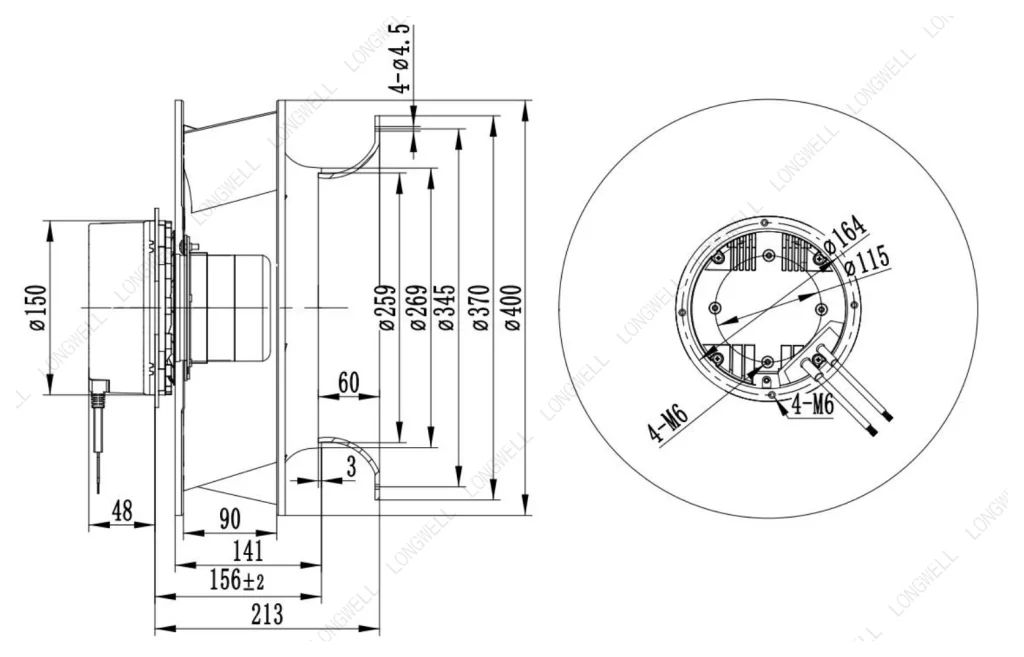

图纸与曲线 LWBE3G400-102NS-16
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWBE3G400-102NS-16 图纸
同规格可选型号（Ø400 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBE3G400-102NS-16 当前 | 3554 m³/h | 546 Pa | 1460 rpm | 300 W | 76 dB(A) | |
| LWBE3G400-102PS-11 | 3554 m³/h | 546 Pa | 1460 rpm | 300 W | 76 dB(A) | 查看 |
| LWBE3G400-102PS-01 | 3914 m³/h | 556 Pa | 1430 rpm | 330 W | 70 dB(A) | 查看 |
| LWDE-400 (16")U-MWN-01 | 4032 m³/h | 见曲线 | 2800 rpm | 1200 W | 81 dB(A) | 查看 |
| LWDE-400 (16")U-MWN-03 | 4032 m³/h | 见曲线 | 2800 rpm | 1200 W | 70 dB(A) | 查看 |
| LWBE3G400-102PS-09 | 4463 m³/h | 420 Pa | 1250 rpm | 297 W | — | 查看 |
| LWBE3G400-102PS-10 | 5615 m³/h | 622 Pa | 1520 rpm | 500 W | — | 查看 |
| LWDE-400 (16")S-MWN-02 | 6850 m³/h | 见曲线 | 2800 rpm | 1200 W | 81 dB(A) | 查看 |
| LWDE-400 (16")S-MWN-04 | 6850 m³/h | 见曲线 | 2800 rpm | 1200 W | 70 dB(A) | 查看 |
| LWBE3G400-138PT-04 | 7459 m³/h | 840 Pa | 2060 rpm | 1100 W | 77 dB(A) | 查看 |
| LWBE3G400-138NT-12 | 7459 m³/h | 840 Pa | 1100 rpm | 1480 W | 71 dB(A) | 查看 |
| LWBE3G400-188PT-07 | 9682 m³/h | 1627 Pa | 2650 rpm | 2060 W | 84 dB(A) | 查看 |
| LWBE3G400-188NT-17 | 9682 m³/h | 1627 Pa | 2650 rpm | 2060 W | 84 dB(A) | 查看 |
