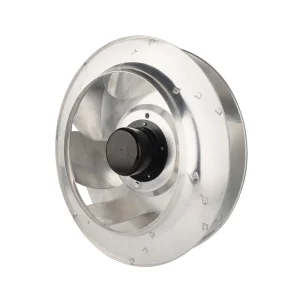

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø450 mm
- 最大风量7,467.5 m³/h
- 最大静压1,030 Pa
- 电压230 V
- 转速1,450 rpm
- 功率700 W
- 噪声80 dB(A)

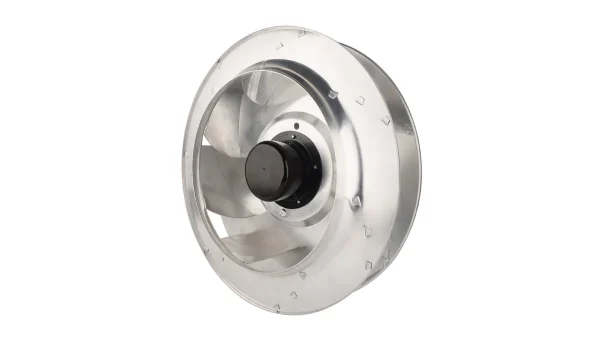

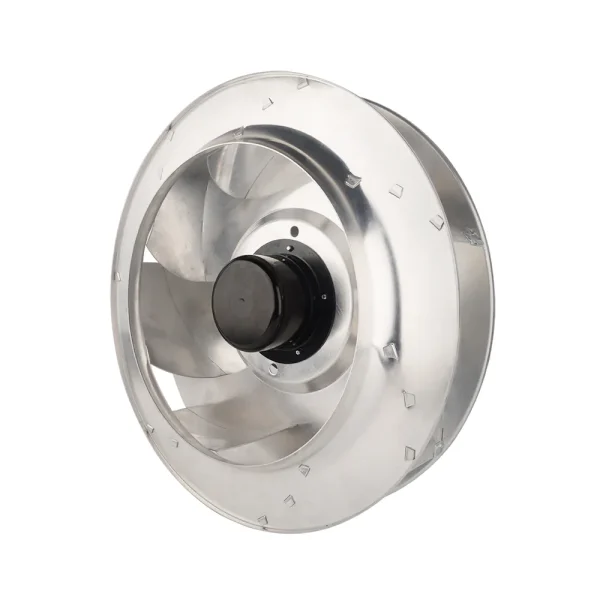

LWBE3G450-102NS-19 后倾式离心风机 Ø450mm
Ø450 mm | EC | 最大风量 7467.5 m³/h | 最大静压 1030 Pa | 噪声 70 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBE3G450-102NS-19
LWBE3G450-102NS-19 属于朗伟 后倾式离心风机 系列，叶轮 Ø450 mm，额定电压 230 V，最大风量约 7467.5 m³/h，最大静压约 1030 Pa。
技术参数
| 型号 Model | LWBE3G450-102NS-19 |
|---|---|
| 系列 | LWBE3G450 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 电流 | 3.1 A |
| 功率 | 700 W |
| 转速 | 1,450 rpm |
| 最大风量 | 7,467.5 m³/h |
| 最大静压 | 1,030 Pa |
| 噪声 | 80 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø450 mm |
| 转子直径 | 102 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP55 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

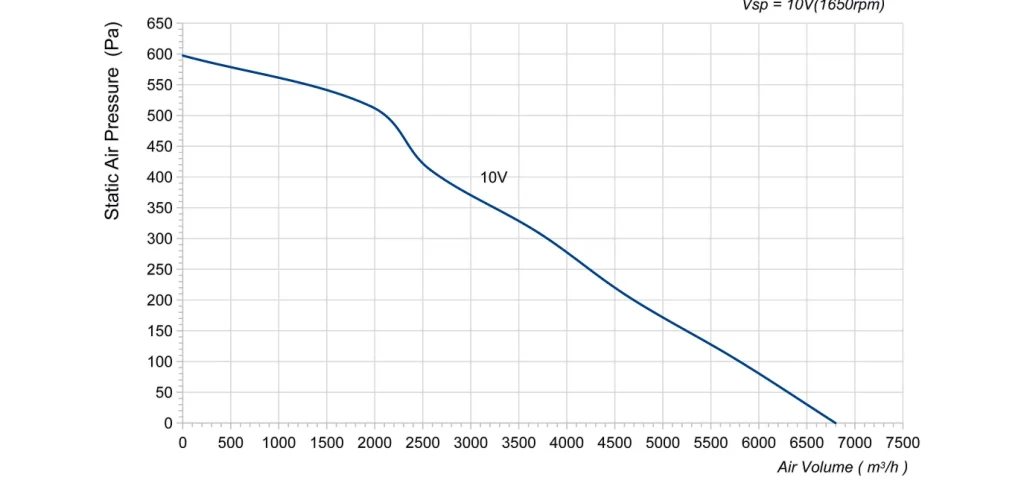

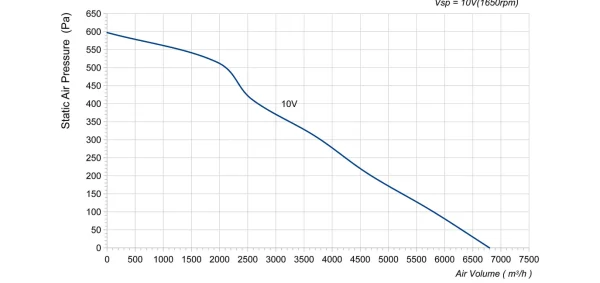

性能曲线（实测） LWBE3G450-102NS-19
图纸与曲线 LWBE3G450-102NS-19
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWBE3G450-102NS-19 图纸
同规格可选型号（Ø450 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBE3G450-102NS-19 当前 | 7467.5 m³/h | 1030 Pa | 1450 rpm | 700 W | 80 dB(A) | |
| LWBE3G450-138PT-12 | 5329 m³/h | 452 Pa | 1200 rpm | 386 W | — | 查看 |
| LWBE3G450-138PT-13 | 7182 m³/h | 730 Pa | 1610 rpm | 900 W | — | 查看 |
| LWBE3G450-188PT-07 | 7425 m³/h | 1568 Pa | 2400 rpm | 1590 W | — | 查看 |
| LWBE3G450-138PT-04 | 7828 m³/h | 824 Pa | 1720 rpm | 910 W | 79 dB(A) | 查看 |
| LWBE3G450-188PT-08 | 8019 m³/h | 1802 Pa | 2600 rpm | 2060 W | — | 查看 |
| LWBE3G450-188NT-16 | 8019 m³/h | 1802 Pa | 2600 rpm | 2060 W | 74 dB(A) | 查看 |
| LWFE3G450-102PT-06 | 8652 m³/h | 1390.5 Pa | 1500 rpm | 1100 W | 85 dB(A) | 查看 |
| LWBE3G450-188PT-09 | 8661 m³/h | 2114 Pa | 2800 rpm | 2595 W | — | 查看 |
| LWBE3G450-188NT-17 | 8661 m³/h | 2114 Pa | 2800 rpm | 2595 W | 85 dB(A) | 查看 |
| LWBE3G450-188PT-16 | 8985 m³/h | 840 Pa | 2600 rpm | 2400 W | — | 查看 |
| LWBE3G450-188NT-22 | 10752 m³/h | 1669 Pa | 2400 rpm | 2400 W | 92 dB(A) | 查看 |
| LWBE3G450-188NT-21 | 12647 m³/h | 2342 Pa | 2800 rpm | 4600 W | 96 dB(A) | 查看 |
LWBE3G450-102NS-19 技术资料
以下资料对应本型号，均为朗伟官方文件。

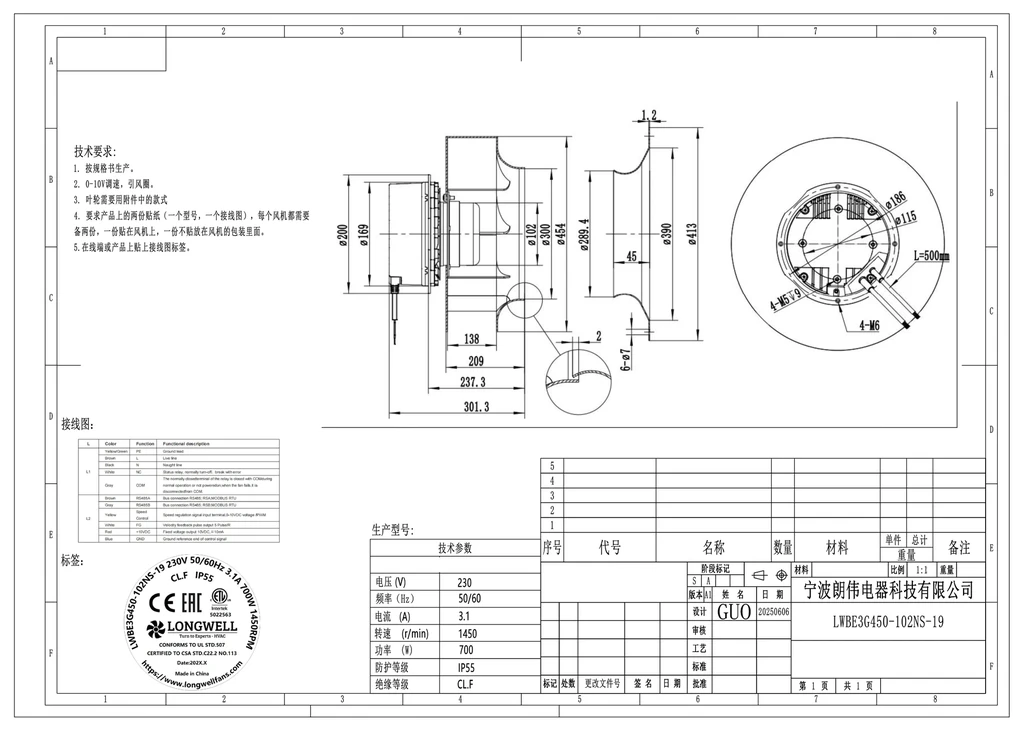

外形尺寸图安装开孔与外形尺寸，含公差标注
技术规格书完整电气与性能参数、认证与标准
性能数据表风量-风压实测数据
