系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø50 mm
- 最大风量114 m³/h
- 最大静压30 Pa
- 电压230 V
- 转速2,000 rpm
- 功率11 W
- 噪声38 dB(A)

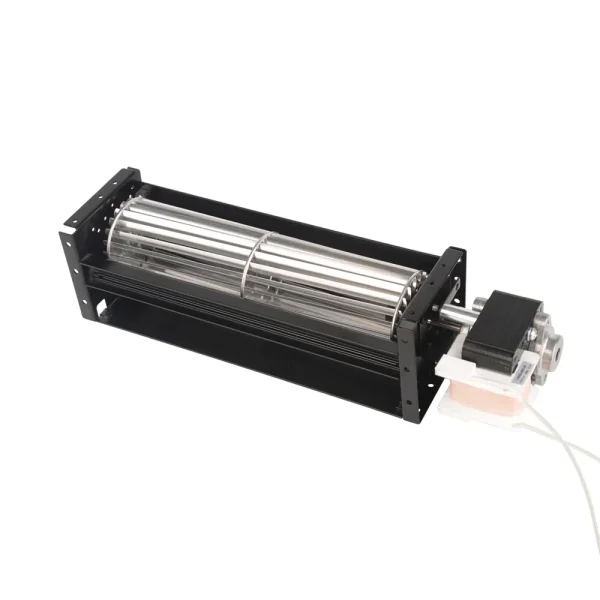

LWCA-50190SN-07 AC 贯流风机 Ø50mm
Ø50 mm | AC | 最大风量 114 m³/h | 最大静压 30 Pa | 噪声 38 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWCA-50190SN-07
LWCA-50190SN-07 属于朗伟 AC 贯流风机 系列，规格 Ø50 mm，额定电压 230 V，最大风量约 114 m³/h，最大静压约 30 Pa。
技术参数
| 型号 Model | LWCA-50190SN-07 |
|---|---|
| 系列 | LWCA50190 |
| 电机类型 | AC |
| 相数 | 单相 |
| 进风型式 | 单进风规格书 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 功率 | 11 W |
| 转速 | 2,000 rpm |
| 最大风量 | 114 m³/h |
| 最大静压 | 30 Pa |
| 噪声 | 38 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø50 mm |
| 出风口长度 | 198mm规格书 |
| 叶轮材质 | Aluminum alloy |
| 绝缘等级 | B/F/H |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

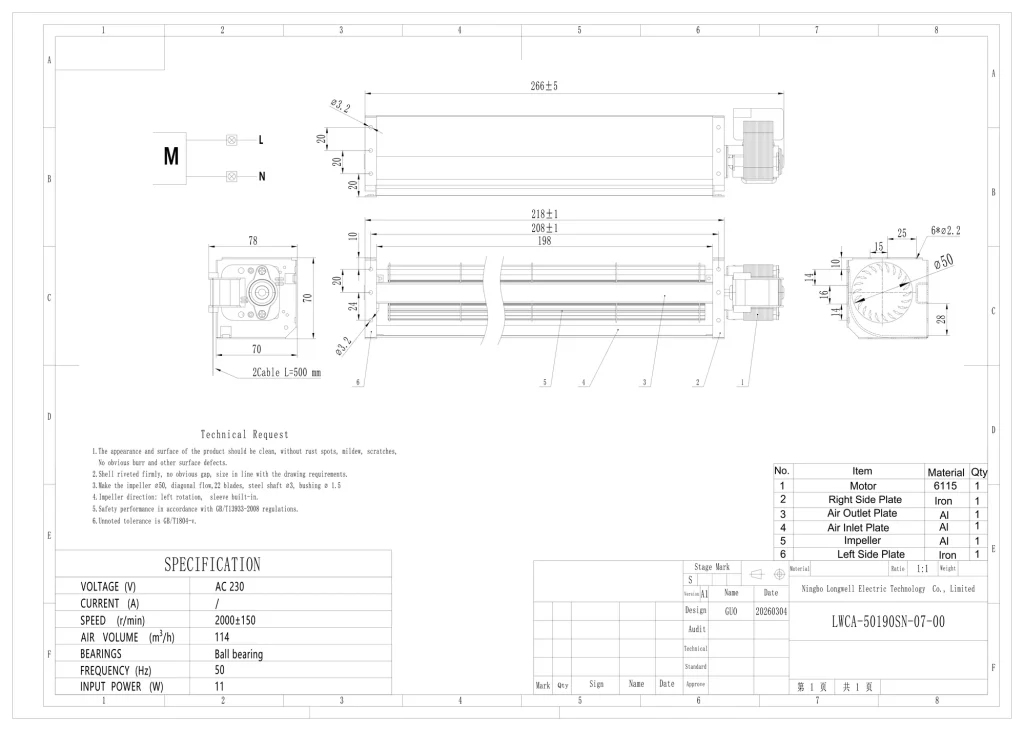

图纸与曲线 LWCA-50190SN-07
同规格可选型号（Ø50 mm · AC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWCA-50190SN-07 当前 | 114 m³/h | 30 Pa | 2000 rpm | 11 W | 38 dB(A) | |
| LWCA-50290SN-07 | 167 m³/h | 33 Pa | 2000 rpm | 15 W | 40 dB(A) | 查看 |
| LWCA-50350SN-07 | 206 m³/h | 35 Pa | 2000 rpm | 17 W | 41 dB(A) | 查看 |
| LWCA-50350UN-06 | 206 m³/h | 35 Pa | 2000 rpm | 19 W | 41 dB(A) | 查看 |
| LWCA-50420SN-07 | 240 m³/h | 36 Pa | 2000 rpm | 18 W | 42 dB(A) | 查看 |
| LWCA-50420UN-06 | 240 m³/h | 36 Pa | 2000 rpm | 20 W | 42 dB(A) | 查看 |
| LWCA-50530SN-06 | 288 m³/h | 34 Pa | 1800 rpm | 25 W | 42 dB(A) | 查看 |
| LWCA-50610SN-07 | 332 m³/h | 35 Pa | 1800 rpm | 26 W | 42 dB(A) | 查看 |
| LWCA-50700SN-06 | 381 m³/h | 36 Pa | 1800 rpm | 27 W | 43 dB(A) | 查看 |
| LWCA-50800SN-07 | 427 m³/h | 38 Pa | 1800 rpm | 30 W | 43 dB(A) | 查看 |
| LWCA-50854SN-06 | 456 m³/h | 39 Pa | 1800 rpm | 31 W | 43 dB(A) | 查看 |
| LWCA-50920SN-07 | 492 m³/h | 40 Pa | 1800 rpm | 33 W | 44 dB(A) | 查看 |
| LWCA-501055SN-06 | 564 m³/h | 42 Pa | 1800 rpm | 35 W | 44 dB(A) | 查看 |
LWCA-50190SN-07 技术资料
以下资料对应本型号，均为朗伟官方文件。
技术规格书完整电气与性能参数、认证与标准
LWCA50190 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
