系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø43 mm
- 最大风量136 m³/h
- 最大静压14 Pa
- 电压24 V
- 转速2,400 rpm
- 功率3.36 W
- 噪声41 dB(A)

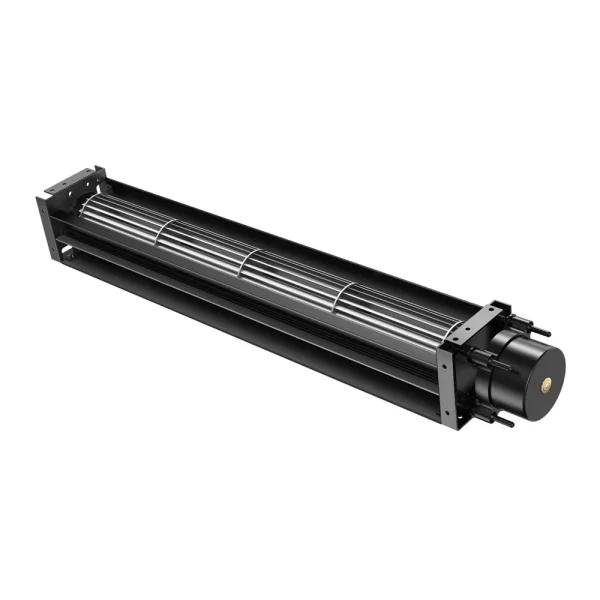

LWCD-43290MN-07 DC 贯流风机 Ø43mm
Ø43 mm | DC | 最大风量 136 m³/h | 最大静压 14 Pa | 噪声 41 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWCD-43290MN-07
LWCD-43290MN-07 属于朗伟 DC 贯流风机 系列，规格 Ø43 mm，额定电压 24 V，最大风量约 136 m³/h，最大静压约 14 Pa。
技术参数
| 型号 Model | LWCD-43290MN-07 |
|---|---|
| 系列 | LWCD43290 |
| 电机类型 | DC |
| 进风型式 | 单进风规格书 |
| 额定电压 | 24 V |
| 电流 | 0.14 A |
| 功率 | 3.36 W |
| 转速 | 2,400 rpm |
| 最大风量 | 136 m³/h |
| 最大静压 | 14 Pa |
| 噪声 | 41 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø43 mm |
| 出风口长度 | 300mm规格书 |
| 叶轮材质 | Aluminum alloy |
| 绝缘等级 | B |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。
产品视频 LWCD-43290MN-07
LWCD-43290MN-07 产品视频 — 结构、风道与实际运行状态。需要工况实测或第三方检测报告？联系工程师。
图纸与曲线 LWCD-43290MN-07
同规格可选型号（Ø43 mm · DC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWCD-43290MN-07 当前 | 136 m³/h | 14 Pa | 2400 rpm | 3.36 W | 41 dB(A) | |
| LWCD-4390MN-07 | 44 m³/h | 12 Pa | 2400 rpm | 1.68 W | 36 dB(A) | 查看 |
| LWCD-43150LN-06 | 73 m³/h | 12 Pa | 2400 rpm | 2.2 W | 37 dB(A) | 查看 |
| LWCD-43150MN-07 | 73 m³/h | 12 Pa | 2400 rpm | 2.4 W | 37 dB(A) | 查看 |
| LWCD-43190MN-07 | 90 m³/h | 13 Pa | 2400 rpm | 2.88 W | 39 dB(A) | 查看 |
| LWCD-43190LN-06 | 90 m³/h | 13 Pa | 2400 rpm | 2.4 W | 39 dB(A) | 查看 |
| LWCD-43250LN-06 | 113 m³/h | 14 Pa | 2400 rpm | 2.76 W | 40 dB(A) | 查看 |
| LWCD-43250MN-07 | 113 m³/h | 14 Pa | 2400 rpm | 3.12 W | 40 dB(A) | 查看 |
| LWCD-43290LN-06 | 136 m³/h | 14 Pa | 2400 rpm | 3.12 W | 41 dB(A) | 查看 |
| LWCD-43350MN-07 | 158 m³/h | 15 Pa | 2400 rpm | 3.84 W | 41 dB(A) | 查看 |
| LWCD-43350LN-06 | 158 m³/h | 15 Pa | 2400 rpm | 3.48 W | 41 dB(A) | 查看 |
| LWCD-43420MN-07 | 191 m³/h | 16 Pa | 2400 rpm | 4.08 W | 43 dB(A) | 查看 |
| LWCD-43420LN-06 | 191 m³/h | 16 Pa | 2400 rpm | 3.84 W | 43 dB(A) | 查看 |
LWCD-43290MN-07 技术资料
以下资料对应本型号，均为朗伟官方文件。

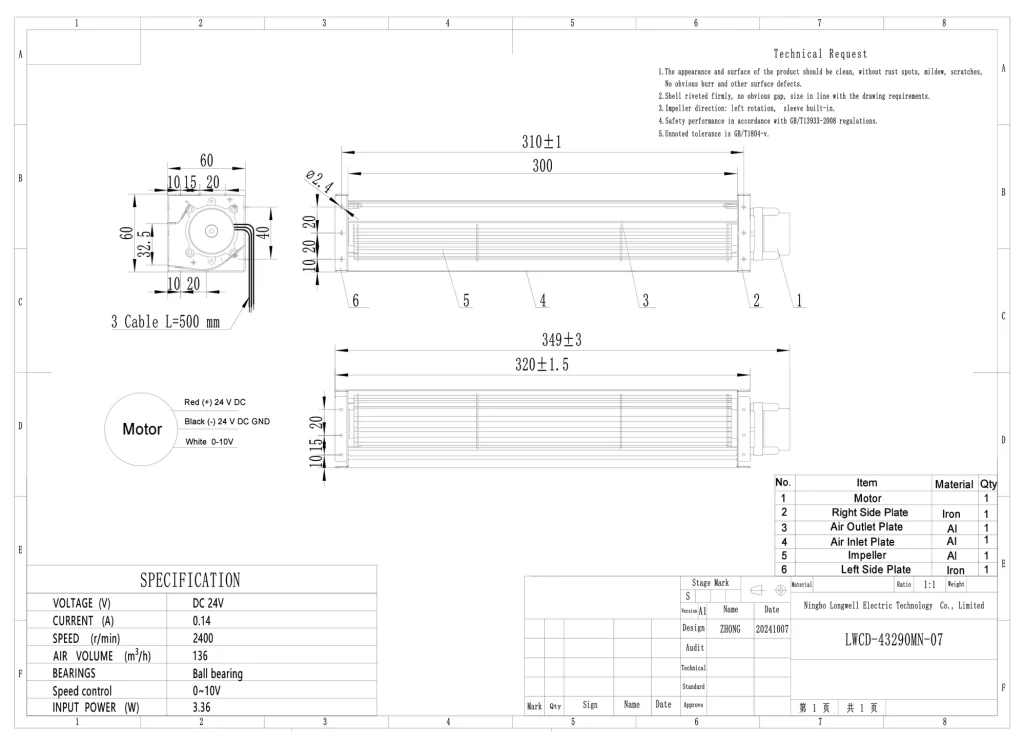

外形尺寸图安装开孔与外形尺寸，含公差标注
技术规格书完整电气与性能参数、认证与标准
LWCD43290 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
