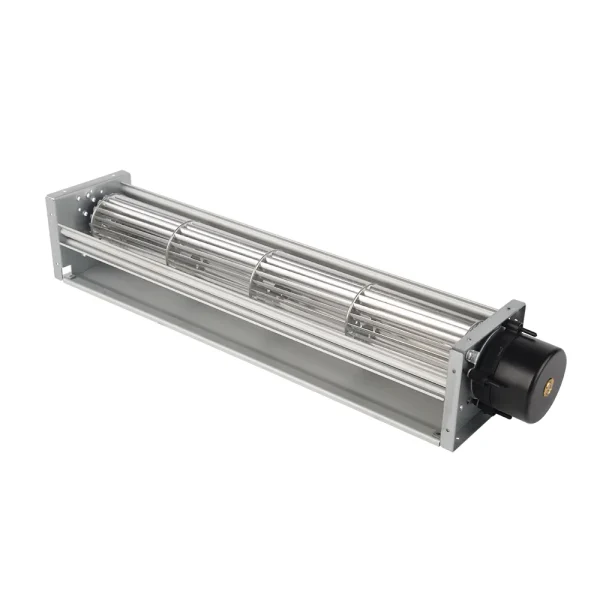

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø45 mm
- 最大风量194 m³/h
- 最大静压24 Pa
- 电压24 V
- 转速2,000 rpm
- 功率9.12 W
- 噪声42 dB(A)
LWCD-45350MN-06 DC 贯流风机 Ø45mm
Ø45 mm | DC | 最大风量 194 m³/h | 最大静压 24 Pa | 噪声 42 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWCD-45350MN-06
LWCD-45350MN-06 属于朗伟 DC 贯流风机 系列，规格 Ø45 mm，额定电压 24 V，最大风量约 194 m³/h，最大静压约 24 Pa。
技术参数
| 型号 Model | LWCD-45350MN-06 |
|---|---|
| 系列 | LWCD45350 |
| 电机类型 | DC |
| 进风型式 | 单进风规格书 |
| 额定电压 | 24 V |
| 电流 | 0.38 A |
| 功率 | 9.12 W |
| 转速 | 2,000 rpm |
| 最大风量 | 194 m³/h |
| 最大静压 | 24 Pa |
| 噪声 | 42 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø45 mm |
| 出风口长度 | 350mm规格书 |
| 叶轮材质 | Aluminum alloy |
| 绝缘等级 | B |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

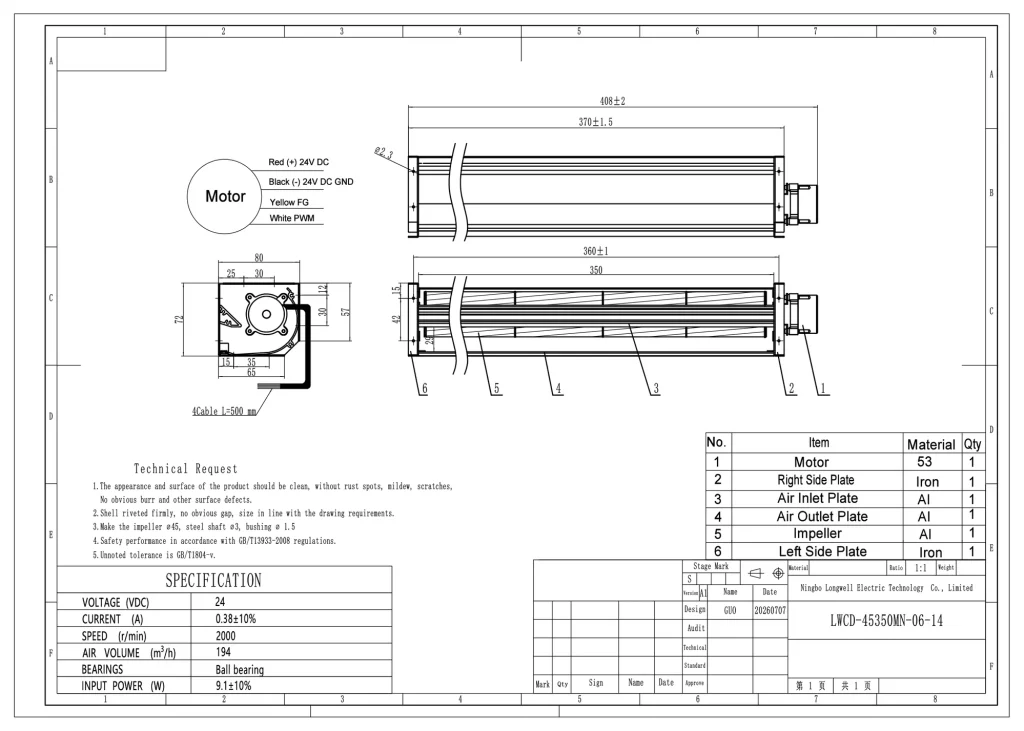

图纸与曲线 LWCD-45350MN-06
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWCD-45350MN-06 图纸
同规格可选型号（Ø45 mm · DC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWCD-45350MN-06 当前 | 194 m³/h | 24 Pa | 2000 rpm | 9.12 W | 42 dB(A) | |
| LWCD-4590MN-06 | 50 m³/h | 21 Pa | 2000 rpm | 4.08 W | 37 dB(A) | 查看 |
| LWCD-45150MN-06 | 83 m³/h | 22 Pa | 2000 rpm | 5.04 W | 37 dB(A) | 查看 |
| LWCD-45190MN-06 | 105 m³/h | 22 Pa | 2000 rpm | 6.48 W | 37 dB(A) | 查看 |
| LWCD-45250MN-06 | 138 m³/h | 23 Pa | 2000 rpm | 7.2 W | 38 dB(A) | 查看 |
| LWCD-45310MN-06 | 172 m³/h | 24 Pa | 2000 rpm | 8.4 W | 41 dB(A) | 查看 |
| LWCD-45530MN-06 | 277 m³/h | 28 Pa | 2000 rpm | 11.76 W | 44 dB(A) | 查看 |
| LWCD-45630MN-06 | 329 m³/h | 28 Pa | 2000 rpm | 16.8 W | 45 dB(A) | 查看 |
| LWCD-45700MN-06 | 365 m³/h | 28 Pa | 2000 rpm | 20.4 W | 46 dB(A) | 查看 |
| LWCD-45750MN-06 | 392 m³/h | 28 Pa | 2000 rpm | 22.56 W | 46 dB(A) | 查看 |
| LWCD-45870MN-06 | 454 m³/h | 26 Pa | 2000 rpm | 19.2 W | 47 dB(A) | 查看 |
