- 叶轮直径Ø80 mm
- 最大风量1,250 m³/h
- 最大静压93 Pa
- 电压24 V
- 转速1,500 rpm
- 功率45 W
- 噪声56 dB(A)

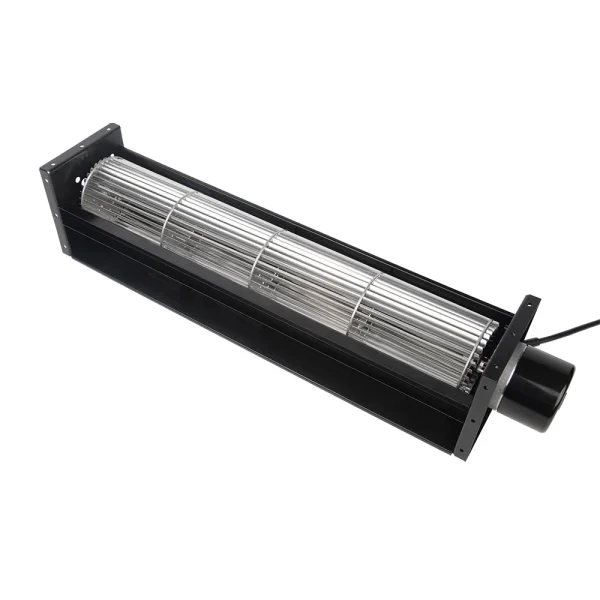

LWCD-80820MN-06 DC 贯流风机 Ø80mm
Ø80 mm | DC | 最大风量 1250 m³/h | 最大静压 93 Pa | 噪声 56 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWCD-80820MN-06
LWCD-80820MN-06 属于朗伟 DC 贯流风机 系列，规格 Ø80 mm，额定电压 24 V，最大风量约 1250 m³/h，最大静压约 93 Pa。
技术参数
| 型号 Model | LWCD-80820MN-06 |
|---|---|
| 系列 | LWCD80820 |
| 电机类型 | DC |
| 进风型式 | 单进风规格书 |
| 额定电压 | 24 V |
| 电流 | 45 A |
| 功率 | 45 W |
| 转速 | 1,500 rpm |
| 最大风量 | 1,250 m³/h |
| 最大静压 | 93 Pa |
| 噪声 | 56 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø80 mm |
| 出风口长度 | 820mm规格书 |
| 叶轮材质 | Aluminum alloy |
| 绝缘等级 | B |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。
图纸与曲线 LWCD-80820MN-06
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWCD-80820MN-06 图纸
同规格可选型号（Ø80 mm · DC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWCD-80820MN-06 当前 | 1250 m³/h | 93 Pa | 1500 rpm | 45 W | 56 dB(A) | |
| LWAD8038HD-12 | 97.8 m³/h | 133 Pa | 6000 rpm | 9.6 W | 47.4 dB(A) | 查看 |
| LWAD8038HL-11 | 114 m³/h | 181 Pa | 7000 rpm | 12.0 W | 50.7 dB(A) | 查看 |
| LWAD8038HM-10 | 130.8 m³/h | 236 Pa | 8000 rpm | 14.4 W | 53.6 dB(A) | 查看 |
| LWAD8038HH-09 | 147 m³/h | 299 Pa | 9000 rpm | 16.8 W | 56.2 dB(A) | 查看 |
| LWAD8038HX-08 | 163.2 m³/h | 369 Pa | 10000 rpm | 48.0 W | 58.5 dB(A) | 查看 |
| LWAD8038HX-07 | 179.4 m³/h | 446 Pa | 11000 rpm | 48.0 W | 60.6 dB(A) | 查看 |
| LWAD8038HX-06 | 195.6 m³/h | 531 Pa | 12000 rpm | 48.0 W | 62.4 dB(A) | 查看 |
| LWAD8038HX-05 | 220.2 m³/h | 672 Pa | 13500 rpm | 48.0 W | 65 dB(A) | 查看 |
| LWCD-80350MN-06 | 465 m³/h | 39 Pa | 1500 rpm | 13 W | 53 dB(A) | 查看 |
| LWCD-80520MN-06 | 650 m³/h | 59 Pa | 1500 rpm | 23 W | 54 dB(A) | 查看 |
| LWCD-80620MN-06 | 800 m³/h | 70 Pa | 1500 rpm | 31 W | 55 dB(A) | 查看 |
| LWCD-80720MN-06 | 1000 m³/h | 82 Pa | 1500 rpm | 33 W | 55 dB(A) | 查看 |
LWCD-80820MN-06 技术资料
以下资料对应本型号，均为朗伟官方文件。

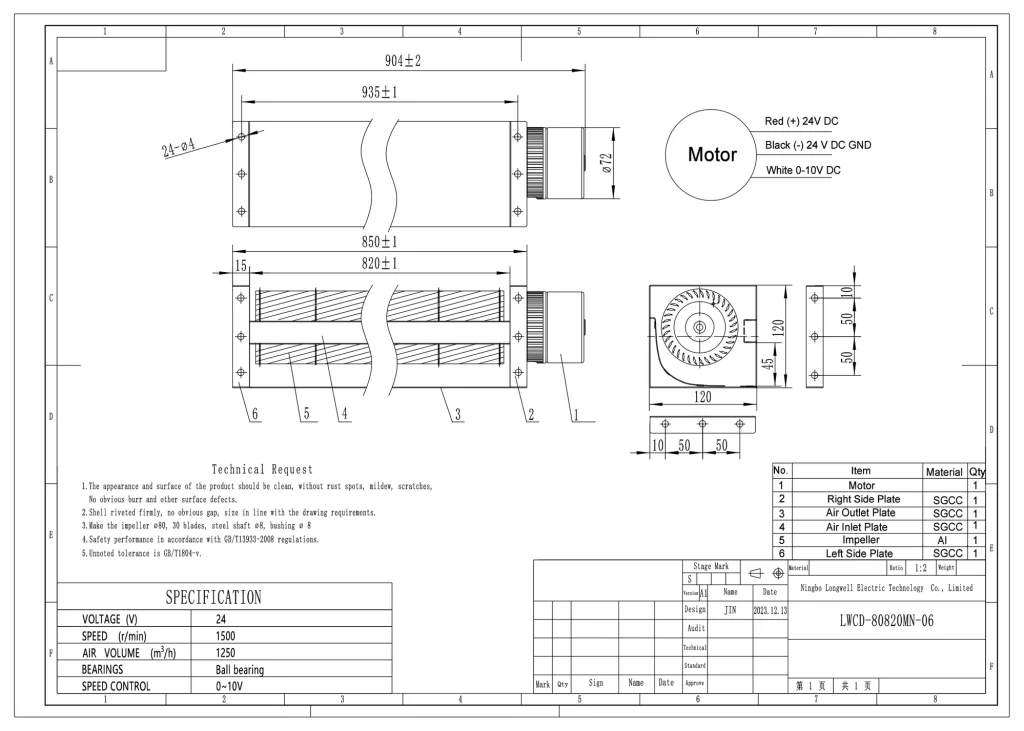

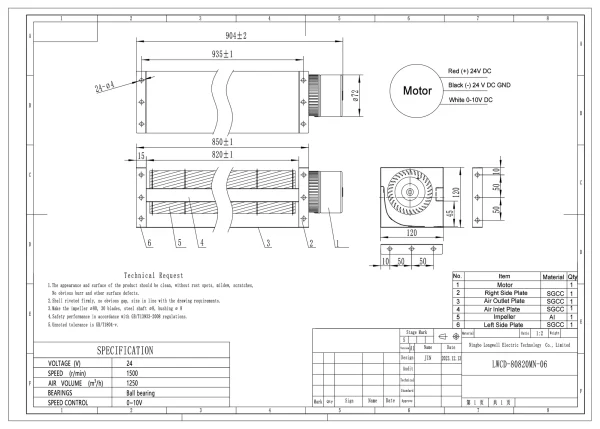

外形尺寸图安装开孔与外形尺寸，含公差标注
技术规格书完整电气与性能参数、认证与标准
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
LWDA-200(8")U-PWN-11Ø200 mm · 1,250 m³/h · 435 Pa工况相近
LWBA2E225-092NS-10Ø225 mm · 1,257 m³/h · 695 Pa工况相近
LWBA2D225-092NT-12Ø225 mm · 1,257 m³/h · 695 Pa工况相近
LWBA6E355-102NS-03Ø355 mm · 1,257 m³/h · 175 Pa工况相近
LWAD3G200MS-7MKB-01Ø200 mm · 1,236 m³/h · 278 Pa工况相近
LWAD3G200HS-7MKB-02Ø200 mm · 1,236 m³/h · 278 Pa工况相近延伸阅读 · longwell-group.com
贯流风机相关的行业方案、技术文章与在线计算工具，来自朗伟集团站。海外客户与英文资料请用英文技术型录 select.longwellfans.com。
