- 叶轮直径Ø100 mm
- 最大风量1,100 m³/h
- 最大静压145 Pa
- 电压230 V
- 转速1,500 rpm
- 功率55 W
- 噪声58 dB(A)

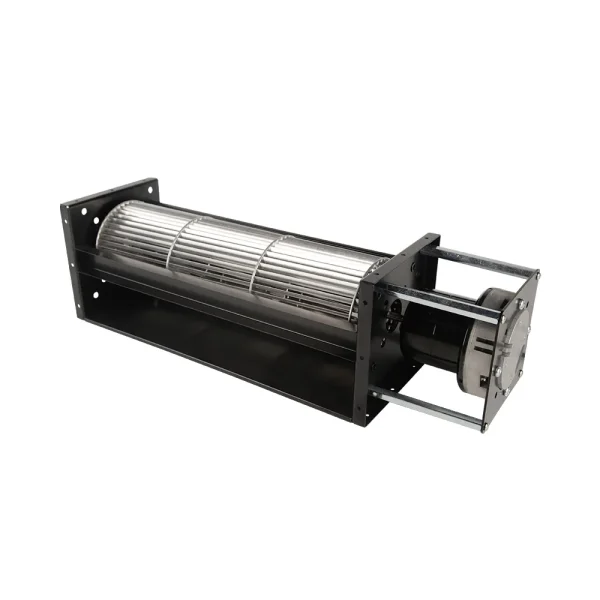

LWCE-100520SN-06 EC 贯流风机 Ø100mm
Ø100 mm | EC | 最大风量 1100 m³/h | 最大静压 145 Pa | 噪声 58 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWCE-100520SN-06
LWCE-100520SN-06 属于朗伟 EC 贯流风机 系列，规格 Ø100 mm，额定电压 230 V，最大风量约 1100 m³/h，最大静压约 145 Pa。
技术参数
| 型号 Model | LWCE-100520SN-06 |
|---|---|
| 系列 | LWCE100520 |
| 电机类型 | EC |
| 相数 | 单相 |
| 进风型式 | 单进风规格书 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 功率 | 55 W |
| 转速 | 1,500 rpm |
| 最大风量 | 1,100 m³/h |
| 最大静压 | 145 Pa |
| 噪声 | 58 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø100 mm |
| 出风口长度 | 520mm规格书 |
| 叶轮材质 | Aluminum alloy |
| 绝缘等级 | B |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

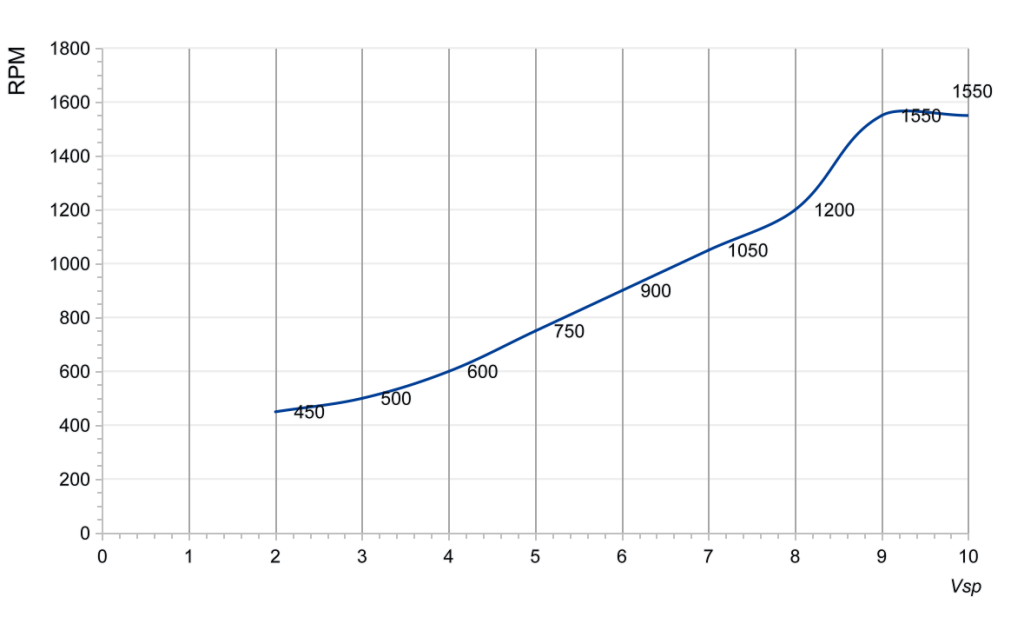

图纸与曲线 LWCE-100520SN-06
同规格可选型号（Ø100 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWCE-100520SN-06 当前 | 1100 m³/h | 145 Pa | 1500 rpm | 55 W | 58 dB(A) | |
| LWDE-100S-MBN-10 | 324 m³/h | 927 Pa | 3300 rpm | 85 W | 72 dB(A) | 查看 |
| LWDE-100 (4")U-PWN-01 | 410 m³/h | 见曲线 | 3350 rpm | 35 W | 52 dB(A) | 查看 |
| LWDE-100 (4")U-MWN-03 | 410 m³/h | 见曲线 | 3350 rpm | 35 W | 51 dB(A) | 查看 |
| LWDE-100 (4")S-PWN-02 | 697 m³/h | 见曲线 | 3350 rpm | 35 W | 52 dB(A) | 查看 |
| LWDE-100 (4")S-MWN-04 | 697 m³/h | 见曲线 | 3350 rpm | 35 W | 51 dB(A) | 查看 |
| LWCE-100380SN-06 | 800 m³/h | 106 Pa | 1500 rpm | 32 W | 55 dB(A) | 查看 |
| LWCE-100620SN-06 | 1300 m³/h | 173 Pa | 1500 rpm | 70 W | 59 dB(A) | 查看 |
| LWCE-100720SN-06 | 1530 m³/h | 201 Pa | 1500 rpm | 75 W | 60 dB(A) | 查看 |
| LWCE-100820SN-06 | 1735 m³/h | 229 Pa | 1500 rpm | 80 W | 61 dB(A) | 查看 |
LWCE-100520SN-06 技术资料
以下资料对应本型号，均为朗伟官方文件。

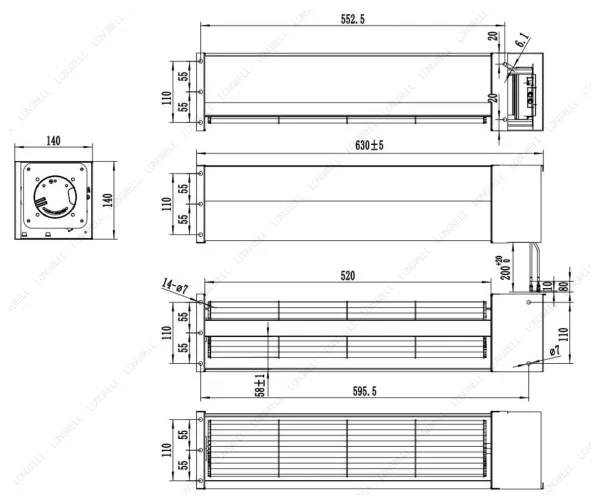

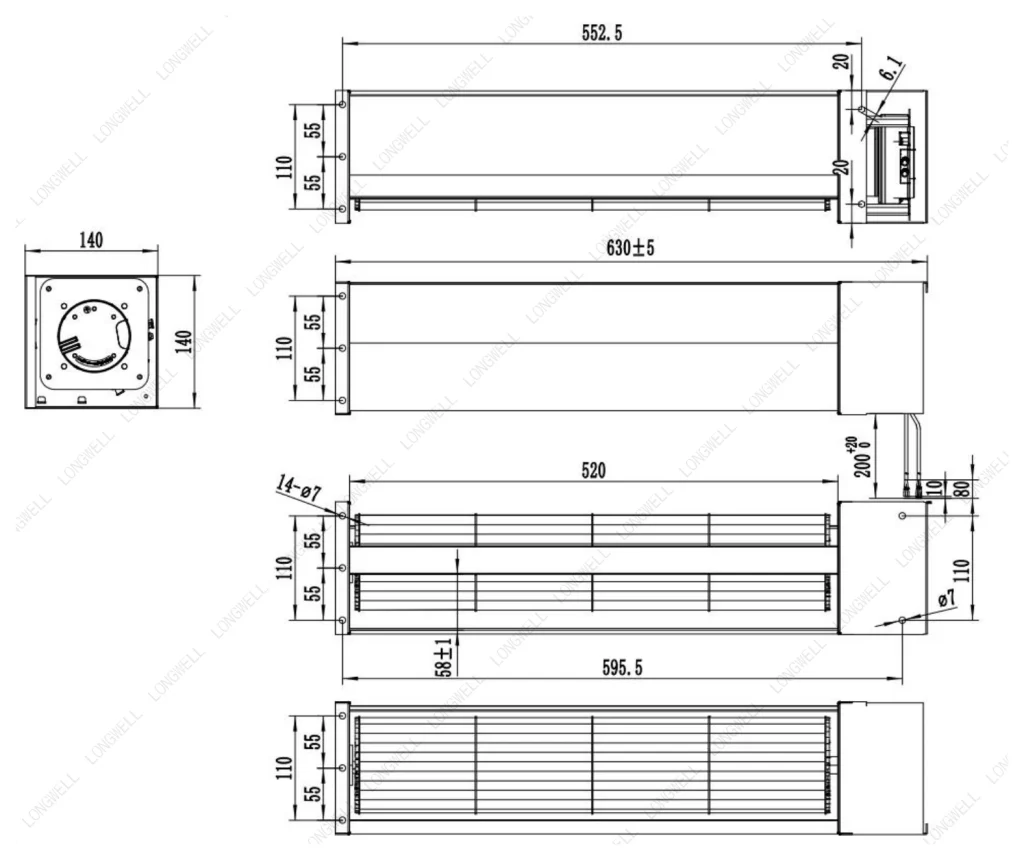

外形尺寸图安装开孔与外形尺寸，含公差标注
技术规格书完整电气与性能参数、认证与标准
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
