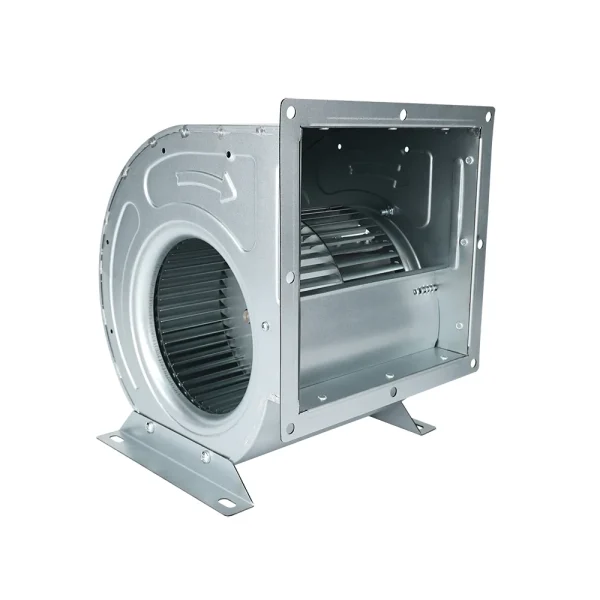

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø178 mm
- 最大风量1,923 m³/h
- 最大静压321 Pa
- 电压220 V
- 转速1,440 rpm
- 功率350 W
LWDD7-7-EC 商用离心风机 Ø178mm（机号 7-7）
Ø178 mm | EC | 最大风量 1602 m³/h | 最大静压 349 Pa
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWDD7-7-EC
LWDD7-7-EC 属于朗伟 商用离心风机 系列，叶轮 Ø178 mm，额定电压 220 V，最大风量约 1602 m³/h，最大静压约 349 Pa。
技术参数
| 型号 Model | LWDD7-7-EC |
|---|---|
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 220 V |
| 频率 | 50 Hz |
| 电流 | 2.37 A |
| 功率 | 350 W |
| 转速 | 1,440 rpm |
| 最大风量 | 1,923 m³/h |
| 最大静压 | 321 Pa |
| 叶轮直径 | Ø178 mm |
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

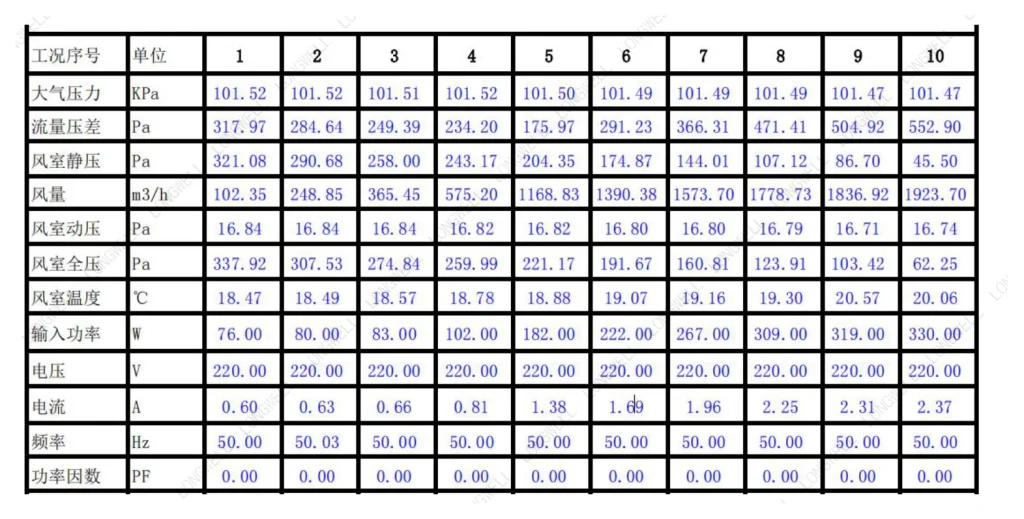

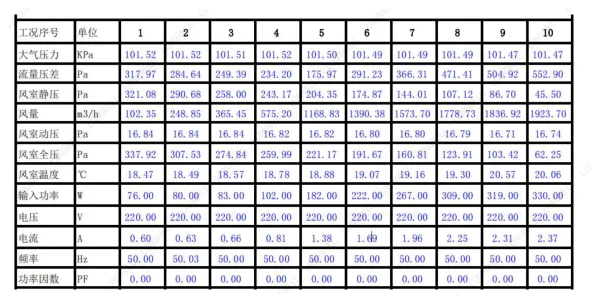

性能曲线（实测） LWDD7-7-EC

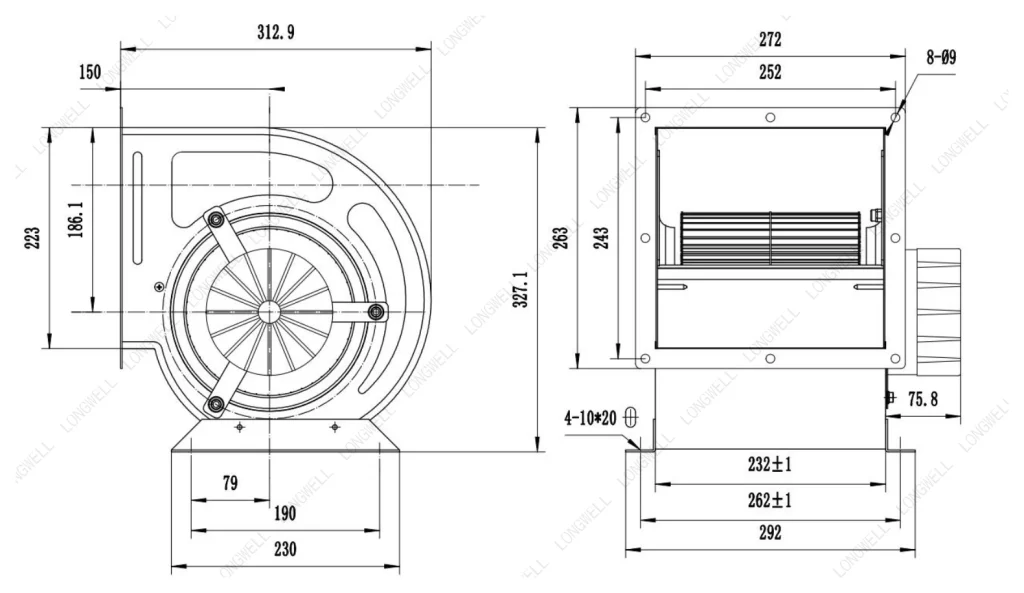

图纸与曲线 LWDD7-7-EC
同规格可选型号（Ø178 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWDD7-7-EC 当前 | 1923 m³/h | 321 Pa | 1440 rpm | 350 W | — | |
| LWDD7-5-EC | 1400 m³/h | 304 Pa | 1440 rpm | — | — | 查看 |
LWDD7-7-EC 技术资料
以下资料对应本型号，均为朗伟官方文件。
技术规格书完整电气与性能参数、认证与标准
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
