系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø250 mm
- 最大风量5,226.75 m³/h
- 最大静压383.8 Pa
- 电压380 V
- 转速1,360 rpm
- 功率1,380 W
- 噪声77 dB(A)

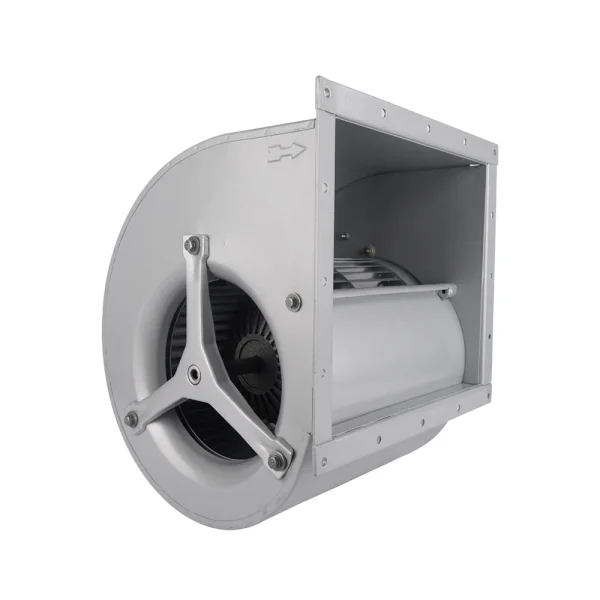

LWFA4D250-102DS-05 双进风前向鼓风机 Ø250mm
Ø250 mm | AC | 最大风量 5226.75 m³/h | 最大静压 383.8 Pa | 噪声 77 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWFA4D250-102DS-05
LWFA4D250-102DS-05 属于朗伟 双进风前向鼓风机 系列，叶轮 Ø250 mm，额定电压 380 V，最大风量约 5226.75 m³/h，最大静压约 383.8 Pa。
技术参数
| 型号 Model | LWFA4D250-102DS-05 |
|---|---|
| 系列 | LWFA4D250 |
| 电机类型 | AC |
| 相数 | 三相 |
| 额定电压 | 380 V |
| 频率 | 50 Hz |
| 电流 | 2.5 A |
| 功率 | 1,380 W |
| 转速 | 1,360 rpm |
| 最大风量 | 5,226.75 m³/h |
| 最大静压 | 383.8 Pa |
| 噪声 | 77 dB(A) |
| 使用环境温度 | -30℃ ~ 60℃规格书 |
| 叶轮直径 | Ø250 mm |
| 转子直径 | 102 mm |
| 绝缘等级 | F |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

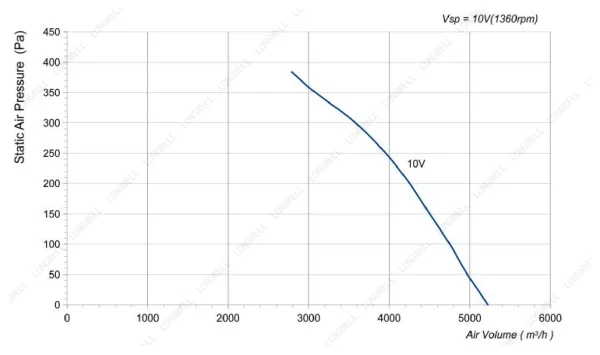

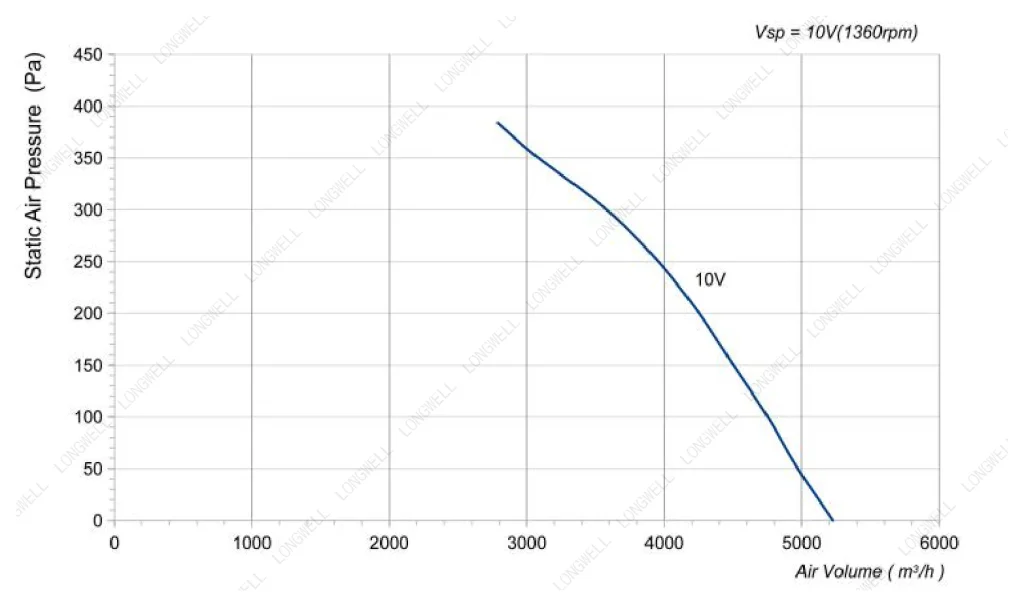

性能曲线（实测） LWFA4D250-102DS-05
图纸与曲线 LWFA4D250-102DS-05
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWFA4D250-102DS-05 图纸
同规格可选型号（Ø250 mm · AC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWFA4D250-102DS-05 当前 | 5226.75 m³/h | 383.8 Pa | 1360 rpm | 1380 W | 77 dB(A) | |
| LWA-250(10")U(S)M-01 | 28 m³/h | 见曲线 | 1350 rpm | 80 W | — | 查看 |
| LWA-250(10")U(S)M-02 | 48 m³/h | 见曲线 | 2800 rpm | 230 W | — | 查看 |
| LWDA-250S-MBN-10 | 1034 m³/h | 515 Pa | 2615 rpm | 165 W | 71 dB(A) | 查看 |
| LWDA-250 (10")U-MWN-01 | 1219 m³/h | 见曲线 | 3000 rpm | 228 W | 69 dB(A) | 查看 |
| LWDA-250 (10")U-MWN-03 | 1219 m³/h | 见曲线 | 3000 rpm | 228 W | 62 dB(A) | 查看 |
| LWDA-250(8'')S-PWN-05 | 1600 m³/h | 420 Pa | 2500 rpm | 175 W | 50 dB(A) | 查看 |
| LWDA-250 (10")S-MWN-02 | 1900 m³/h | 见曲线 | 2750 rpm | 162 W | 68 dB(A) | 查看 |
| LWDA-250 (10")S-MWN-04 | 1900 m³/h | 见曲线 | 2750 rpm | 162 W | 60 dB(A) | 查看 |
| LWFA-E-250-02 | 2100 m³/h | 215 Pa | — | — | 64 dB(A) | 查看 |
| LWA-250(10")U(S)M-03 | 2100 m³/h | 215 Pa | 2800 rpm | 250 W | — | 查看 |
| LWDA-250(10")S-MWN-06 | 2100 m³/h | 215 Pa | 2800 rpm | 100 W | 65 dB(A) | 查看 |
| LWFA-E-250-01 | 2500 m³/h | 380 Pa | — | — | 70 dB(A) | 查看 |
LWFA4D250-102DS-05 技术资料
以下资料对应本型号，均为朗伟官方文件。

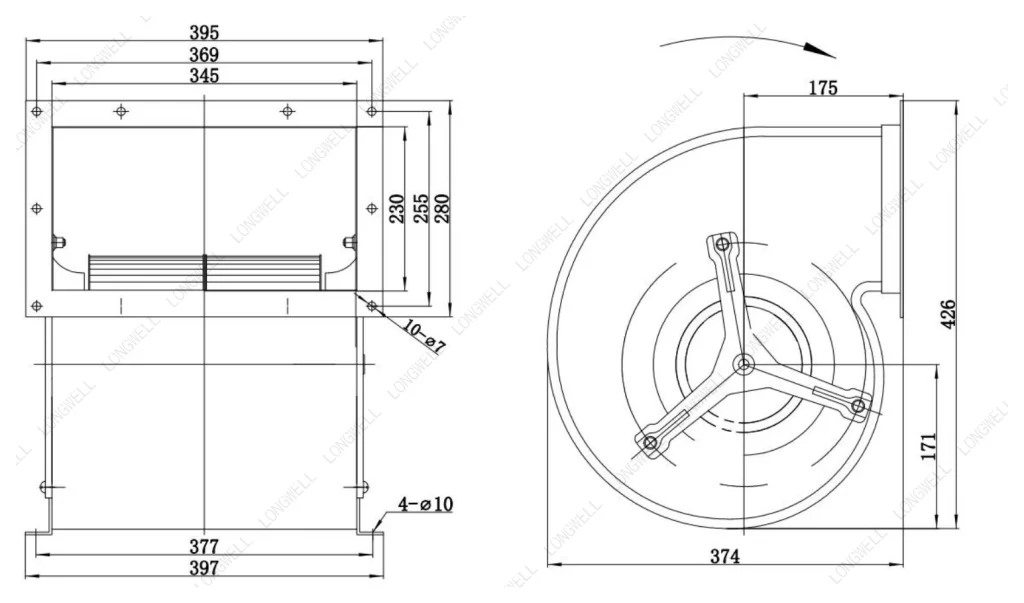

外形尺寸图安装开孔与外形尺寸，含公差标注
技术规格书完整电气与性能参数、认证与标准
LWFA4D250 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
LWBE3G270-092NS-02Ø270 mm · 1,545 m³/h · 332 Pa相邻直径
LWBE3G270-092NU-01Ø270 mm · 1,545 m³/h · 332 Pa相邻直径
LWBE3G225-092PS-07Ø225 mm · 1,630 m³/h · 839 Pa相邻直径
LWBA2E225-092NS-01Ø225 mm · 618 m³/h · 165 Pa相邻直径
LWBA2E225-092NS-10Ø225 mm · 1,257 m³/h · 695 Pa相邻直径
LWBE3G225-092NS-12Ø225 mm · 1,545 m³/h · 731 Pa相邻直径相近工况的其他选择风量接近、结构不同的替代机型
