系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø225 mm
- 最大风量1,648 m³/h
- 最大静压711 Pa
- 电压230 V
- 转速1,500 rpm
- 功率505 W
- 噪声77 dB(A)

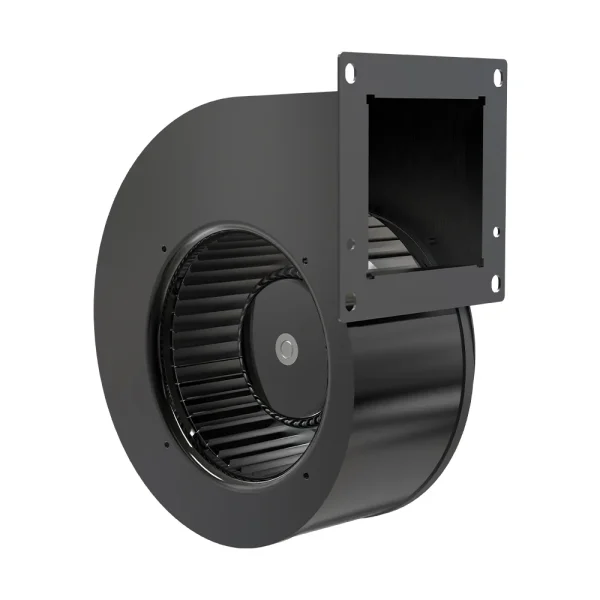

LWFE3G225-102SS-01 单进风前向鼓风机 Ø225mm
Ø225 mm | EC | 最大风量 1648 m³/h | 最大静压 711 Pa | 噪声 77 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWFE3G225-102SS-01
LWFE3G225-102SS-01 属于朗伟 单进风前向鼓风机 系列，叶轮 Ø225 mm，额定电压 230 V，最大风量约 1648 m³/h，最大静压约 711 Pa。
技术参数
| 型号 Model | LWFE3G225-102SS-01 |
|---|---|
| 系列 | LWFE3G225 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 电流 | 3.1 A |
| 功率 | 505 W |
| 转速 | 1,500 rpm |
| 最大风量 | 1,648 m³/h |
| 最大静压 | 711 Pa |
| 噪声 | 77 dB(A) |
| 使用环境温度 | -30℃ ~ 60℃规格书 |
| 叶轮直径 | Ø225 mm |
| 转子直径 | 102 mm |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

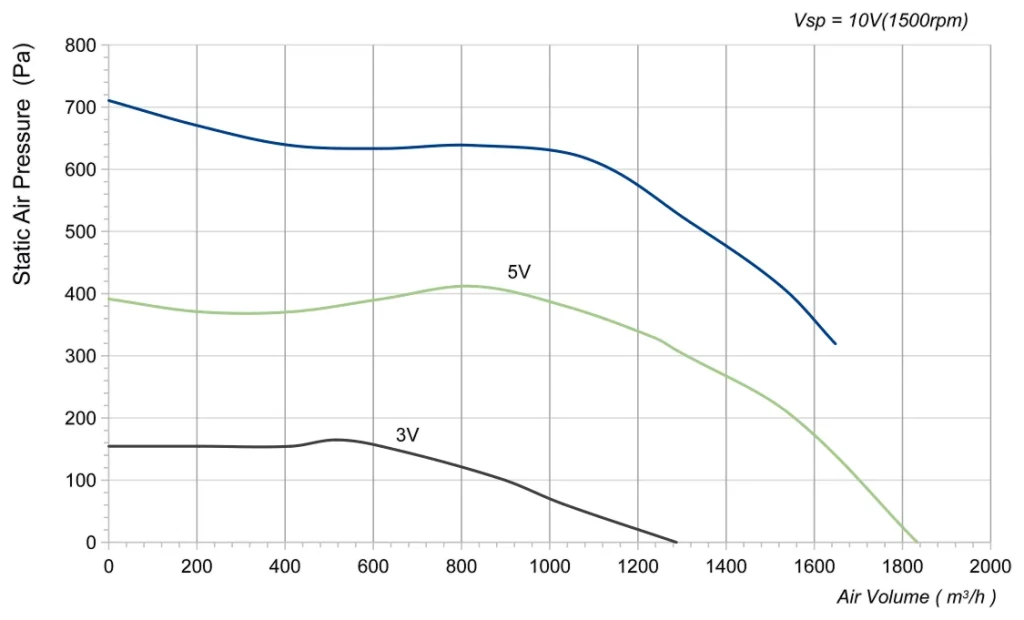

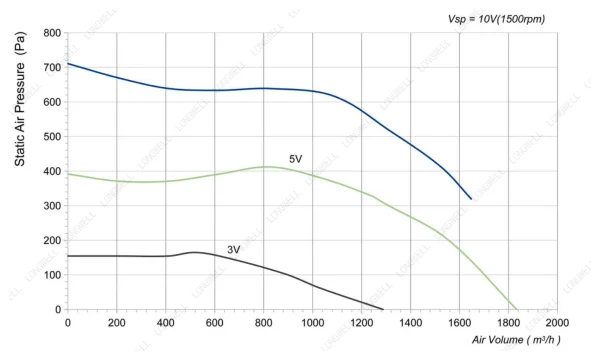

性能曲线（实测） LWFE3G225-102SS-01

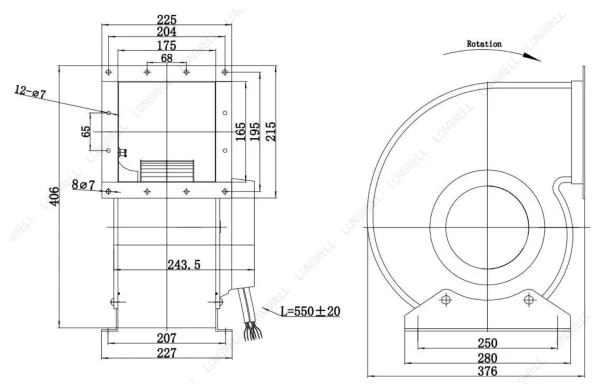

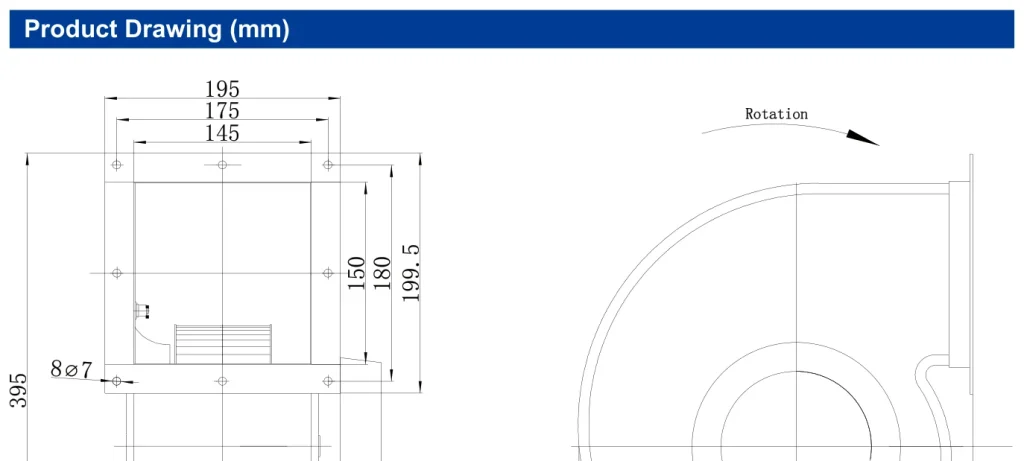

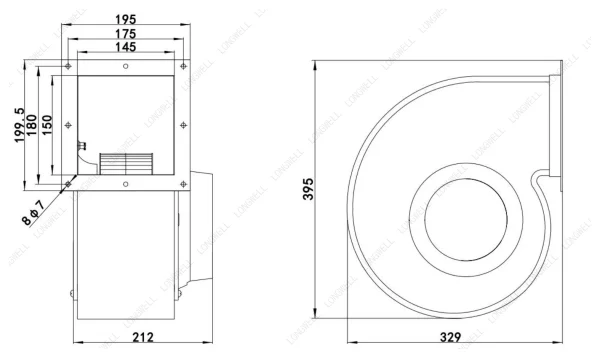

图纸与曲线 LWFE3G225-102SS-01
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWFE3G225-102SS-01 图纸
同规格可选型号（Ø225 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWFE3G225-102SS-01 当前 | 1648 m³/h | 711 Pa | 1500 rpm | 505 W | 77 dB(A) | |
| LWBE3G225-072PS-11 | 1112 m³/h | 433 Pa | 2500 rpm | 80 W | 69 dB(A) | 查看 |
| LWBE3G225-072NS-10 | 1112 m³/h | 433 Pa | 2500 rpm | 80 W | 69 dB(A) | 查看 |
| LWBE3G225-072NU-15 | 1184.5 m³/h | 669.5 Pa | 2600 rpm | 115 W | 67 dB(A) | 查看 |
| LWBE3G225-072NU-16 | 1313.25 m³/h | 1030 Pa | 3100 rpm | 170 W | 70 dB(A) | 查看 |
| LWBE3G225-092NS-10 | 1359.6 m³/h | 906.4 Pa | 3600 rpm | 230 W | 71 dB(A) | 查看 |
| LWBE3G225-092NU-17 | 1359.6 m³/h | 906.4 Pa | 3600 rpm | 230 W | 71 dB(A) | 查看 |
| LWBE3G225-092PS-12 | 1528 m³/h | 683 Pa | 3060 rpm | 170 W | 71.1 dB(A) | 查看 |
| LWBE3G225-092NS-11 | 1528 m³/h | 683 Pa | 3060 rpm | 170 W | 71 dB(A) | 查看 |
| LWBE3G225-092PS-13 | 1545 m³/h | 731 Pa | 3000 rpm | 160 W | 71 dB(A) | 查看 |
| LWBE3G225-092NS-12 | 1545 m³/h | 731 Pa | 3000 rpm | 160 W | 71 dB(A) | 查看 |
| LWBE3G225-092PS-07 | 1630 m³/h | 839 Pa | 3500 rpm | 315 W | 71 dB(A) | 查看 |
| LWBE3G225-092NS-13 | 1630 m³/h | 839 Pa | 3500 rpm | 315 W | 71 dB(A) | 查看 |
LWFE3G225-102SS-01 技术资料
以下资料对应本型号，均为朗伟官方文件。
技术规格书完整电气与性能参数、认证与标准
LWFE3G225 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
LWBA2E220-092NS-01Ø220 mm · 1,029 m³/h · 662 Pa相邻直径
LWBE3G220-072NS-09Ø220 mm · 1,020 m³/h · 597.4 Pa相邻直径
LWBE3G220-072NS-07Ø220 mm · 937 m³/h · 721 Pa相邻直径
LWBE3G220-072NS-08Ø220 mm · 1,185 m³/h · 978.5 Pa相邻直径
LWBA2E220-092NS-02Ø220 mm · 945 m³/h · 515 Pa相邻直径
LWBA4E220-092NS-03Ø220 mm · 767 m³/h · 399 Pa相邻直径相近工况的其他选择风量接近、结构不同的替代机型
