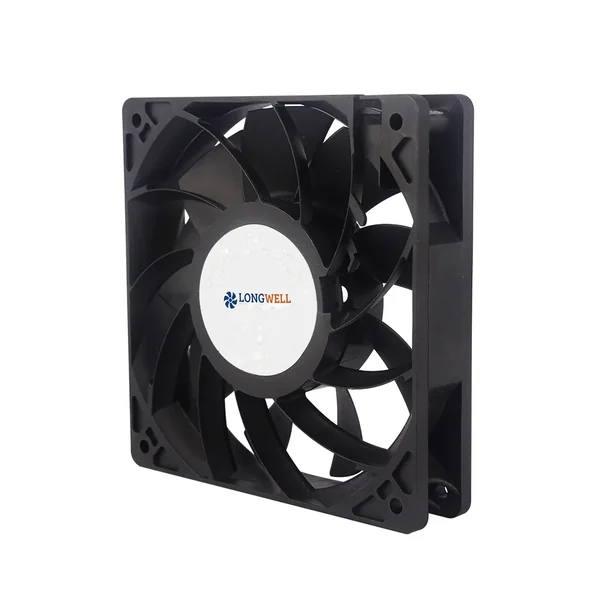

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø120 mm
- 最大风量241.2 m³/h
- 最大静压196 Pa
- 电压24 V
- 转速4,000 rpm
- 功率14.4 W
- 噪声55.7 dB(A)
LWAD12025MM-09 DC 散热扇 Ø120mm
Ø120 mm | DC | 最大风量 241.2 m³/h | 最大静压 196 Pa | 噪声 55.7 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAD12025MM-09
LWAD12025MM-09 属于朗伟 DC 散热扇 系列，规格 Ø120 mm，额定电压 24 V，最大风量约 241.2 m³/h，最大静压约 196 Pa。
技术参数
| 型号 Model | LWAD12025MM-09 |
|---|---|
| 系列 | LWAD12025 |
| 电机类型 | DC |
| 额定电压 | 24 V |
| 电流 | 0.6 A |
| 功率 | 14.4 W |
| 转速 | 4,000 rpm |
| 最大风量 | 241.2 m³/h |
| 最大静压 | 196 Pa |
| 噪声 | 55.7 dB(A) |
| 叶轮直径 | Ø120 mm |
| 外形尺寸 | 120x25mm规格书 |
| 叶轮材质 | Plastic(UL94-VO) |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。
图纸与曲线 LWAD12025MM-09
同规格可选型号（Ø120 mm · DC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAD12025MM-09 当前 | 241.2 m³/h | 196 Pa | 4000 rpm | 14.4 W | 55.7 dB(A) | |
| LWFD3G120-072SZ-02 | 319 m³/h | 247 Pa | 2200 rpm | 65 W | 57 dB(A) | 查看 |
| LWFD3G120-072SZ-01 | 319 m³/h | 247 Pa | 2200 rpm | 65 W | 57 dB(A) | 查看 |
| LWFD3G120-072SH-01 | 359 m³/h | 189 Pa | 2365 rpm | 67 W | — | 查看 |
| LWFD3G120-072SH-03 | 371 m³/h | 309 Pa | 2400 rpm | 95 W | 60 dB(A) | 查看 |
| LWFD3G120-072SM-02 | 371 m³/h | 309 Pa | 2400 rpm | 95 W | 60 dB(A) | 查看 |
| LWFD3G120-072SH-02 | 371 m³/h | 309 Pa | 2400 rpm | 95 W | 60 dB(A) | 查看 |
| LWFD3G120-072SM-01 | 371 m³/h | 309 Pa | 2400 rpm | 95 W | 60 dB(A) | 查看 |
| LWCD-120380MN-06 | 900 m³/h | 68 Pa | 1350 rpm | 48 W | 56 dB(A) | 查看 |
| LWCD-120490MN-06 | 1160 m³/h | 88 Pa | 1350 rpm | 90 W | 57 dB(A) | 查看 |
| LWCD-120560MN-06 | 1350 m³/h | 100 Pa | 1350 rpm | 110 W | 57 dB(A) | 查看 |
| LWCD-120680MN-06 | 1600 m³/h | 122 Pa | 1350 rpm | 123 W | 58 dB(A) | 查看 |
| LWCD-120780MN-06 | 1900 m³/h | 140 Pa | 1350 rpm | 144 W | 60 dB(A) | 查看 |
LWAD12025 系列其他型号同叶轮、不同转速或接线方式
相邻机号风量不够或偏大时的上下一档
相近工况的其他选择风量接近、结构不同的替代机型
