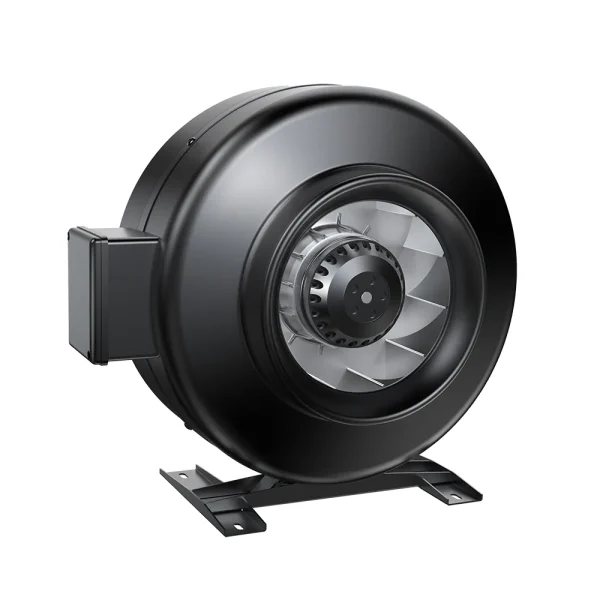

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø100 mm
- 最大风量242 m³/h
- 最大静压326 Pa
- 电压230 V
- 转速2,450 rpm
- 功率60 W
- 噪声59 dB(A)
LWDA-100S-MBN-14 金属管道风机 Ø100mm
Ø100 mm | AC | 最大风量 242 m³/h | 最大静压 326 Pa | 噪声 59 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWDA-100S-MBN-14
LWDA-100S-MBN-14 属于朗伟 金属管道风机 系列，规格 Ø100 mm，额定电压 230 V，最大风量约 242 m³/h，最大静压约 326 Pa。
技术参数
| 型号 Model | LWDA-100S-MBN-14 |
|---|---|
| 系列 | LWDA100 |
| 电机类型 | AC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 功率 | 60 W |
| 转速 | 2,450 rpm |
| 最大风量 | 242 m³/h |
| 最大静压 | 326 Pa |
| 噪声 | 59 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø100 mm |
| 进风口径 | 100mm规格书 |
| 叶轮材质 | Plastic |
| 防护等级 | IP32 |
| 绝缘等级 | F |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

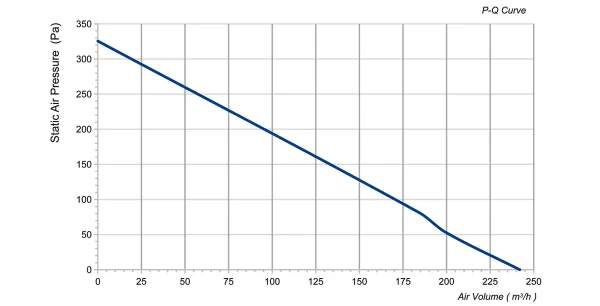

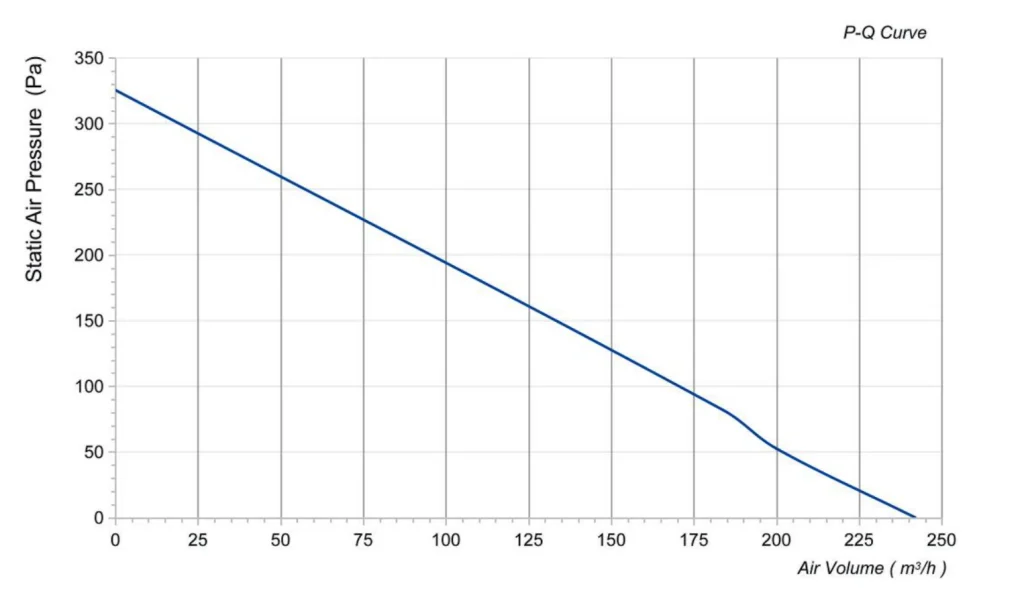

性能曲线（实测） LWDA-100S-MBN-14
产品视频 LWDA-100S-MBN-14
LWDA-100S-MBN-14 产品视频 — 结构、风道与实际运行状态。需要工况实测或第三方检测报告？联系工程师。

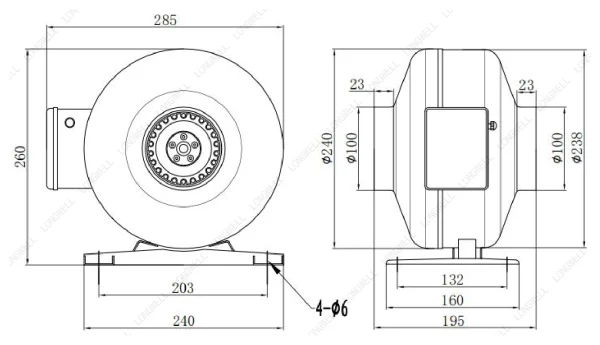

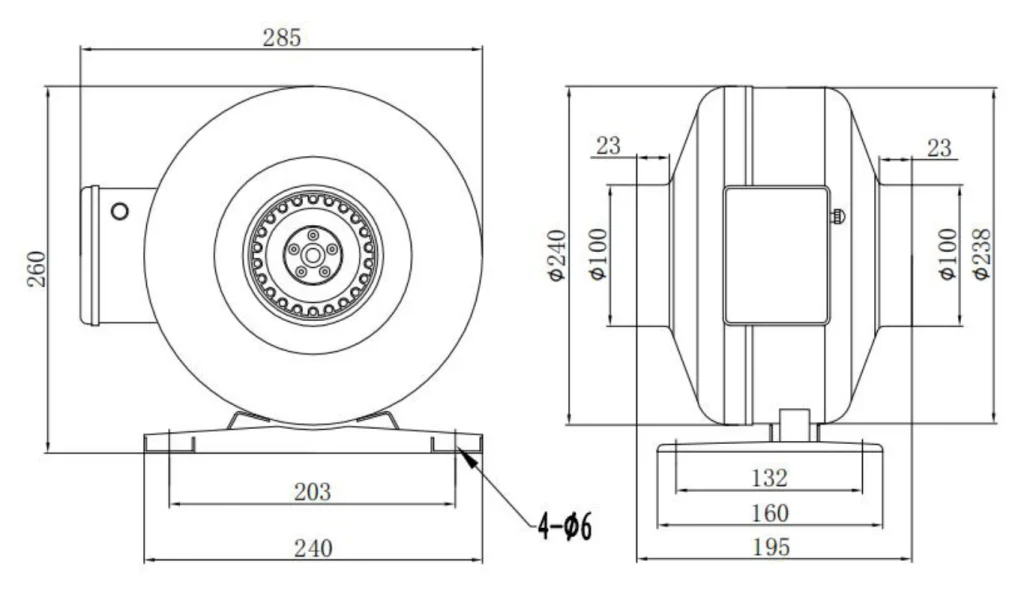

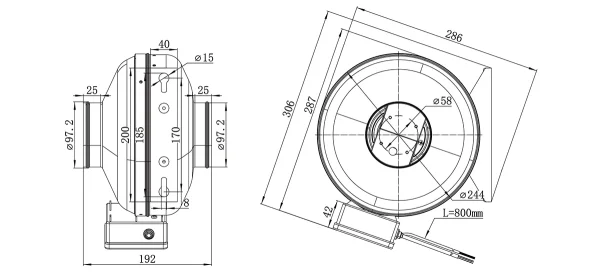

图纸与曲线 LWDA-100S-MBN-14
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWDA-100S-MBN-14 图纸
同规格可选型号（Ø100 mm · AC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWDA-100S-MBN-14 当前 | 242 m³/h | 326 Pa | 2450 rpm | 60 W | 59 dB(A) | |
| LWDA-100(4")S-MWN-08 | 140 m³/h | 58 Pa | 2800 rpm | 20 W | 48 dB(A) | 查看 |
| LWDA-100(4")U-PWN-17 | 205 m³/h | 135 Pa | 1900 rpm | 34 W | 24 dB(A) | 查看 |
| LWDA-100(4")S-PWN-15 | 205 m³/h | 135 Pa | 1900 rpm | 25 W | 24 dB(A) | 查看 |
| LWDA-100S-PWN-15 | 319 m³/h | 185 Pa | 2550 rpm | 40 W | 25 dB(A) | 查看 |
| LWDA-100(4")U-PWN-16 | 325 m³/h | 163 Pa | 2360 rpm | 34 W | 30 dB(A) | 查看 |
| LWDA-100(4")S-PWN-14 | 325 m³/h | 163 Pa | 2360 rpm | 36 W | 30 dB(A) | 查看 |
| LWDA-100 (4")U-PWN-01 | 410 m³/h | 见曲线 | 3350 rpm | 41 W | 52 dB(A) | 查看 |
| LWDA-100 (4")U-MWN-03 | 410 m³/h | 见曲线 | 3350 rpm | 41 W | 51 dB(A) | 查看 |
| LWDA-100 (4")S-PWN-02 | 605 m³/h | 168 Pa | 2900 rpm | 41 W | 51 dB(A) | 查看 |
| LWDA-100 (4")S-MWN-04 | 605 m³/h | 见曲线 | 2900 rpm | 41 W | 49 dB(A) | 查看 |
| LWCA-100720SN-06 | 1300 m³/h | 175 Pa | 1400 rpm | 100 W | 60 dB(A) | 查看 |
| LWCA-100820SN-06 | 1500 m³/h | 203 Pa | 1400 rpm | 110 W | 61 dB(A) | 查看 |
