系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø500 mm
- 最大风量5,900 m³/h
- 电压230 V
- 转速900 rpm
- 功率200 W
- 噪声56 dB(A)

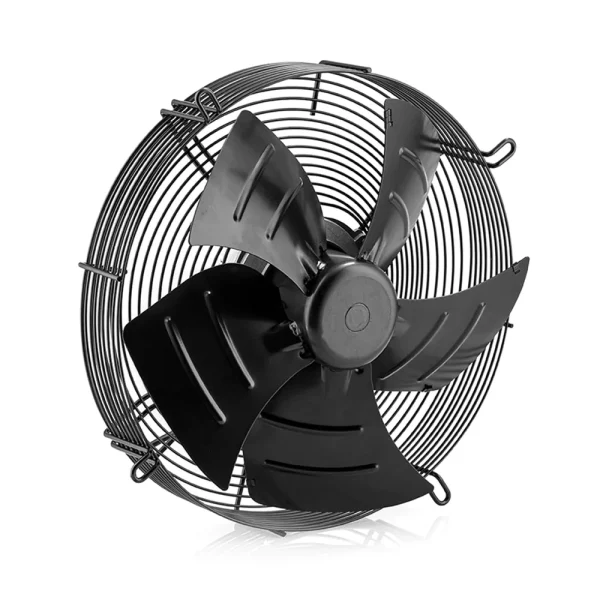

LWAE3G500SS-5PKW-15 EC 轴流风机 Ø500mm
Ø500 mm | EC | 最大风量 5900 m³/h | 噪声 56 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAE3G500SS-5PKW-15
LWAE3G500SS-5PKW-15 属于朗伟 EC 轴流风机 系列，规格 Ø500 mm，额定电压 230 V，最大风量约 5900 m³/h。
技术参数
| 型号 Model | LWAE3G500SS-5PKW-15 |
|---|---|
| 系列 | LWAE3G500 |
| 电机类型 | EC |
| 相数 | 单相 |
| 额定电压 | 230 V |
| 频率 | 50 Hz |
| 电流 | 1.4 A |
| 功率 | 200 W |
| 转速 | 900 rpm |
| 最大风量 | 5,900 m³/h |
| 噪声 | 56 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø500 mm |
| 叶轮材质 | PA66 |
| 防护等级 | IP54 |
| 绝缘等级 | B |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

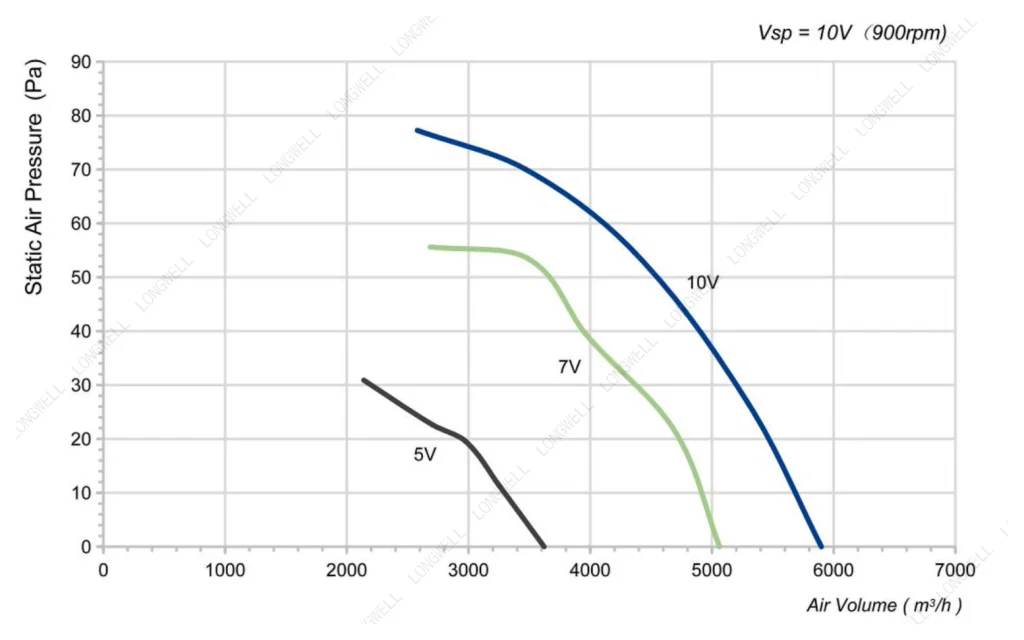

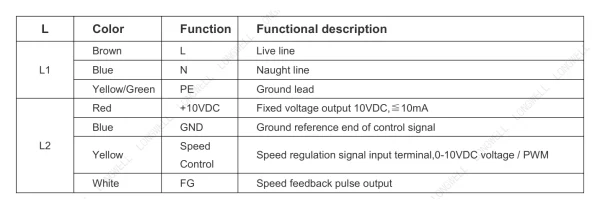

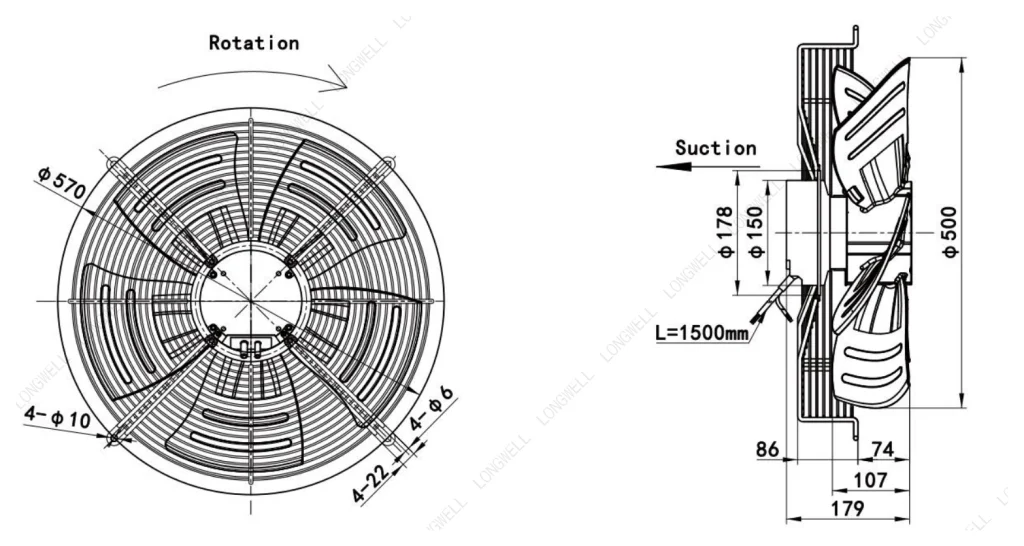

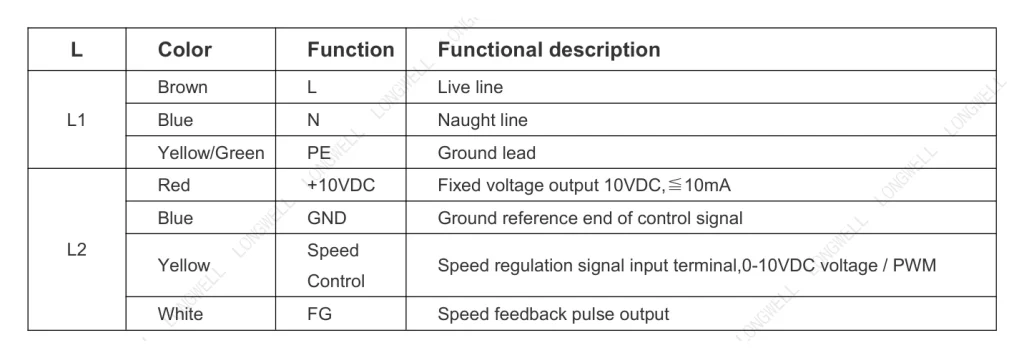

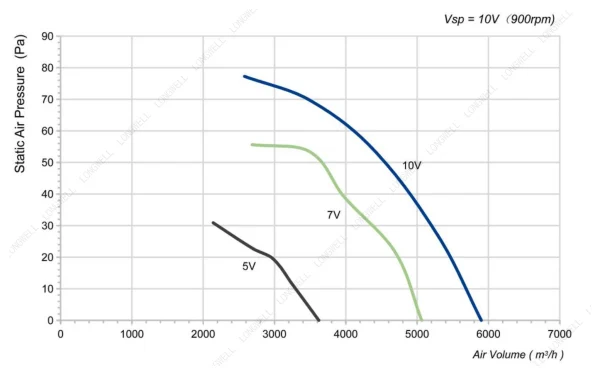

图纸与曲线 LWAE3G500SS-5PKW-15
同规格可选型号（Ø500 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAE3G500SS-5PKW-15 当前 | 5900 m³/h | 见曲线 | 900 rpm | 200 W | 56 dB(A) | |
| LWBE3G500-138PT-08 | 8137 m³/h | 464 Pa | 1100 rpm | 870 W | 71 dB(A) | 查看 |
| LWBE3G500-138NT-13 | 8137 m³/h | 464 Pa | 1100 rpm | 870 W | 71 dB(A) | 查看 |
| LWBE3G500-188PT-07 | 10305 m³/h | 903 Pa | 1705 rpm | 1900 W | — | 查看 |
| LWBE3G500-188NT-14 | 10305 m³/h | 903 Pa | 1705 rpm | 1900 W | 72 dB(A) | 查看 |
| LWAE3G500TT-5MNW-02 | 10506 m³/h | 330 Pa | 1690 rpm | 850 W | 78 dB(A) | 查看 |
| LWAE3G500TT-5MKW-06 | 10506 m³/h | 330 Pa | 1690 rpm | 850 W | 78 dB(A) | 查看 |
| LWBE3G500-188PT-02 | 12243 m³/h | 1265 Pa | 2000 rpm | 3160 W | — | 查看 |
| LWBE3G500-188NT-09 | 12243 m³/h | 1265 Pa | 2000 rpm | 3160 W | 78 dB(A) | 查看 |
| LWBE3G500-188PT-05 | 13472 m³/h | 1541 Pa | 2200 rpm | 4200 W | 88 dB(A) | 查看 |
| LWBE3G500-188NT-10 | 13472 m³/h | 1541 Pa | 2200 rpm | 4200 W | 66 dB(A) | 查看 |
| LWBE3G500-188PT-04 | 14214 m³/h | 886 Pa | 1800 rpm | 3000 W | 89 dB(A) | 查看 |
| LWBE3G500-188NT-08 | 14214 m³/h | 886 Pa | 1800 rpm | 3000 W | 89 dB(A) | 查看 |
