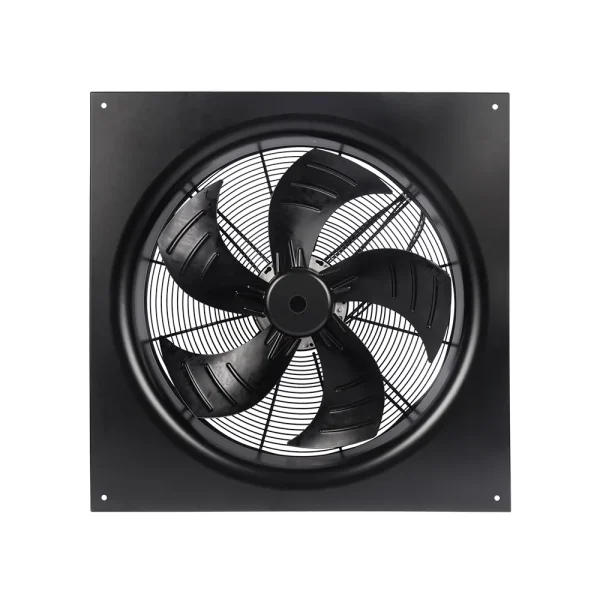

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø500 mm
- 最大风量10,506 m³/h
- 最大静压330 Pa
- 电压380 V
- 转速1,690 rpm
- 功率850 W
- 噪声78 dB(A)
LWAE3G500TT-5MKW-06 EC轴流风机 Ø500mm
Ø500 mm EC 轴流风机 | 380 V | 最大风量 10506 m³/h | 最大静压 330 Pa | 噪声 78 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWAE3G500TT-5MKW-06
LWAE3G500TT-5MKW-06 是朗伟 EC 轴流风机平台中叶轮直径 Ø500 mm 的型号，额定电压 380 V，最大风量约 10506 m³/h，最大静压约 330 Pa，噪声约 78 dB(A)。支持 0–10V / PWM 无级调速，便于接入 BMS 按需求调节风量。
技术参数
| 型号 Model | LWAE3G500TT-5MKW-06 |
|---|---|
| 系列 | LWAE3G500 |
| 电机类型 | EC |
| 相数 | 三相 |
| 额定电压 | 380 V |
| 频率 | 50 Hz |
| 电流 | 1.5 A |
| 功率 | 850 W |
| 电压范围 | 304 ~ 456 V |
| 转速 | 1,690 rpm |
| 最大风量 | 10,506 m³/h |
| 最大静压 | 330 Pa |
| 噪声 | 78 dB(A) |
| 使用环境温度 | -25 ~ +60 ℃ |
| 叶轮直径 | Ø500 mm |
| 轴承 | Maintenance-free deep groove ball bearings |
性能曲线
技术特性
- 控制信号：and
- 保护功能：Control signal and
- 防护等级：IP54
- 绝缘等级：Class F（155℃)
最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。上表为标称数据，实际工作点请对照性能曲线。

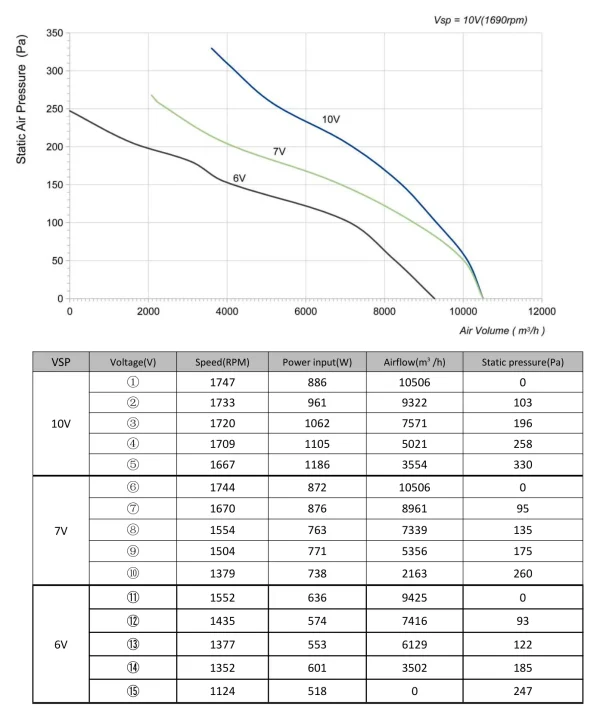

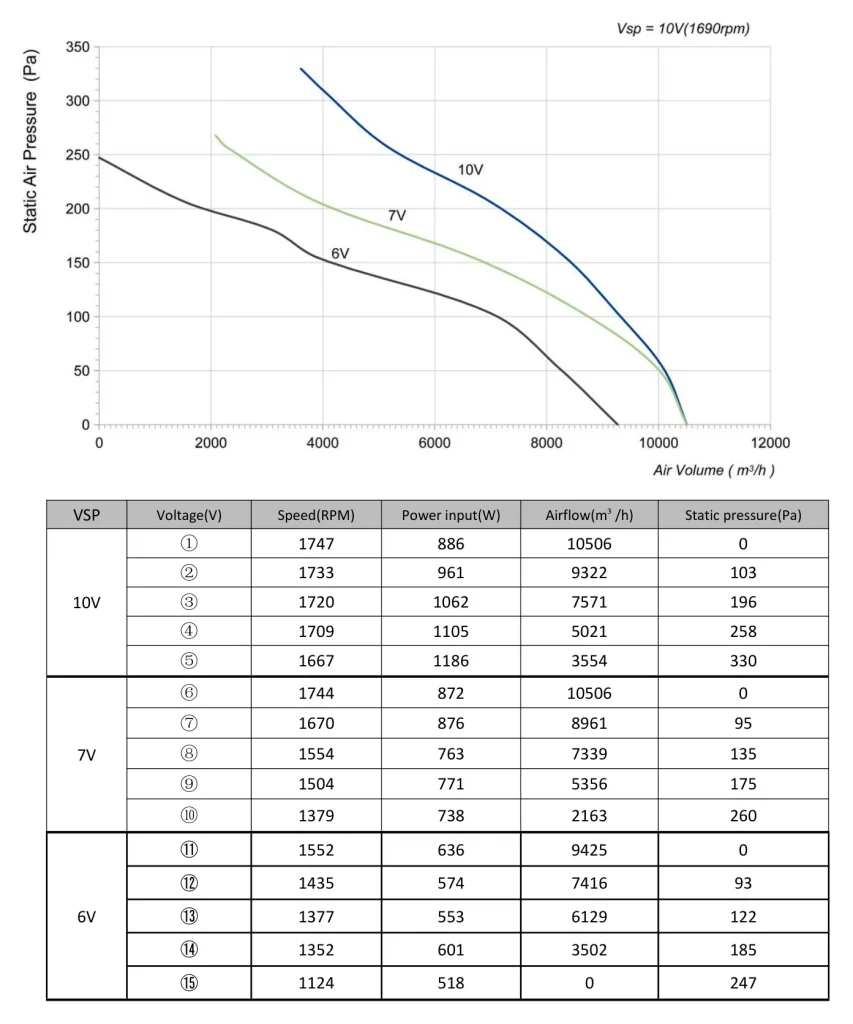

性能曲线（实测） LWAE3G500TT-5MKW-06

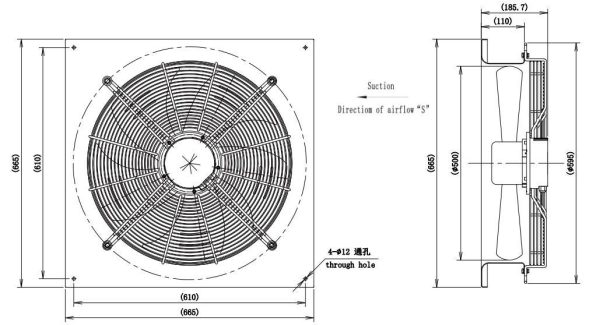

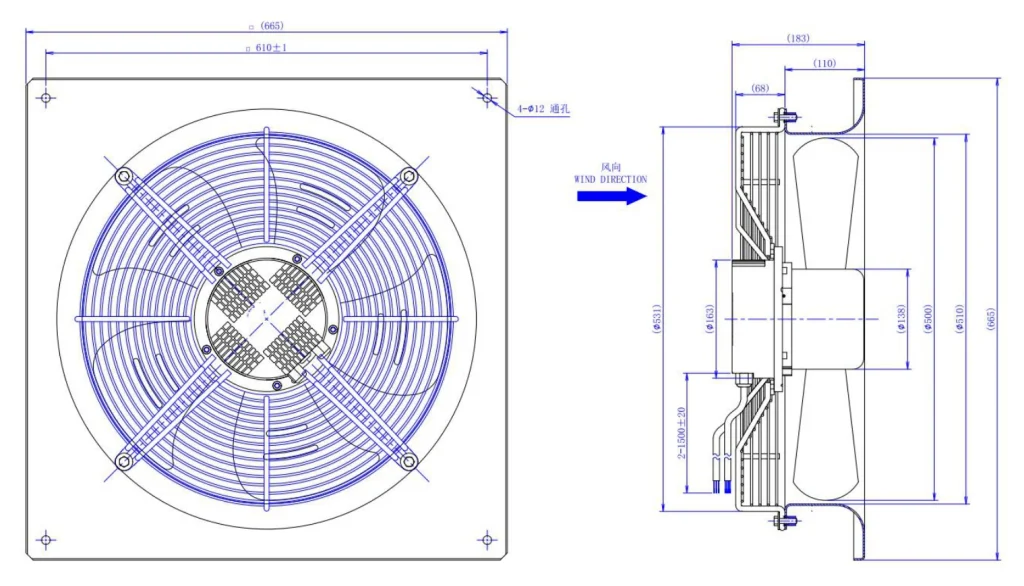

图纸与曲线 LWAE3G500TT-5MKW-06
需要 3D 模型 / 二维图纸？本型号图纸可按需转出 STEP、DWG 或 IGES 格式，工程师 1 个工作日内发送。索取 LWAE3G500TT-5MKW-06 图纸
同规格可选型号（Ø500 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWAE3G500TT-5MKW-06 当前 | 10506 m³/h | 330 Pa | 1690 rpm | 850 W | 78 dB(A) | |
| LWAE3G500SS-5PKW-15 | 5900 m³/h | 见曲线 | 900 rpm | 200 W | 56 dB(A) | 查看 |
| LWBE3G500-138PT-08 | 8137 m³/h | 464 Pa | 1100 rpm | 870 W | 71 dB(A) | 查看 |
| LWBE3G500-138NT-13 | 8137 m³/h | 464 Pa | 1100 rpm | 870 W | 71 dB(A) | 查看 |
| LWBE3G500-188PT-07 | 10305 m³/h | 903 Pa | 1705 rpm | 1900 W | — | 查看 |
| LWBE3G500-188NT-14 | 10305 m³/h | 903 Pa | 1705 rpm | 1900 W | 72 dB(A) | 查看 |
| LWAE3G500TT-5MNW-02 | 10506 m³/h | 330 Pa | 1690 rpm | 850 W | 78 dB(A) | 查看 |
| LWBE3G500-188PT-02 | 12243 m³/h | 1265 Pa | 2000 rpm | 3160 W | — | 查看 |
| LWBE3G500-188NT-09 | 12243 m³/h | 1265 Pa | 2000 rpm | 3160 W | 78 dB(A) | 查看 |
| LWBE3G500-188PT-05 | 13472 m³/h | 1541 Pa | 2200 rpm | 4200 W | 88 dB(A) | 查看 |
| LWBE3G500-188NT-10 | 13472 m³/h | 1541 Pa | 2200 rpm | 4200 W | 66 dB(A) | 查看 |
| LWBE3G500-188PT-04 | 14214 m³/h | 886 Pa | 1800 rpm | 3000 W | 89 dB(A) | 查看 |
| LWBE3G500-188NT-08 | 14214 m³/h | 886 Pa | 1800 rpm | 3000 W | 89 dB(A) | 查看 |
