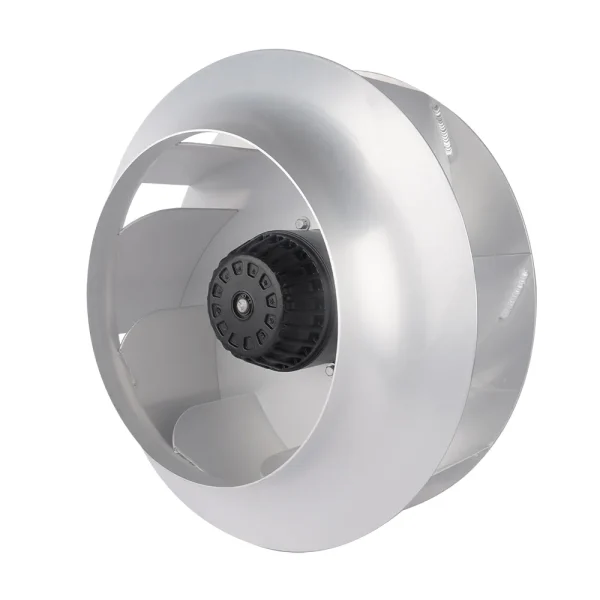

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø560 mm
- 最大风量13,287 m³/h
- 最大静压948 Pa
- 电压380 V
- 转速1,340 rpm
- 功率2,500 W
- 噪声85 dB(A)
LWBA4D560-188NT-01 后倾式离心风机 Ø560mm
Ø560 mm | AC | 最大风量 13287 m³/h | 最大静压 948 Pa | 噪声 85 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBA4D560-188NT-01
LWBA4D560-188NT-01 属于朗伟 后倾式离心风机 系列，叶轮 Ø560 mm，额定电压 380 V，最大风量约 13287 m³/h，最大静压约 948 Pa。
技术参数
| 型号 Model | LWBA4D560-188NT-01 |
|---|---|
| 系列 | LWBA4D560 |
| 电机类型 | AC |
| 相数 | 三相 |
| 额定电压 | 380 V |
| 频率 | 50 Hz |
| 电流 | 4.5 A |
| 功率 | 2,500 W |
| 转速 | 1,340 rpm |
| 最大风量 | 13,287 m³/h |
| 最大静压 | 948 Pa |
| 噪声 | 85 dB(A) |
| 使用环境温度 | -40℃ ~ 65℃规格书 |
| 叶轮直径 | Ø560 mm |
| 转子直径 | 188 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP54 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

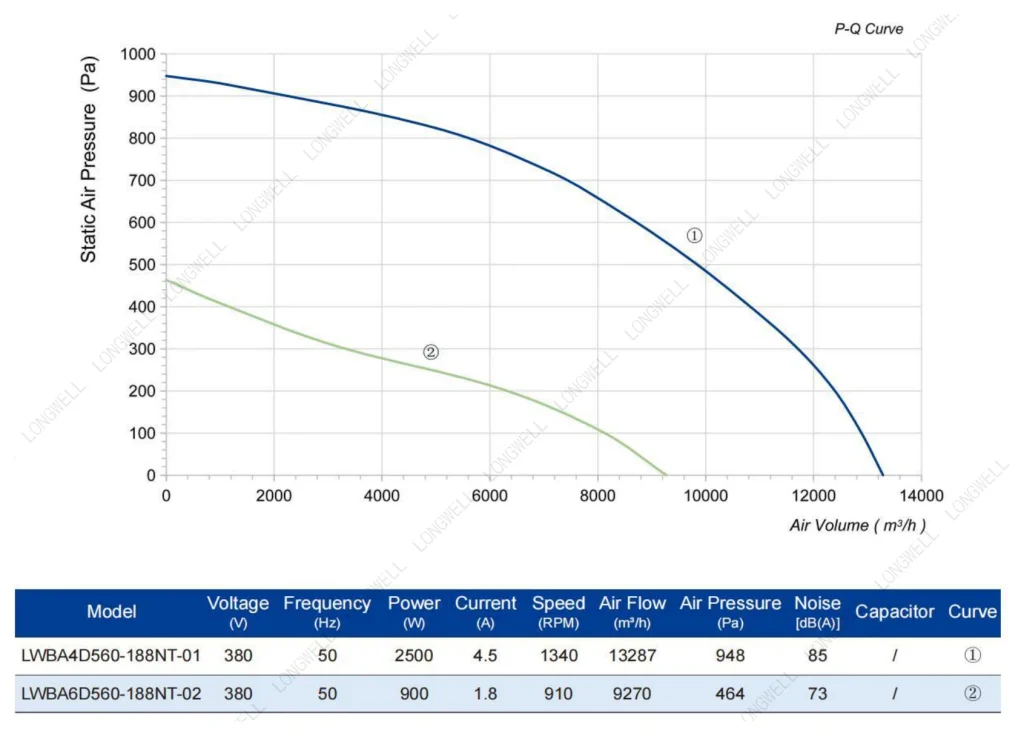

性能曲线（实测） LWBA4D560-188NT-01

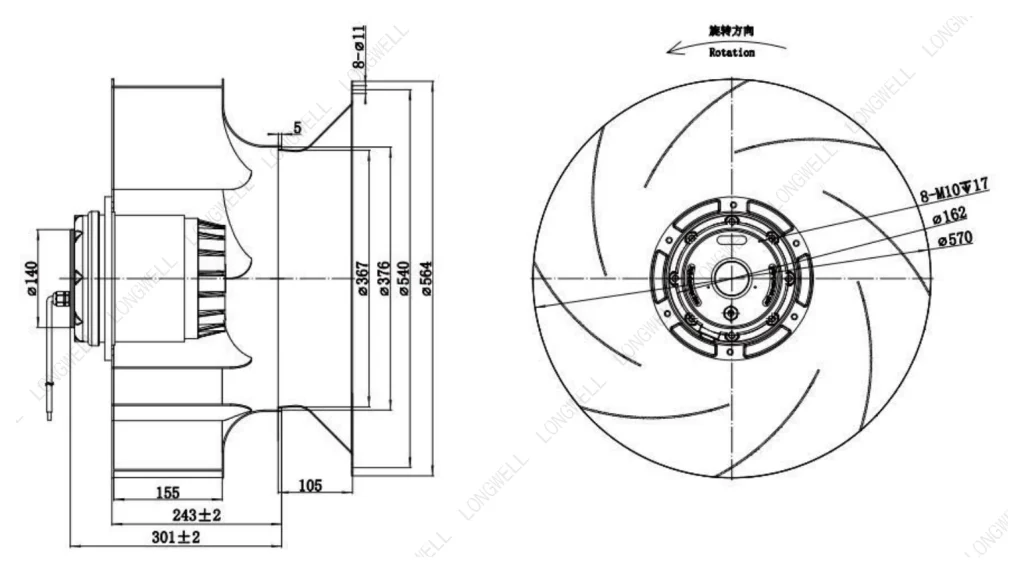

图纸与曲线 LWBA4D560-188NT-01
同规格可选型号（Ø560 mm · AC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBA4D560-188NT-01 当前 | 13287 m³/h | 948 Pa | 1340 rpm | 2500 W | 85 dB(A) | |
| LWEA560TM-166E | 8471 m³/h | 110 Pa | 960 rpm | 1100 W | — | 查看 |
| LWBA6D560-188NT-04 | 9270 m³/h | 464 Pa | 910 rpm | 900 W | 73 dB(A) | 查看 |
| LWBA6D560-188NT-02 | 9270 m³/h | 464 Pa | 910 rpm | 900 W | 73 dB(A) | 查看 |
| LWBA4D560-188NT-03 | 11330 m³/h | 948 Pa | 1350 rpm | 2500 W | 85 dB(A) | 查看 |
| LWMFAF560-01 | 11700 m³/h | 3180 Pa | — | — | 95 dB(A) | 查看 |
| LWEA560TM-165E | 12812 m³/h | 232 Pa | 1450 rpm | 1100 W | — | 查看 |
| LWBA4D560-188NT-05 | 13125 m³/h | 798 Pa | 1350 rpm | 1980 W | 83.9 dB(A) | 查看 |
| LWMFAF560-02 | 14400 m³/h | 3315 Pa | — | — | 95 dB(A) | 查看 |
