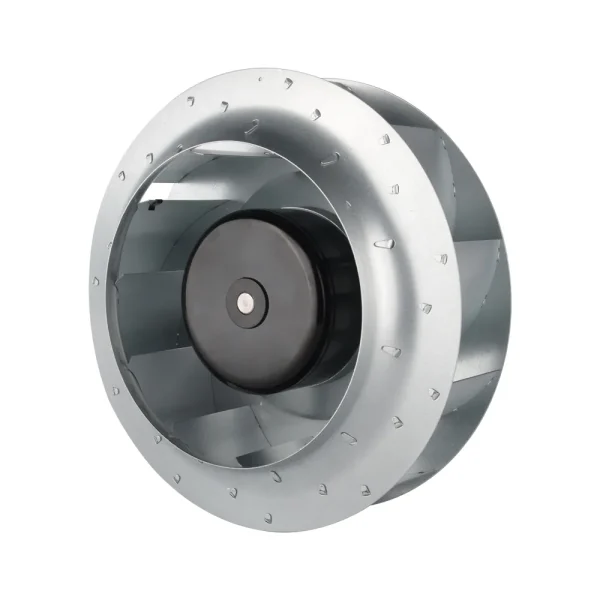

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø280 mm
- 最大风量1,648 m³/h
- 最大静压608 Pa
- 电压48 V
- 转速2,400 rpm
- 功率130 W
- 噪声72 dB(A)
LWBD3G280-092NH-04 后倾式离心风机 Ø280mm
Ø280 mm | DC | 最大风量 1648 m³/h | 最大静压 608 Pa | 噪声 72 dB(A)
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
电话 / 微信咨询
+86 183 5827 4663
微信同号，建议留言型号／需求
+86 177 6731 3153
下载规格书PDF · 含性能曲线与尺寸图
信息仅用于本次技术与商务沟通，不会外泄。
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBD3G280-092NH-04
LWBD3G280-092NH-04 属于朗伟 后倾式离心风机 系列，叶轮 Ø280 mm，额定电压 48 V，最大风量约 1648 m³/h，最大静压约 608 Pa。
技术参数
| 型号 Model | LWBD3G280-092NH-04 |
|---|---|
| 系列 | LWBD3G280 |
| 电机类型 | DC |
| 额定电压 | 48 V |
| 电流 | 2.8 A |
| 功率 | 130 W |
| 转速 | 2,400 rpm |
| 最大风量 | 1,648 m³/h |
| 最大静压 | 608 Pa |
| 噪声 | 72 dB(A) |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø280 mm |
| 转子直径 | 92 mm |
| 叶轮材质 | Sheet Galvanized |
| 防护等级 | IP42 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

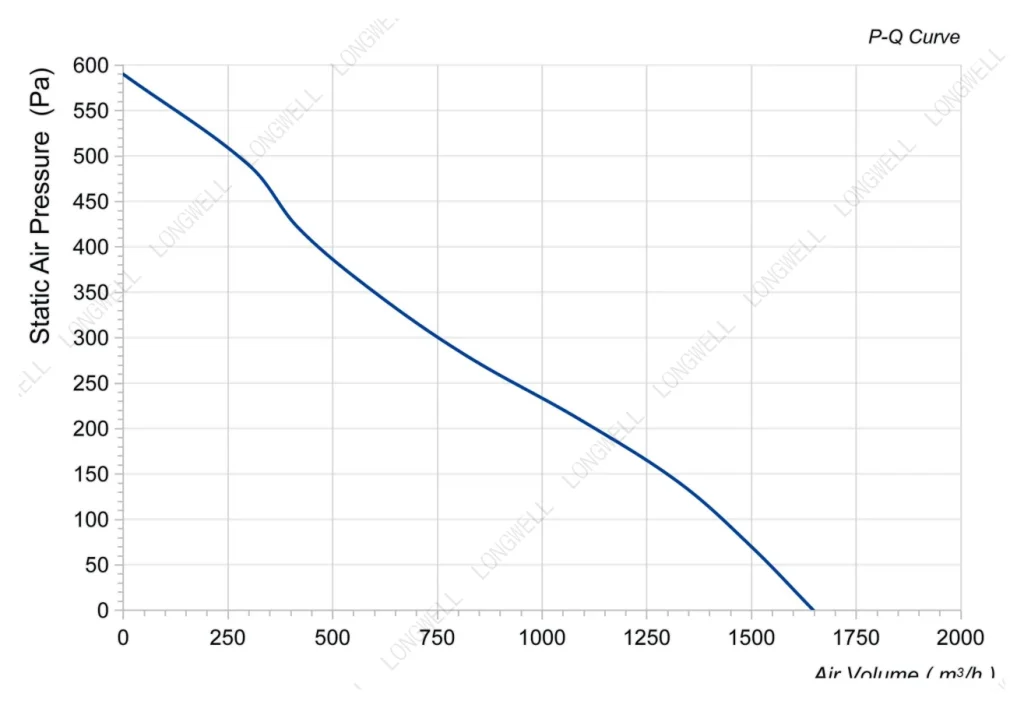

性能曲线（实测） LWBD3G280-092NH-04

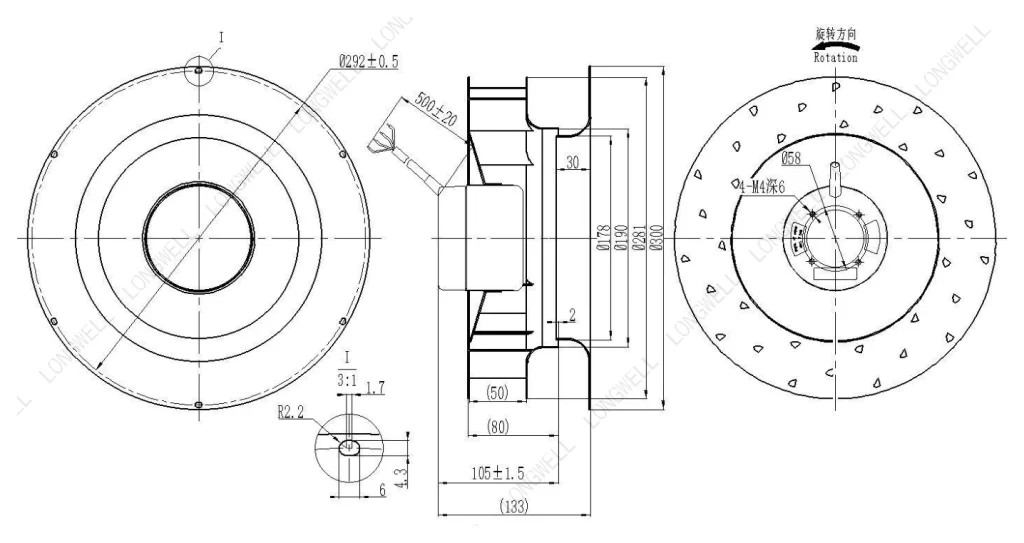

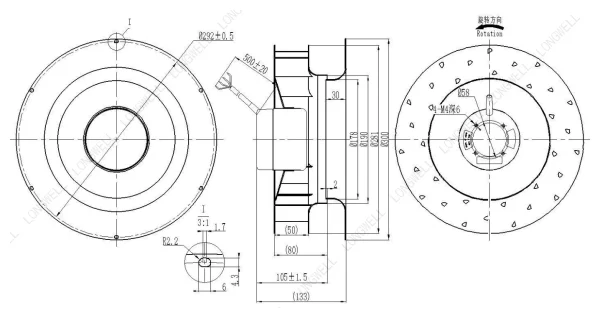

图纸与曲线 LWBD3G280-092NH-04
同规格可选型号（Ø280 mm · DC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBD3G280-092NH-04 当前 | 1648 m³/h | 608 Pa | 2400 rpm | 130 W | 72 dB(A) | |
| LWBD3G280-092NH-05 | 1854 m³/h | 433 Pa | 2000 rpm | 135 W | 69 dB(A) | 查看 |
