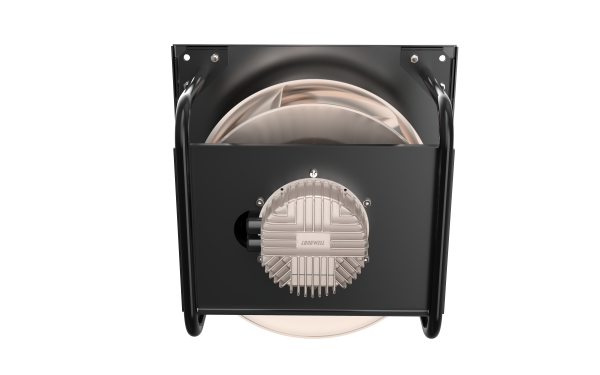

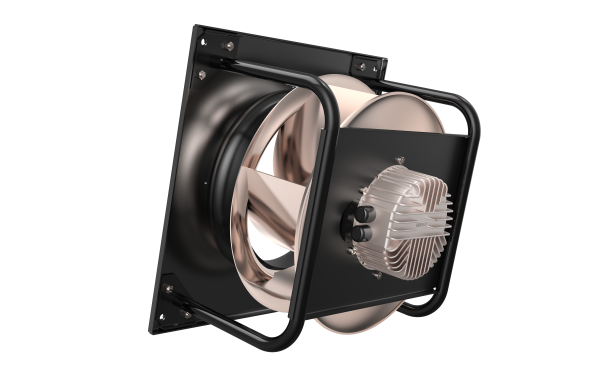

系列代表图，本型号尺寸与配置以下方外形图和参数表为准。
- 叶轮直径Ø450 mm
- 最大风量5,329 m³/h
- 最大静压452 Pa
- 电压400 V
- 转速1,200 rpm
- 功率386 W

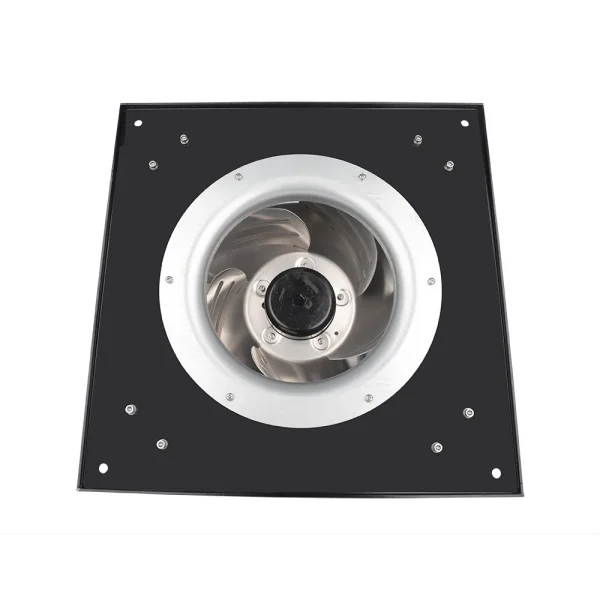

LWBE3G450-138PT-12 RLM 无蜗壳风机（Plenum） Ø450mm
Ø450 mm | EC | 最大风量 5329 m³/h | 最大静压 452 Pa
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBE3G450-138PT-12
LWBE3G450-138PT-12 属于朗伟 RLM 无蜗壳风机（Plenum） 系列，叶轮 Ø450 mm，额定电压 400 V，最大风量约 5329 m³/h，最大静压约 452 Pa。
技术参数
| 型号 Model | LWBE3G450-138PT-12 |
|---|---|
| 系列 | LWBE3G450 |
| 电机类型 | EC |
| 相数 | 三相 |
| 额定电压 | 400 V |
| 频率 | 50 Hz |
| 功率 | 386 W |
| 转速 | 1,200 rpm |
| 最大风量 | 5,329 m³/h |
| 最大静压 | 452 Pa |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø450 mm |
| 转子直径 | 138 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP54 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

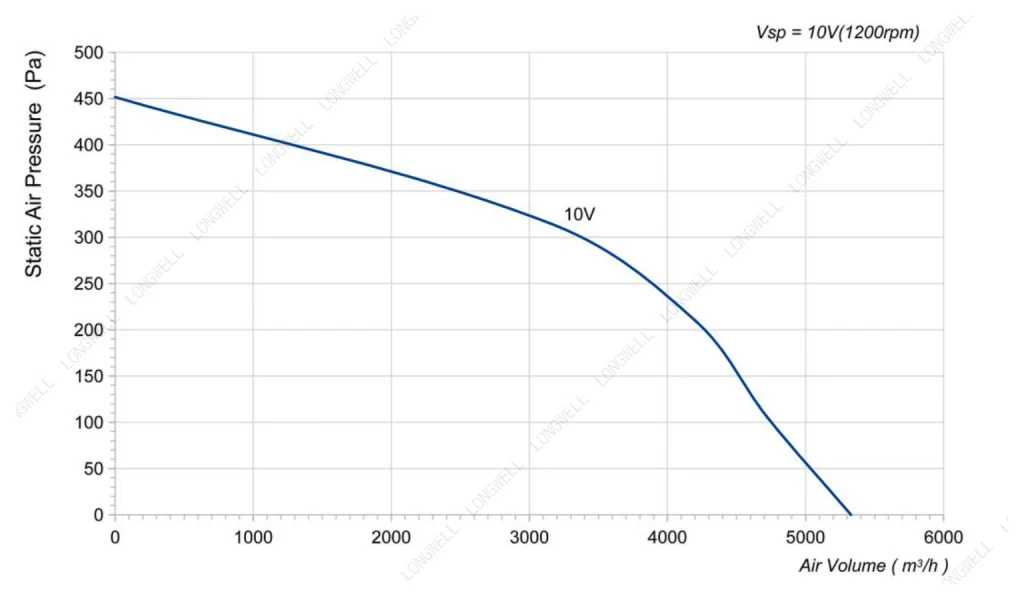

性能曲线（实测） LWBE3G450-138PT-12

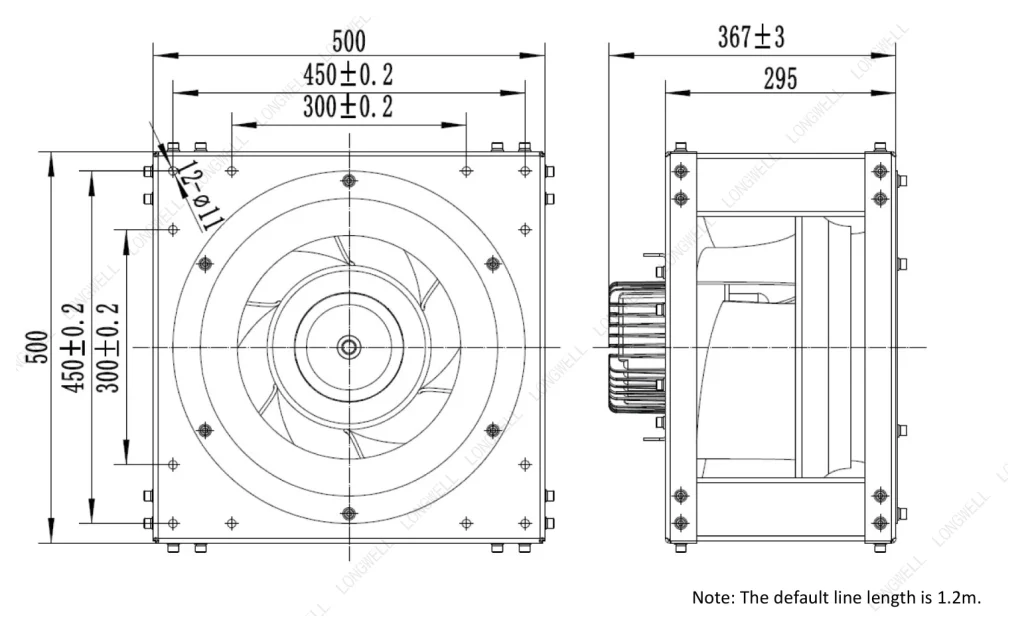

图纸与曲线 LWBE3G450-138PT-12
同规格可选型号（Ø450 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBE3G450-138PT-12 当前 | 5329 m³/h | 452 Pa | 1200 rpm | 386 W | — | |
| LWBE3G450-138PT-13 | 7182 m³/h | 730 Pa | 1610 rpm | 900 W | — | 查看 |
| LWBE3G450-188PT-07 | 7425 m³/h | 1568 Pa | 2400 rpm | 1590 W | — | 查看 |
| LWBE3G450-188NT-15 | 7425 m³/h | 1568 Pa | 2400 rpm | 1590 W | 70 dB(A) | 查看 |
| LWBE3G450-138PT-04 | 7828 m³/h | 824 Pa | 1720 rpm | 910 W | 79 dB(A) | 查看 |
| LWBE3G450-188PT-08 | 8019 m³/h | 1802 Pa | 2600 rpm | 2060 W | — | 查看 |
| LWBE3G450-188NT-16 | 8019 m³/h | 1802 Pa | 2600 rpm | 2060 W | 74 dB(A) | 查看 |
| LWFE3G450-102PT-06 | 8652 m³/h | 1390.5 Pa | 1500 rpm | 1100 W | 85 dB(A) | 查看 |
| LWBE3G450-188PT-09 | 8661 m³/h | 2114 Pa | 2800 rpm | 2595 W | — | 查看 |
| LWBE3G450-188NT-17 | 8661 m³/h | 2114 Pa | 2800 rpm | 2595 W | 85 dB(A) | 查看 |
| LWBE3G450-188PT-16 | 8985 m³/h | 840 Pa | 2600 rpm | 2400 W | — | 查看 |
| LWBE3G450-188NT-22 | 10752 m³/h | 1669 Pa | 2400 rpm | 2400 W | 92 dB(A) | 查看 |
| LWBE3G450-188NT-21 | 12647 m³/h | 2342 Pa | 2800 rpm | 4600 W | 96 dB(A) | 查看 |
