- 叶轮直径Ø560 mm
- 最大风量14,879 m³/h
- 最大静压1,013 Pa
- 电压400 V
- 转速1,500 rpm
- 功率2,420 W

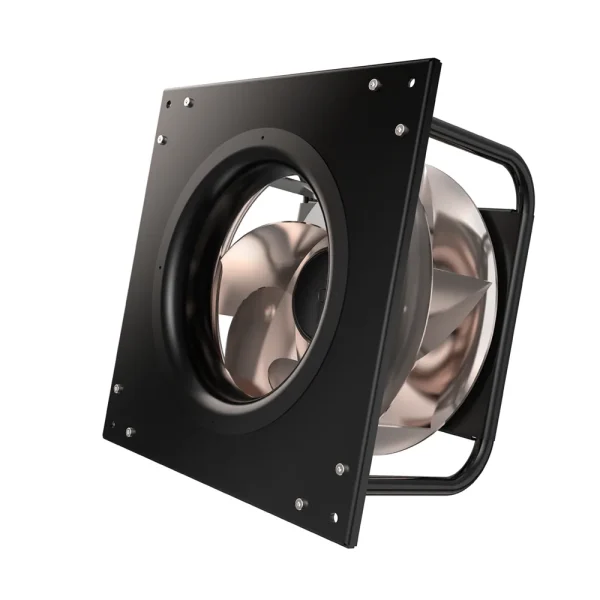

LWBE3G560-188PT-03 RLM 无蜗壳风机（Plenum） Ø560mm
Ø560 mm | EC | 最大风量 14879 m³/h | 最大静压 1013 Pa
- 工厂直供
- 支持 OEM / ODM
- 样品 1–3 天
- 量产 15–30 天
- 质保 18 个月
工程文件
本型号备有以下工程文件，可导入 SolidWorks / CATIA / Creo 做装配校核。
工程文件涉及产品核心设计，不在网站上直接下载。提交申请后，我们的工程师会与您联系，确认用途后提供。
获取报价与选型建议
称呼、手机号码和常用邮箱为必填，提交后 1 个工作日内回复。
* 您的信息仅用于报价与技术支持，不会对外泄露。
技术资料 LWBE3G560-188PT-03
LWBE3G560-188PT-03 属于朗伟 RLM 无蜗壳风机（Plenum） 系列，叶轮 Ø560 mm，额定电压 400 V，最大风量约 14879 m³/h，最大静压约 1013 Pa。
技术参数
| 型号 Model | LWBE3G560-188PT-03 |
|---|---|
| 系列 | LWBE3G560 |
| 电机类型 | EC |
| 相数 | 三相 |
| 额定电压 | 400 V |
| 频率 | 50 Hz |
| 电流 | 5.3 A |
| 功率 | 2,420 W |
| 转速 | 1,500 rpm |
| 最大风量 | 14,879 m³/h |
| 最大静压 | 1,013 Pa |
| 使用环境温度 | -25℃ ~ 60℃规格书 |
| 叶轮直径 | Ø560 mm |
| 转子直径 | 188 mm |
| 叶轮材质 | Aluminum Alloy |
| 防护等级 | IP54 |
| 绝缘等级 | F |
| 轴承 | Maintenance-free deep groove ball bearings |
标「规格书」的行取自原厂出厂样本，其余为站内校验值。
上表为标称数据（最大风量在零静压下取得、最大静压在零风量下取得，二者不会同时出现）。实际工作点需按性能曲线确认；最终选型以工况点（风量 / 静压 / 电压 / 控制方式）与项目验证确认为准。

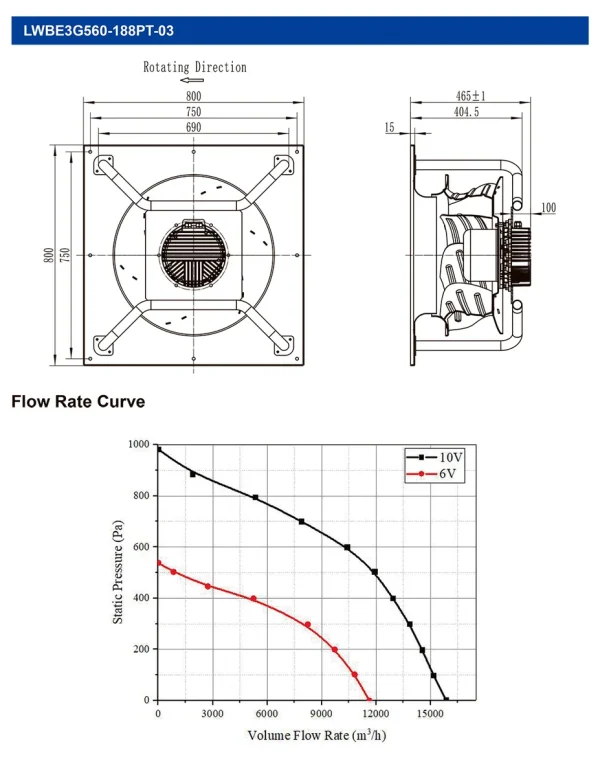

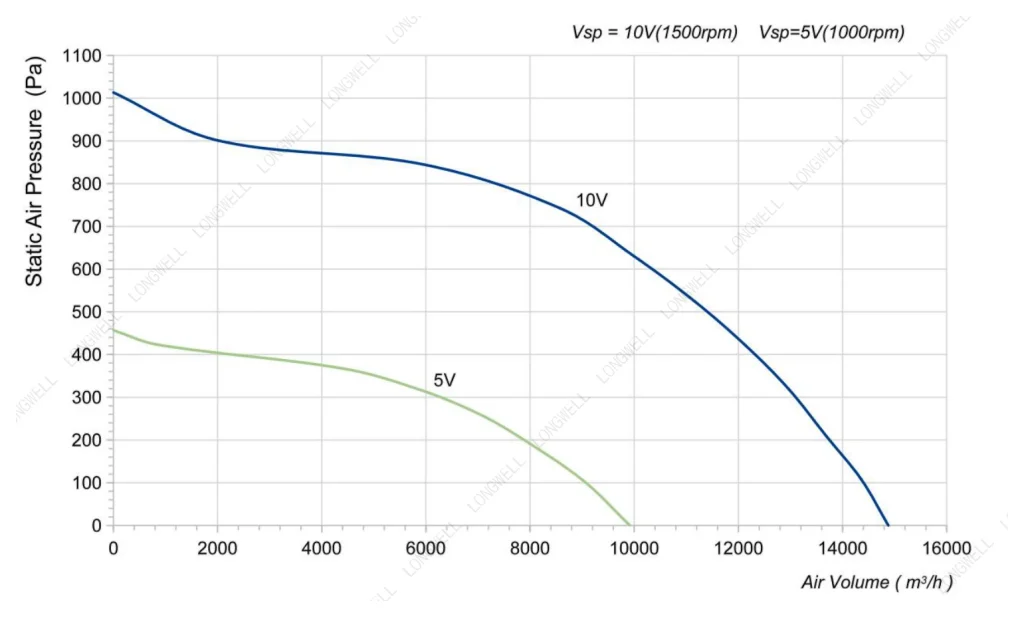

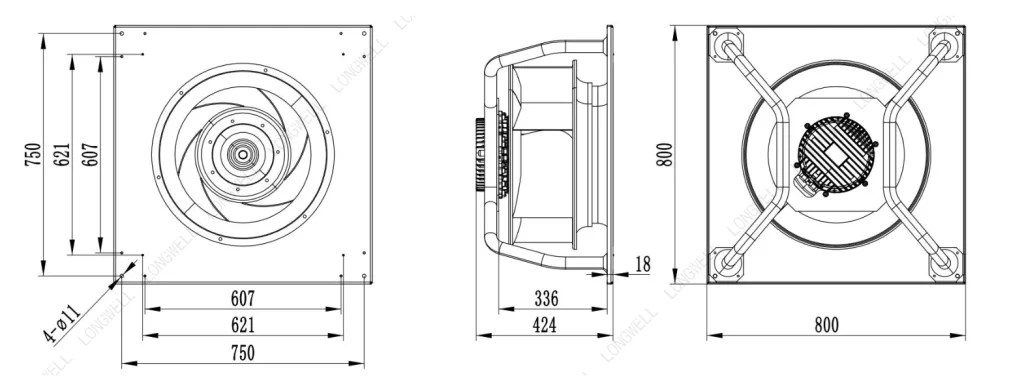

图纸与曲线 LWBE3G560-188PT-03
同规格可选型号（Ø560 mm · EC）
同一叶轮直径下不同转速与功率的型号。风量不够就往上挑，噪声敏感就往下挑。
| 型号 | 风量 | 静压 | 转速 | 功率 | 噪声 | |
|---|---|---|---|---|---|---|
| LWBE3G560-188PT-03 当前 | 14879 m³/h | 1013 Pa | 1500 rpm | 2420 W | — | |
| LWBE3G560-188NT-10 | 14879 m³/h | 1013 Pa | 1500 rpm | 2420 W | 85 dB(A) | 查看 |
| LWBE3G560-188PT-01 | 16039 m³/h | 1166 Pa | 1610 rpm | 3300 W | — | 查看 |
| LWBE3G560-188NT-01 | 16039 m³/h | 1166 Pa | 1610 rpm | 3300 W | 63 dB(A) | 查看 |
| LWBE3G560-188PT-02 | 16480 m³/h | 886 Pa | 1520 rpm | 2770 W | 81 dB(A) | 查看 |
| LWBE3G560-188NT-09 | 16480 m³/h | 886 Pa | 1520 rpm | 2770 W | 81 dB(A) | 查看 |
| LWBE3G560-188PT-08 | 19760 m³/h | 1545 Pa | 1850 rpm | 4700 W | 91 dB(A) | 查看 |
| LWBE3G560-188NT-14 | 19760 m³/h | 1545 Pa | 1850 rpm | 4700 W | 91 dB(A) | 查看 |
| LWBE3G560-218PT-06 | 23896 m³/h | 1442 Pa | 1800 rpm | 5600 W | 92 dB(A) | 查看 |
| LWBE3G560-218NT-13 | 23896 m³/h | 1442 Pa | 1800 rpm | 5600 W | 85 dB(A) | 查看 |
